铠装PROFIBUS 1对22 AWG
应用
该profibus电缆专门用于船舶上的固定安装,作为12MBd以下数字信号的连接电缆。
标准
IEC 60332-1&2
IEC 60754-1/2
IEC 61034
IEC 60092

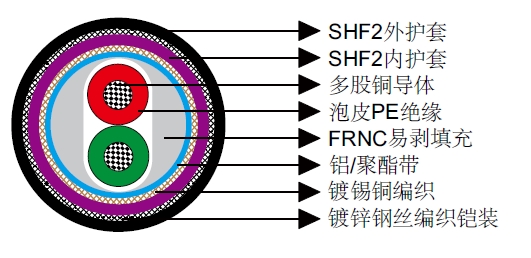

结构
导体:多股裸铜导体,22AWG
绝缘:泡皮PE
易剥填充:热塑型共聚物(FRNC)
总屏蔽1:铝/聚酯带
总屏蔽2:镀锡铜编织
内护套:SHF2
铠装:镀锌钢丝编织
外护套:SHF2
线芯识别
线芯1:红。
线芯2:绿。
电气特性
特性阻抗 | Ω | 150 ± 15 |
---|---|---|
互电容 @1KHz | nF/km | 28.5 |
绝缘电阻 | MΩ.km | 16000 |
衰减 @9.6kHz | dB/km | 2.5 |
衰减 @38.4kHz | dB/km | 4 |
衰减 @4kHz | dB/km | 22 |
衰减 @16kHz | dB/km | 42 |
机械和热性能
固定安装弯曲半径:10×OD
温度范围:-30℃ ~ +75℃
尺寸和重量
订货代码 | 结构 单元数×每单元芯数× 截面积(mm2) |
芯线直径 mm |
标称外径 mm |
标称重量 kg/km |
---|---|---|---|---|
MLN- 02YSH(ST)CHSWBH-1×2×22A | 1×2×22 AWG | 2.55 | 10.65 | 180 |
