PROFIBUS 1对22 AWG

应用

该profibus电缆专门用于船舶上的固定安装,作为12MBd以下数字信号的连接电缆。

标准

IEC 60332-1&2

IEC 60754-1/2

IEC 61034

IEC 60092

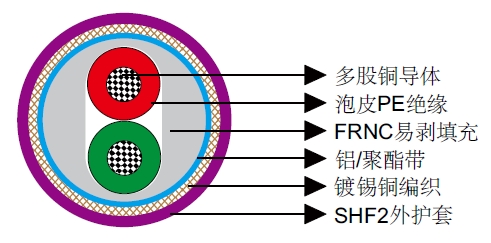

结构

IEC 60092标准海洋工程及船用电缆

导体:多股裸铜导体,22AWG

绝缘:泡皮PE

易剥填充:热塑型共聚物(FRNC)

总屏蔽1:铝/聚酯带

总屏蔽2:镀锡铜编织

外护套:SHF2

线芯识别

线芯1:红

线芯2:绿

电气特性

特性阻抗 Ω 150 ± 15
互电容 @1KHz nF/km 28.5
绝缘电阻 MΩ.km 16000
衰减@9.6kHz dB/km 2.5
衰减@38.4kHz dB/km 4
衰减@4kHz dB/km 22
衰减@16kHz dB/km 42

机械和热性能

固定安装弯曲半径:10×OD

温度范围:-25℃ ~ +80℃

尺寸和重量

订货代码 结构 单元数×每单元芯数×截面 积(mm2 芯线直径 mm 标称外径 mm 标称重量 kg/km
MLN-02YSH(ST)CH-1×2×22A 1×2×22AWG 2.55 8.0 84
