PROFIBUS 1对0.35mm2
应用
该profibus电缆专门用于船舶上的固定安装,作为12MBd以下数字信号的连接电缆。
标准
DIN VDE 0472 part 805
IEC 60332-1&2
IEC 60754-1/2
IEC 61034

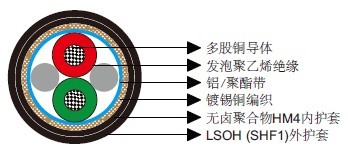

结构
导体:多股裸铜导体。
绝缘:发泡聚乙烯(发泡HDPE)。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织。
内护套:无卤聚合物HM4。
外护套:LSOH(SHF1)。
线芯识别
线芯1:红。
线芯2:绿。
电气特性
特性阻抗 | Ω | 150 ± 15 |
---|---|---|
互电容 @1KHz | nF/km | 30 |
绝缘电阻 | MΩ.km | 16000 |
衰减 @9.6kHz | dB/km | 3 |
衰减 @38.4kHz | dB/km | 5 |
衰减 @4kHz | dB/km | 22 |
衰减 @16kHz | dB/km | 45 |
机械和热性能
固定安装弯曲半径:10×OD
温度范围:-35℃ ~ +80℃
尺寸和重量
订货代码 | 结构 单元数×每单元芯数× 截面积(mm2) |
芯线直径 mm |
标称外径 mm |
标称重量 kg/km |
---|---|---|---|---|
MLN-02Y(ST)CH-1×2×0.35 | 1×2×0.35 | 2.75 | 10.3 | 110 |
