RG系列同轴电缆50 Ω/75 Ω
应用
该射频电缆适用于高频数据传输(通信设备、雷达、仪表设备)和视频信号传输。
标准
MIL C 17 (RG)
IEC 60092-359
IEC 60332-1
IEC 60754-1/2
IEC 61034

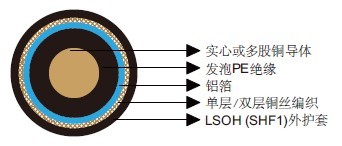

结构
导体:实心或绞合TC(镀锡铜),BC(裸铜),BCW(裸铜包钢),SC(镀银铜)和SPCCS(镀银铜包钢)。
绝缘:发泡PE。
防火层:铝箔。
屏蔽:单层或双层编织。裸、镀锡或镀银铜。
外护套:LSOH(SHF1)。
电气特性
|
|
RG 178 |
RG 58 |
RG 174 |
RG 213 |
RG 214 |
RG 59 |
RG 223 |
RG 6 |
RG 11 |
---|---|---|---|---|---|---|---|---|---|---|
电压 |
pF/m |
100 |
100 |
100 |
100 |
100 |
67 |
100 |
52 |
53 |
阻抗 @200MHz |
Ω |
50 ± 2 |
50 ± 2 |
50 ± 2 |
50 ± 2 |
50 ± 2 |
75 ± 3 |
50 ± 2 |
75 ± 3 |
75 ± 3 |
衰减 @50MHz |
dB/100m |
38 |
13 |
21 |
3 |
5 |
10 |
15 |
4.6 |
2.8 |
衰减 @100MHz |
dB/100m |
52 |
21 |
32 |
7 |
8 |
14 |
21 |
6.4 |
4.1 |
衰减 @200MHz |
dB/100m |
74 |
34 |
46 |
13 |
13 |
20 |
30 |
9.0 |
5.9 |
衰减 @400MHz |
dB/100m |
108 |
55 |
82 |
15 |
22 |
29 |
39 |
12.8 |
8.5 |
衰减 @1000MHz |
dB/100m |
170 |
91 |
147 |
29 |
39 |
52 |
68 |
20.8 |
14.3 |
机械和热性能
固定安装弯曲半径:10×OD
温度范围:-30℃ ~ +60℃
尺寸和重量
50Ω
订货代码 | 电缆类型 | 导体绞合 No.×mm |
导体直径 mm |
绝缘直径 mm |
标称外径 mm |
标称重量 |
---|---|---|---|---|---|---|
MLN-RG58C | RG 58 CU | 19×0.18 TC | 0.90 | 3.0 | 4.95 | 40 |
MLN-RG174A | RG 174 AU | 7×0.16 BCW | 0.48 | 1.55 | 2.8 | 10 |
MLN-RG213U | RG 213 U | 7×0.75 BC | 2.25 | 7.3 | 10.3 | 157 |
MLN-RG214U | RG 214 U | 7×0.75 SC | 2.25 | 7.3 | 10.8 | 195 |
MLN-RG178U | RG 178 U | 7×0.10 SPCCS | 0.30 | 0.9 | 1.8 | 7 |
MLN-RG223U | RG 223 U | 1×0.90 SC | 0.90 | 3.02 | 5.38 | 55 |
75 Ω
订货代码 | 电缆类型 | 导体绞合 No.×mm |
导体直径 mm |
绝缘直径 mm |
标称外径 mm |
标称重量 |
---|---|---|---|---|---|---|
MLN-RG6 | RG 6 | 1 x 1.0 BC | 1.0 | 4.5 | 7.1 | 80 |
MLN-RG59 | RG 59 | 1 x 0.57 BCW | 0.57 | 3.75 | 6.15 | 53 |
MLN-RG11 | RG 11 | 1 x 1.6 BC | 1.6 | 7.2 | 10.3 | 135 |
