IEC 60092标准海洋工程及船用电缆
紧包缓冲光缆
应用
该光缆专为船舶特别是油轮上的数据传输而设计，用于需要使用低烟、无卤和阻燃电缆来增加船上安全性的场合。
标准
IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

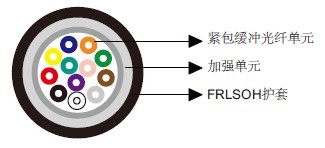

结构
涂覆光纤：250/900μm。
加强单元：玻璃纤维与防水带。
外护套：低烟无卤阻燃化合物。
光纤规格
|
|
G50/125 |
G62.5/125 |
E9/125 |
|||
|---|---|---|---|---|---|---|---|
几何/力学性能 |
|
|
|
|
|||
纤芯直径 |
μm |
50 ± 2.5 |
62.5 ± 3 |
|
|||
模场直径(@ 1310 nm) |
μm |
|
|
9.2 ± 0.4 |
|||
包层直径 |
μm |
125 ± 2 |
125 ± 1 |
125 ± 2 |
|||
涂覆层直径 |
μm |
245 ± 10 |
245 ± 5 |
245 ± 10 |
|||
纤芯不圆度 |
% |
< 5 |
< 5 |
|
|||
包层不圆度 |
% |
< 1 |
< 1 |
< 1 |
|||
纤芯/包层同心度误差 |
μm |
< 1.5 |
< 1.5 |
< 0.8 |
|||
涂层偏心 |
μm |
< 10 |
< 10 |
< 10 |
|||
屏蔽测试 |
|
≥100 kpsi |
≥100 kpsi |
≥100 kpsi |
|||
传输特性 |
|
OM2 |
OM1 |
OS1 |
|||
波长 |
nm |
850 |
1300 |
850 |
1300 |
1310 |
1550 |
最大衰减 |
dB/km |
2.7 |
0.8 |
3.2 |
0.9 |
0.36 |
0.22 |
最小带宽 |
MHz. km |
500 |
1000 |
250 |
600 |
|
|
有效折射率 |
|
1.483 |
1.478 |
1.497 |
1.493 |
1.4695 |
1.4701 |
数值孔径 |
|
0.200 ± 0.015 |
0.275 ± 0.015 |
|
|
||
最大色散系数 |
ps/nm.km |
|
|
|
|
3.5 |
18 |
零色散波长 |
nm |
|
|
|
|
|
1300 |
色散斜率 |
ps/nm2 .km |
|
|
|
|
|
≤0.092 |
截止波长（成缆） |
nm |
|
|
|
|
|
≤1250 |
| 偏振模色散 | ps/km1/2 | ≤0.1 | |||||
机械和热性能
固定安装弯曲半径：15×OD
温度范围：-20℃ ~ +60℃
尺寸和重量
| 订货代码 | 光纤数 | 标称外径 mm |
标称重量 kg/km |
|---|---|---|---|
| MLN-MTA-X-2/4-H-VT-G | 2/4 | 6.4 | 45 |
| MLN-MTA-X-6/8-H-VT-G | 6/8 | 7.2 | 52 |
| MLN-MTA-X-10/12-H-VT-G | 10/12 | 7.7 | 60 |
注：X：光纤类型（0=含光纤和铜导线的电缆；4=50/125多模光纤（OM3）；5=50/125多模光纤（OM2）；6=50/125多模光纤（OM1）；7=G.656标准NZDS SM光纤；8=G.655标准NZDS SM光纤；9=G.652.D标准标准SM光纤）、
