IEC 60502低压电缆
600/1000V,PVC绝缘电缆（IEC 60502-1）
600/1000V,PVC绝缘电缆（IEC 60502-1）(铠装)
应用:
此类电缆主要用于抵押安装系统的电力供应，可安装于室内或户外应用，可敷设于电缆管道，也可直埋，可用于变电站，配电站，工业
区等没有机械损伤的地方。
结构:
导体
铜导体或铝导体, 多股圆形或扇形,2类导体，遵循IEC 60228, BS EN 60228. 小尺寸电缆，导体是实心的，1类导体，遵循 IEC
60228, BS EN 60228，也可根据客户需求提供
绝缘
PVC绝缘,厚度，遵循 IEC 60502-1,BS 6346. PVC绝缘A类，遵循IEC 60502-1, 或T11类，遵循BS 6346.PVC绝缘可达到SASO
1694级别，连续工作温度为85°C，也可根据客户需求提供.
线芯颜色
线芯颜色 (1) :
1芯 : 红色或黑色
2芯 : 红色, 黑色
3芯 : 红色, 黄色, 蓝色
4芯 : 红色, 黄色, 蓝色, 黑色
5芯 : 红色, 黄色, 蓝色, 黑色, 绿色
5芯以上: 黑色线芯，白色数字标识
线芯颜色 (2) :
1芯 : 棕色或蓝色
2芯 : 棕色, 蓝色
3芯 : 棕色, 黑色, 灰色
4芯 : 蓝色, 棕色, 黑色, 灰色
5芯 : 绿色/黄色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 黑色线芯，白色数字标识
成缆 / 内护套
2，3，4芯电缆，有非吸湿性材料填充绕包，加挤出PVC内衬. 非铠装电缆，此层可以省略
铠装
内衬外铝丝、镀锌钢丝铠装，遵循IEC 60502或BS 5467, BS 6346. 单芯电缆为铝丝铠装, 多芯电缆为铝带/钢带铠装，遵循IEC
60502.
外护套
外护套为挤出PVC，ST2类，遵循IEC 60502-1，或9类，遵循BS 6346/5467. 一些特殊种类的PVC,如阻燃PVC,防蚁PVC,防啮齿类
动物PVC,防油PVC，以及一些特殊的护套材料，如LLDPE, MDPE, HDPE, LSF, CPE，都可根据客户需求提供.
护套防火性能
阻燃PVC护套的电缆，可通过IEC 60332-3-22, IEC 60332-3-23以及IEC 60332-3-24的阻燃测试, 低烟无卤护套的电缆，可通过
IEC 60502-1, BS 7211, BS 6724或其他对等标准的测试要求
电缆参数
单芯( 铝丝铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 内衬厚度 | 铠装直径 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | mm | mm | Kg/Km |
| 1x10 | 4 | 1 | 1 | 0.8 | 1.8 | 14 | 300 |
| 1x16 | 5 | 1 | 1 | 0.8 | 1.8 | 15 | 375 |
| 1x25 | 6.3 | 1.2 | 1 | 0.8 | 1.8 | 16 | 500 |
| 1x35 | 7.4 | 1.2 | 1 | 0.8 | 1.8 | 18 | 625 |
| 1x50 | 8.8 | 1.4 | 1 | 1.25 | 1.8 | 20 | 835 |
| 1x70 | 10.6 | 1.4 | 1 | 1.25 | 1.8 | 22 | 1075 |
| 1x95 | 12.4 | 1.6 | 1 | 1.25 | 1.8 | 24 | 1385 |
| 1x120 | 14 | 1.6 | 1 | 1.6 | 1.8 | 26 | 1700 |
| 1x150 | 15.5 | 1.8 | 1 | 1.6 | 1.8 | 28 | 2025 |
| 1x185 | 17.4 | 2 | 1 | 1.6 | 1.8 | 31 | 2450 |
| 1x240 | 20.3 | 2.2 | 1 | 1.6 | 1.9 | 34 | 3100 |
| 1x300 | 22.7 | 2.4 | 1 | 2 | 2 | 38 | 3900 |
| 1x400 | 25.4 | 2.6 | 1.2 | 2 | 2.1 | 42 | 4875 |
| 1x500 | 28.8 | 2.8 | 1.2 | 2 | 2.2 | 45 | 6050 |
| 1x630 | 30.4 | 2.8 | 1.2 | 2 | 2.4 | 50 | 7625 |

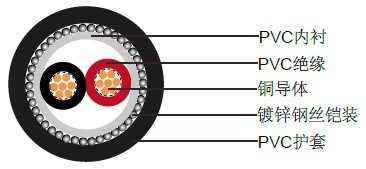

两芯(镀锌钢丝铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 内衬厚度 | 铠装直径 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | mm | mm | Kg/Km |
| 2x2.5 | 2 | 0.8 | 1 | 0.8 | 1.8 | 15 | 425 |
| 2x4 | 2.6 | 1 | 1 | 0.8 | 1.8 | 17 | 525 |
| 2x6 | 3.1 | 1 | 1 | 1.25 | 1.8 | 19 | 775 |
| 2x10 | 4 | 1 | 1 | 1.25 | 1.8 | 20 | 825 |
| 2x16 | 5 | 1 | 1 | 1.25 | 1.8 | 21 | 950 |
| 2x25 | 6.3 | 1 | 1 | 1.25 | 1.8 | 23 | 1150 |
| 2x35 | 7.4 | 1.2 | 1 | 1.6 | 1.8 | 27 | 1700 |
| 2x2.5 | 2 | 1.2 | 1 | 1.6 | 1.8 | 29 | 2050 |

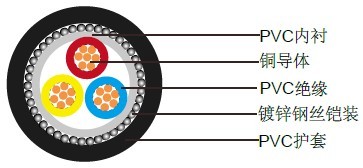

三芯(镀锌钢丝铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 内衬厚度 | 铠装直径 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | mm | mm | Kg/Km |
| 3x2.5 rm | 2 | 0.8 | 1.2 | 0.8 | 1.8 | 16 | 465 |
| 3x4 re | 2.3 | 1 | 1.2 | 1.25 | 1.8 | 18 | 685 |
| 3x4 rm | 2.6 | 1 | 1.2 | 1.25 | 1.8 | 19 | 725 |
| 3x6 re | 2.8 | 1 | 1.2 | 1.25 | 1.8 | 19 | 800 |
| 3x6 rm | 3.1 | 1 | 1.2 | 1.25 | 1.8 | 20 | 850 |
| 3x10 re | 3.6 | 1 | 1.2 | 1.25 | 1.8 | 21 | 1000 |
| 3x10 rm | 4 | 1 | 1.2 | 1.25 | 1.8 | 22 | 1050 |
| 3x16 rm | 5 | 1 | 1.2 | 1.25 | 1.8 | 24 | 1350 |
| 3x25 rm | 6.3 | 1.2 | 1.2 | 1.6 | 1.8 | 29 | 1975 |
| 3x35 rm | 7.4 | 1.2 | 1.2 | 1.6 | 1.8 | 31 | 2300 |
| 3x50 sm | - | 1.4 | 1.2 | 1.6 | 2 | 32 | 2675 |
| 3x70 sm | - | 1.4 | 1.2 | 2 | 2.1 | 36 | 3700 |
| 3x95 sm | - | 1.6 | 1.2 | 2 | 2.2 | 41 | 4750 |
| 3x120 sm | - | 1.6 | 1.2 | 2 | 2.3 | 44 | 5575 |
| 3x150 sm | - | 1.8 | 1.4 | 2.5 | 2.5 | 49 | 7150 |
| 3x185 sm | - | 2 | 1.4 | 2.5 | 2.7 | 53 | 8550 |
| 3x240 sm | - | 2.2 | 1.5 | 2.5 | 2.9 | 59 | 10700 |
| 3x300 sm | - | 2.4 | 1.6 | 2.5 | 3.1 | 65 | 12925 |
| 3x400 sm | - | 2.6 | 1.6 | 3.15 | 3.4 | 74 | 16900 |
| 3x500 sm | - | 2.8 | 1.8 | 3.15 | 3.6 | 81 | 20650 |
三芯+1(镀锌钢丝铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 内衬厚度 | 铠装直接. | 护套厚度 | 线缆外径 | 线缆重量 | ||
|---|---|---|---|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | Kg/Km |
| 3x10 rm+6 | 4.01 | 3.1 | 1 | 1 | 1.2 | 1.25 | 1.8 | 23 | 1175 |
| 3x16 rm+10 | 5.03 | 4 | 1 | 1 | 1.2 | 1.6 | 1.8 | 26 | 1650 |
| 3x25 rm+16 | 6.3 | 5 | 1.2 | 1 | 1.2 | 1.6 | 1.8 | 30 | 2200 |
| 3x35 sm+16 | - | 5 | 1.2 | 1 | 1.2 | 1.6 | 1.9 | 30 | 2375 |
| 3x50 sm+25 | - | 6.3 | 1.4 | 1.2 | 1.2 | 2 | 2 | 35 | 3275 |
| 3x70 sm+35 | - | 7.4 | 1.4 | 1.2 | 1.2 | 2 | 2.1 | 39 | 4200 |
| 3x95 sm+50 | - | 8.8 | 1.6 | 1.4 | 1.2 | 2 | 2.3 | 44 | 5425 |
| 3x120 sm+70 | - | 10.6 | 1.6 | 1.4 | 1.2 | 2.5 | 2.5 | 48 | 6950 |
| 3x150 sm+70 | - | 10.6 | 1.8 | 1.4 | 1.4 | 2.5 | 2.6 | 52 | 8100 |
| 3x185 sm+95 | - | 12.4 | 2 | 1.6 | 1.4 | 2.5 | 2.7 | 57 | 9775 |
| 3x240 sm+120 | - | 14 | 2.2 | 1.6 | 1.5 | 2.5 | 2.9 | 63 | 12250 |
| 3x300 sm+150 | - | 15.5 | 2.4 | 1.8 | 1.6 | 2.5 | 3.1 | 70 | 14775 |
| 3x400 sm+185 | - | 17.4 | 2.6 | 2 | 1.6 | 0.3 | 3.5 | 79 | 19250 |
| 3x500 sm+240 | - | 20.3 | 2.8 | 2.2 | 1.8 | 3.15 | 3.7 | 85 | 23625 |
四芯(镀锌钢丝铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 内衬厚度 | 铠装直径 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | mm | mm | Kg/Km |
| 4x4 re | 2.3 | 1 | 1 | 1.25 | 1.8 | 19 | 790 |
| 4x4 rm | 2.6 | 1 | 1 | 1.25 | 1.8 | 20 | 825 |
| 4x6 re | 2.8 | 1 | 1 | 1.25 | 1.8 | 21 | 925 |
| 4x6 rm | 3.1 | 1 | 1 | 1.25 | 1.8 | 21 | 975 |
| 4x10 re | 3.6 | 1 | 1 | 1.25 | 1.8 | 23 | 1175 |
| 4x10 rm | 4 | 1 | 1 | 1.25 | 1.8 | 24 | 1250 |
| 4x16 rm | 5 | 1 | 1 | 1.6 | 1.8 | 27 | 1750 |
| 4x25 rm | 6.3 | 1.2 | 1 | 1.6 | 1.8 | 31 | 2375 |
| 4x35 sm | - | 1.2 | 1 | 1.6 | 1.9 | 31 | 2600 |
| 4x50 sm | - | 1.4 | 1 | 2 | 2.1 | 37 | 3625 |
| 4x70 sm | - | 1.4 | 1.2 | 2 | 2.2 | 40 | 4575 |
| 4x95 sm | - | 1.6 | 1.2 | 2.5 | 2.4 | 46 | 6350 |
| 4x120 sm | - | 1.6 | 1.4 | 2.5 | 2.5 | 50 | 7525 |
| 4x150 sm | - | 1.8 | 1.4 | 2.5 | 2.7 | 55 | 8950 |
| 4x185 sm | - | 2 | 1.4 | 2.5 | 2.9 | 60 | 10650 |
| 4x240 sm | - | 2.2 | 1.6 | 2.5 | 3.1 | 66 | 13575 |
| 4x300 sm | - | 2.4 | 1.6 | 2.5 | 3.3 | 73 | 16425 |
| 4x400 sm | - | 2.6 | 1.8 | 3.15 | 3.6 | 83 | 21500 |
| 4x500 sm | - | 2.8 | 2 | 3.15 | 3.9 | 91 | 26500 |
