IEC 60502低压电缆
600/1000V,PVC绝缘电缆（IEC 60502-1）
600/1000V,PVC绝缘电缆（IEC 60502-1）(非铠装)
应用:
此类电缆主要用于抵押安装系统的电力供应，可安装于室内或户外应用，可敷设于电缆管道，也可直埋，可用于变电站，配电站，工业
区等没有机械损伤的地方。
结构:
导体
铜导体或铝导体, 多股圆形或扇形,2类导体，遵循IEC 60228, BS EN 60228. 小尺寸电缆，导体是实心的，1类导体，遵循 IEC
60228, BS EN 60228，也可根据客户需求提供
绝缘
PVC绝缘,厚度，遵循 IEC 60502-1,BS 6346. PVC绝缘A类，遵循IEC 60502-1, 或T11类，遵循BS 6346.PVC绝缘可达到SASO
1694级别，连续工作温度为85°C，也可根据客户需求提供.
线芯颜色
线芯颜色 (1) :
1芯 : 红色或黑色
2芯 : 红色, 黑色
3芯 : 红色, 黄色, 蓝色
4芯 : 红色, 黄色, 蓝色, 黑色
5芯 : 红色, 黄色, 蓝色, 黑色, 绿色
5芯以上: 黑色线芯，白色数字标识
线芯颜色 (2) :
1芯 : 棕色或蓝色
2芯 : 棕色, 蓝色
3芯 : 棕色, 黑色, 灰色
4芯 : 蓝色, 棕色, 黑色, 灰色
5芯 : 绿色/黄色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 黑色线芯，白色数字标识
成缆 / 内护套
2，3，4芯电缆，有非吸湿性材料填充绕包，加挤出PVC内衬. 非铠装电缆，此层可以省略
铠装
内衬外铝丝、镀锌钢丝铠装，遵循IEC 60502或BS 5467, BS 6346. 单芯电缆为铝丝铠装, 多芯电缆为铝带/钢带铠装，遵循IEC
60502.
外护套
外护套为挤出PVC，ST2类，遵循IEC 60502-1，或9类，遵循BS 6346/5467. 一些特殊种类的PVC,如阻燃PVC,防蚁PVC,防啮齿类
动物PVC,防油PVC，以及一些特殊的护套材料，如LLDPE, MDPE, HDPE, LSF, CPE，都可根据客户需求提供.
护套防火性能
阻燃PVC护套的电缆，可通过IEC 60332-3-22, IEC 60332-3-23以及IEC 60332-3-24的阻燃测试, 低烟无卤护套的电缆，可通过
IEC 60502-1, BS 7211, BS 6724或其他对等标准的测试要求
电缆参数

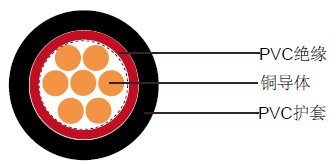

单芯(非铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | Kg/Km |
| 1x4 | 2.6 | 1 | 1.4 | 7.5 | 95 |
| 1x6 | 3.1 | 1 | 1.4 | 8 | 120 |
| 1x10 | 4 | 1 | 1.4 | 9 | 165 |
| 1x16 | 5 | 1 | 1.4 | 10 | 230 |
| 1x25 | 6.3 | 1.2 | 1.4 | 12 | 340 |
| 1x35 | 7.4 | 1.2 | 1.4 | 13 | 450 |
| 1x50 | 8.8 | 1.4 | 1.4 | 14.5 | 570 |
| 1x70 | 10.6 | 1.4 | 1.4 | 16 | 800 |
| 1x95 | 12.4 | 1.6 | 1.5 | 18.5 | 1070 |
| 1x120 | 14 | 1.6 | 1.5 | 20 | 1300 |
| 1x150 | 15.5 | 1.8 | 1.6 | 22 | 1600 |
| 1x185 | 17.4 | 2 | 1.7 | 24 | 1980 |
| 1x240 | 20.3 | 2.2 | 1.7 | 27 | 2560 |
| 1x300 | 22.7 | 2.4 | 1.8 | 30 | 3180 |
| 1x400 | 25.4 | 2.6 | 1.9 | 33 | 4060 |
| 1x500 | 28.8 | 2.8 | 2 | 37 | 5140 |
| 1x630 | 30.4 | 2.8 | 2.2 | 42 | 6600 |

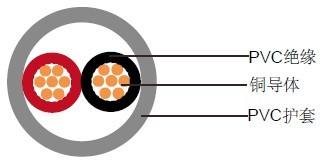

两芯(非铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | Kg/Km |
| 2x1.5 | 1.6 | 0.8 | 1.8 | 12 | 205 |
| 2x2.5 | 2 | 0.8 | 1.8 | 13 | 250 |
| 2x4 | 2.6 | 1 | 1.8 | 15 | 330 |
| 2x6 | 3.1 | 1 | 1.8 | 16 | 400 |
| 2x10 | 4 | 1 | 1.8 | 17.5 | 525 |
| 2x16 | 5 | 1 | 1.8 | 20 | 720 |
| 2x25 | 6.3 | 1.2 | 1.8 | 23.5 | 1030 |
| 2x35 | 7.4 | 1.2 | 1.8 | 25.5 | 1320 |
| 2x50 | 8.8 | 1.4 | 1.8 | 28.5 | 1670 |
| 2x70 | 10.6 | 1.4 | 1.8 | 32 | 2290 |
| 2x95 | 12.4 | 1.6 | 1.9 | 37 | 3060 |
| 2x120 | 14 | 1.6 | 2 | 40 | 3700 |
| 2x150 | 15.5 | 1.8 | 2.2 | 44 | 4500 |
| 2x185 | 17.4 | 2 | 2.3 | 48 | 5570 |
| 2x240 | 20.3 | 2.2 | 2.5 | 55 | 7180 |

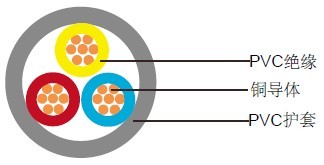

三芯(非铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | Kg/Km |
| 3x1.5 | 1.6 | 0.8 | 1.8 | 13 | 230 |
| 3x2.5 | 2 | 0.8 | 1.8 | 13.5 | 280 |
| 3x4 | 2.6 | 1 | 1.8 | 15.5 | 380 |
| 3x6 | 3.1 | 1 | 1.8 | 17 | 470 |
| 3x10 | 4 | 1 | 1.8 | 18.5 | 630 |
| 3x16 | 5 | 1 | 1.8 | 21 | 880 |
| 3x25 | 6.3 | 1.2 | 1.8 | 24.5 | 1280 |
| 3x35 | 7.4 | 1.2 | 1.8 | 27 | 1660 |
| 3x50 | 8.8 | 1.4 | 1.8 | 30 | 2110 |
| 3x70 | 10.6 | 1.4 | 1.9 | 35 | 2980 |
| 3x95 | 12.4 | 1.6 | 2 | 40 | 3930 |
| 3x120 | 14 | 1.6 | 2.1 | 43 | 4780 |
| 3x150 | 15.5 | 1.8 | 2.3 | 48 | 5880 |
| 3x185 | 17.4 | 2 | 2.4 | 52 | 7230 |
| 3x240 | 20.3 | 2.2 | 2.6 | 59 | 9390 |
| 3x300 | 22.7 | 2.4 | 2.7 | 65 | 11620 |
| 3x400 | 25.4 | 2.6 | 3.0 | 72 | 14730 |

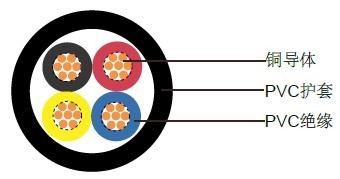

三芯+1(非铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 护套厚度 | 线缆外径 | 线缆重量 | ||
|---|---|---|---|---|---|---|---|
| mm2 | (3)mm | (1)mm | (3)mm | (1)mm | mm | mm | Kg/Km |
| 3x 16/10 | 5 | 4 | 1 | 1 | 1.8 | 22 | 1000 |
| 3x 25/16 | 6.3 | 5 | 1.2 | 1 | 1.8 | 26 | 1460 |
| 3x 35/16 | 7.4 | 5 | 1.2 | 1 | 1.8 | 28 | 1830 |
| 3x 50/25 | 8.8 | 6.3 | 1.4 | 1.2 | 1.8 | 32 | 2410 |
| 3x 70/35 | 10.6 | 7.4 | 1.4 | 1.2 | 1.9 | 36 | 3360 |
| 3x 95/50 | 12.4 | 8.8 | 1.6 | 1.4 | 2.1 | 41 | 4440 |
| 3x120/70 | 14 | 10.6 | 1.6 | 1.4 | 2.2 | 46 | 5580 |
| 3x150/70 | 15.5 | 10.6 | 1.4 | 1.2 | 2.3 | 49 | 6580 |
| 3x185/95 | 17.4 | 12.4 | 1.6 | 1.4 | 2.5 | 54 | 8200 |
| 3x240/120 | 20.3 | 14 | 1.6 | 1.4 | 2.6 | 61 | 10570 |
| 3x300/150 | 22.7 | 15.5 | 1.8 | 1.6 | 2.8 | 67 | 13020 |
| 3x400/185 | 25.4 | 17.4 | 2 | 1.6 | 3.1 | 75 | 16560 |

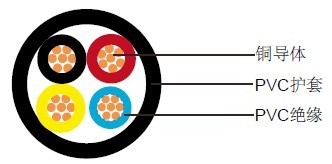

四芯(非铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | Kg/Km |
| 4x1.5 | 1.6 | 0.8 | 1.8 | 13.5 | 265 |
| 4x2.5 | 2 | 0.8 | 1.8 | 14.5 | 325 |
| 4x4 | 2.6 | 1 | 1.8 | 16.5 | 450 |
| 4x6 | 3.1 | 1 | 1.8 | 18 | 560 |
| 4x10 | 4 | 1 | 1.8 | 20 | 770 |
| 4x16 | 5 | 1 | 1.8 | 23 | 1080 |
| 4x25 | 6.3 | 1.2 | 1.8 | 26.5 | 1580 |
| 4x35 | 7.4 | 1.2 | 1.8 | 29.5 | 2070 |
| 4x50 | 8.8 | 1.4 | 1.8 | 34 | 2680 |
| 4x70 | 10.6 | 1.4 | 2 | 38 | 3760 |
| 4x95 | 12.4 | 1.6 | 2.1 | 44 | 4960 |
| 4x120 | 14 | 1.6 | 2.3 | 48 | 6110 |
| 4x150 | 15.5 | 1.8 | 2.4 | 53 | 7450 |
| 4x185 | 17.4 | 2 | 2.6 | 58 | 9220 |
| 4x240 | 20.3 | 2.2 | 2.8 | 65 | 11900 |
| 4x300 | 22.7 | 2.4 | 3 | 72 | 14730 |
| 4x400 | 25.4 | 2.6 | 3.3 | 81 | 18830 |

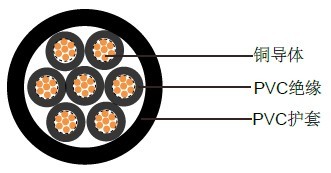

多芯(非铠装)
| 截面积 | 导体直径 | 绝缘厚度 | 护套厚度 | 线缆外径 | 线缆重量 |
|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | Kg/Km |
| 5x1.5 | 1.6 | 0.8 | 1.8 | 14.5 | 300 |
| 7x1.5 | 1.6 | 0.8 | 1.8 | 15.5 | 360 |
| 10x1.5 | 1.6 | 0.8 | 1.8 | 19 | 460 |
| 12x1.5 | 1.6 | 0.8 | 1.8 | 19.5 | 510 |
| 14x1.5 | 1.6 | 0.8 | 1.8 | 20 | 570 |
| 19x1.5 | 1.6 | 0.8 | 1.8 | 22 | 710 |
| 21x1.5 | 1.6 | 0.8 | 1.8 | 23 | 770 |
| 24x1.5 | 1.6 | 0.8 | 1.8 | 25 | 870 |
| 30x1.5 | 1.6 | 0.8 | 1.8 | 26 | 1020 |
| 40x1.5 | 1.6 | 0.8 | 1.8 | 29 | 1290 |
| 48x1.5 | 1.6 | 0.8 | 1.8 | 32 | 1520 |
| 61x1.5 | 1.6 | 0.8 | 1.8 | 35 | 1900 |
| 5x2.5 | 2 | 0.8 | 1.8 | 16 | 375 |
| 7x2.5 | 2 | 0.8 | 1.8 | 17 | 460 |
| 10x2.5 | 2 | 0.8 | 1.8 | 20 | 590 |
| 12x2.5 | 2 | 0.8 | 1.8 | 21 | 660 |
| 14x2.5 | 2 | 0.8 | 1.8 | 22 | 740 |
| 19x2.5 | 2 | 0.8 | 1.8 | 24 | 940 |
| 21x2.5 | 2 | 0.8 | 1.8 | 25 | 1030 |
| 24x2.5 | 2 | 0.8 | 1.8 | 27 | 1150 |
| 30x2.5 | 2 | 0.8 | 1.8 | 29 | 1370 |
| 40x2.5 | 2 | 0.8 | 1.8 | 32 | 1810 |
| 48x2.5 | 2 | 0.8 | 1.8 | 36 | 2130 |
| 61x2.5 | 2 | 0.8 | 1.8 | 39 | 2630 |
