无卤阻燃110°C双层绝缘线缆,0.6/1kV

应用

此电缆主要应用于电力和交换机固定安装。

标准

AS

5000.1

AS

1125

AS

3808

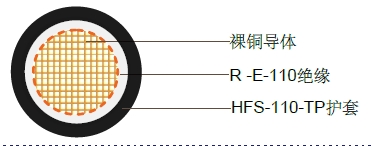

结构

导体: 0.2mm的多股柔软裸铜,遵循AS1125

绝缘: R -E-110,遵循AS3808

绝缘颜色: 白色

护套: HFS-110-TP,遵循AS3808

护套颜色: 橘色 ,黑色 - 也可提供其他颜色

技术特性

导体截面积 20°C时的电阻 2根单芯线的额定电 流 AMPS 最高工作温度下电流1Am时的电压降
mm2 Ohm/km 单相 三相
10 1.910 105 4.97 4.30
16 1.210 135 3.13 2.70
25 0.780 185 1.99 1.72
35 0.554 225 1.44 1.24
50 0.386 275 1.07 0.92
70 0.272 350 0.769 0.65
95 0.206 435 0.567 0.48
120 0.161 510 0.465 0.39

电缆参数

导体截面积 芯数 导体 股数/直径 标称绝缘厚度 标称护套厚度 标称电缆外径 标称电缆重量
mm2   mm mm mm mm kg/100m
10 1 322/0.2 1.0 1.4 9.1 16.30
16 1 511/0.2 1.0 1.4 10.1 23.40
25 1 784/0.2 1.2 1.4 11.8 33.60
35 1 1120102 1.2 1.4 13.1 44.60
50 1 1568/0.2 1.4 1.4 14.9 62.50
70 1 2240/0.2 1.4 1.4 17.0 81 .80
95 1 3040/0.2 1.6 1.5 19.3 113.00
120 1 3800/0.2 1.6 1.5 20.8 137.40
