12.7/22kV单芯屏蔽,PVC护套电缆(铝导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

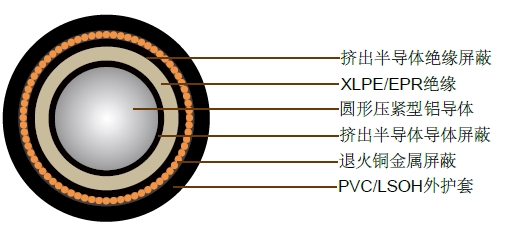

结构
导体: 圆形压紧型铝导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) –标准乙丙橡胶(EPR) –替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) –标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套–替代物低烟无卤 (LSOH) –替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
度 |
露天 |
直埋 |
埋于导管中 |
||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
1.11 |
0.156 |
0.171 |
0.217 |
15000 |
0.157 |
3.62 |
157 |
142 |
121 |
50 |
0.641 |
0.821 |
0.821 |
0.151 |
0.166 |
0.212 |
14000 |
0.172 |
3.47 |
187 |
167 |
142 |
70 |
0.443 |
0.568 |
0.568 |
0.14 |
0.155 |
0.201 |
13000 |
0.192 |
3.3 |
233 |
204 |
176 |
95 |
0.32 |
0.41 |
0.41 |
0.133 |
0.148 |
0.194 |
11000 |
0.214 |
3.17 |
283 |
244 |
210 |
120 |
0.253 |
0.325 |
0.325 |
0.128 |
0.143 |
0.189 |
10000 |
0.232 |
3.08 |
326 |
277 |
239 |
150 |
0.206 |
0.264 |
0.264 |
0.124 |
0.139 |
0.185 |
9700 |
0.25 |
3.01 |
370 |
309 |
267 |
185 |
0.164 |
0.211 |
0.211 |
0.121 |
0.136 |
0.181 |
9000 |
0.269 |
2.95 |
426 |
350 |
301 |
240 |
0.125 |
0.161 |
0.161 |
0.116 |
0.131 |
0.177 |
8100 |
0.298 |
2.87 |
504 |
405 |
356 |
300 |
0.1 |
0.129 |
0.129 |
0.113 |
0.128 |
0.173 |
7400 |
0.327 |
2.81 |
577 |
455 |
401 |
400 |
0.0778 |
0.102 |
0.101 |
0.108 |
0.123 |
0.169 |
6700 |
0.363 |
2.75 |
673 |
520 |
458 |
500 |
0.0605 |
0.08 |
0.079 |
0.104 |
0.119 |
0.165 |
5900 |
0.407 |
2.69 |
783 |
592 |
520 |
630 |
0.0469 |
0.0632 |
0.0619 |
0.101 |
0.116 |
0.162 |
5300 |
0.453 |
2.64 |
912 |
672 |
615 |
800 |
0.0367 |
0.0511 |
0.0493 |
0.0976 |
0.113 |
0.159 |
4800 |
0.507 |
2.59 |
1054 |
756 |
691 |
1000 |
0.0298 |
0.0391 |
0.0387 |
0.0945 |
0.11 |
0.155 |
4000 |
0.597 |
2.54 |
1194 |
836 |
764 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
5.5 |
19.2 |
20 |
36 x 0.85 |
20.1 |
26.3 |
75 |
50 |
8.1 |
5.5 |
20.3 |
20 |
36 x 0.85 |
21.3 |
27.5 |
82 |
70 |
9.6 |
5.5 |
21.9 |
20 |
36 x 0.85 |
22.8 |
29.0 |
92 |
95 |
11.4 |
5.5 |
23.6 |
20 |
36 x 0.85 |
24.5 |
30.7 |
104 |
120 |
12.8 |
5.5 |
25 |
20 |
36 x 0.85 |
25.9 |
32.1 |
115 |
150 |
14.2 |
5.5 |
26.4 |
20 |
36 x 0.85 |
27.3 |
33.5 |
127 |
185 |
15.7 |
5.5 |
27.9 |
20 |
36 x 0.85 |
29.0 |
35.4 |
143 |
240 |
18 |
5.5 |
30.3 |
20 |
36 x 0.85 |
31.4 |
37.8 |
166 |
300 |
20.1 |
5.5 |
32.6 |
20 |
36 x 0.85 |
33.4 |
40.0 |
190 |
400 |
23 |
5.5 |
35.4 |
20 |
36 x 0.85 |
36.5 |
43.3 |
226 |
500 |
26.5 |
5.5 |
39 |
20 |
36 x 0.85 |
39.6 |
46.6 |
265 |
630 |
29.9 |
5.5 |
42.7 |
20 |
36 x 0.85 |
43.2 |
50.5 |
317 |
800 |
34.2 |
5.5 |
47.1 |
20 |
36 x 0.85 |
47.8 |
55.3 |
383 |
1000 |
40.2 |
5.5 |
54.3 |
20 |
36 x 0.85 |
51.9 |
59.4 |
454 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
1.11 |
0.156 |
0.171 |
0.217 |
15000 |
0.157 |
3.62 |
157 |
142 |
121 |
50 |
0.641 |
0.821 |
0.821 |
0.151 |
0.166 |
0.212 |
14000 |
0.172 |
3.47 |
188 |
168 |
142 |
70 |
0.443 |
0.568 |
0.568 |
0.14 |
0.155 |
0.201 |
13000 |
0.192 |
3.3 |
235 |
204 |
177 |
95 |
0.32 |
0.41 |
0.41 |
0.133 |
0.148 |
0.194 |
11000 |
0.214 |
3.17 |
286 |
243 |
210 |
120 |
0.253 |
0.325 |
0.325 |
0.128 |
0.143 |
0.189 |
10000 |
0.232 |
3.08 |
327 |
275 |
237 |
150 |
0.206 |
0.264 |
0.264 |
0.124 |
0.139 |
0.185 |
9700 |
0.25 |
3.01 |
370 |
307 |
265 |
185 |
0.164 |
0.211 |
0.211 |
0.121 |
0.136 |
0.181 |
9000 |
0.269 |
2.95 |
425 |
346 |
305 |
240 |
0.125 |
0.161 |
0.161 |
0.116 |
0.131 |
0.177 |
8100 |
0.298 |
2.87 |
501 |
399 |
351 |
300 |
0.1 |
0.129 |
0.129 |
0.113 |
0.128 |
0.173 |
7400 |
0.327 |
2.81 |
571 |
447 |
394 |
400 |
0.0778 |
0.102 |
0.101 |
0.108 |
0.123 |
0.169 |
6700 |
0.363 |
2.75 |
663 |
508 |
447 |
500 |
0.0605 |
0.08 |
0.079 |
0.104 |
0.119 |
0.165 |
5900 |
0.407 |
2.69 |
768 |
574 |
505 |
630 |
0.0469 |
0.0632 |
0.0619 |
0.101 |
0.116 |
0.162 |
5300 |
0.453 |
2.64 |
886 |
647 |
592 |
800 |
0.0367 |
0.0511 |
0.0493 |
0.0976 |
0.113 |
0.159 |
4800 |
0.507 |
2.59 |
1019 |
722 |
660 |
1000 |
0.0298 |
0.0391 |
0.0387 |
0.0945 |
0.11 |
0.155 |
4000 |
0.597 |
2.54 |
1146 |
793 |
724 |
1200 |
0.0247 |
0.0328 |
0.0323 |
0.093 |
0.108 |
0.154 |
3700 |
0.646 |
2.51 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
5.5 |
19.2 |
22.7 |
40 x 0.85 |
22.5 |
26.6 |
81 |
50 |
8.1 |
5.5 |
20.3 |
32.9 |
23 x 1.35 |
24.6 |
28.7 |
98 |
70 |
9.6 |
5.5 |
21.9 |
45.8 |
32 x 1.35 |
26.2 |
30.5 |
120 |
95 |
11.4 |
5.5 |
23.6 |
61.5 |
43 x 1.35 |
27.9 |
32.2 |
150 |
120 |
12.8 |
5.5 |
25 |
68.7 |
48 x 1.35 |
29.3 |
33.8 |
170 |
150 |
14.2 |
5.5 |
26.4 |
68.7 |
48 x 1.35 |
30.7 |
35.2 |
180 |
185 |
15.7 |
5.5 |
27.9 |
68.7 |
48 x 1.35 |
32.2 |
36.9 |
195 |
240 |
18 |
5.5 |
30.3 |
68.7 |
48 x 1.35 |
34.6 |
39.5 |
220 |
300 |
20.1 |
5.5 |
32.6 |
68.7 |
48 x 1.35 |
37.1 |
42 |
245 |
400 |
23 |
5.5 |
35.4 |
68.7 |
48 x 1.35 |
39.9 |
45.2 |
280 |
500 |
26.5 |
5.5 |
39 |
68.7 |
48 x 1.35 |
43.5 |
49 |
325 |
630 |
29.9 |
5.5 |
42.7 |
68.7 |
48 x 1.35 |
47.2 |
53.1 |
380 |
800 |
34.2 |
5.5 |
47.1 |
68.7 |
48 x 1.35 |
51.6 |
57.7 |
445 |
1000 |
40.2 |
5.5 |
54.3 |
68.7 |
48 x 1.35 |
58.8 |
65.1 |
540 |
1200 |
43.8 |
5.5 |
58.3 |
68.7 |
48 x 1.35 |
62.8 |
69.3 |
620 |
