12.7/22kV单芯屏蔽,PVC护套电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

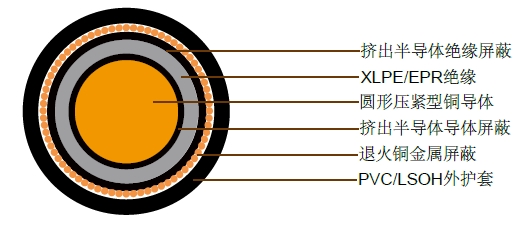

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) –标准乙丙橡胶(EPR) –替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) –标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套–替代物低烟无卤 (LSOH) –替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
电阻 |
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
度 |
露天 |
直埋 |
埋于导管中 |
|||
mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.524 |
0.668 |
0.668 |
0.159 |
0.174 |
0.219 |
16000 |
0.156 |
3.63 |
202 |
183 |
156 |
50 |
0.387 |
0.494 |
0.494 |
0.151 |
0.166 |
0.212 |
14000 |
0.171 |
3.48 |
242 |
216 |
183 |
70 |
0.268 |
0.342 |
0.342 |
0.143 |
0.158 |
0.204 |
13000 |
0.192 |
3.31 |
299 |
263 |
227 |
95 |
0.193 |
0.247 |
0.247 |
0.132 |
0.147 |
0.193 |
11000 |
0.216 |
3.16 |
365 |
314 |
271 |
120 |
0.153 |
0.196 |
0.195 |
0.127 |
0.143 |
0.188 |
10000 |
0.236 |
3.07 |
419 |
355 |
307 |
150 |
0.124 |
0.159 |
0.159 |
0.123 |
0.138 |
0.184 |
9500 |
0.254 |
3 |
476 |
398 |
343 |
185 |
0.0991 |
0.128 |
0.127 |
0.119 |
0.135 |
0.18 |
8800 |
0.274 |
2.93 |
546 |
448 |
386 |
240 |
0.0754 |
0.0978 |
0.0972 |
0.115 |
0.13 |
0.176 |
7900 |
0.305 |
2.85 |
644 |
517 |
455 |
300 |
0.0601 |
0.0788 |
0.078 |
0.112 |
0.127 |
0.172 |
7200 |
0.334 |
2.79 |
737 |
581 |
511 |
400 |
0.047 |
0.0628 |
0.0617 |
0.107 |
0.122 |
0.168 |
6500 |
0.371 |
2.73 |
855 |
658 |
579 |
500 |
0.0366 |
0.0503 |
0.0488 |
0.104 |
0.119 |
0.165 |
5900 |
0.407 |
2.69 |
986 |
740 |
651 |
630 |
0.0283 |
0.0407 |
0.0388 |
0.101 |
0.117 |
0.162 |
5300 |
0.453 |
2.64 |
1132 |
829 |
758 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.8 |
5.5 |
19.1 |
20 |
36 x 0.85 |
20.1 |
26.3 |
98 |
50 |
8 |
5.5 |
20.3 |
20 |
36 x 0.85 |
21.4 |
27.6 |
112 |
70 |
9.6 |
5.5 |
21.9 |
20 |
36 x 0.85 |
22.8 |
29.0 |
135 |
95 |
11.5 |
5.5 |
23.8 |
20 |
36 x 0.85 |
24.5 |
30.7 |
164 |
120 |
13.1 |
5.5 |
25.3 |
20 |
36 x 0.85 |
25.9 |
32.1 |
191 |
150 |
14.5 |
5.5 |
26.8 |
20 |
36 x 0.85 |
27.3 |
33.5 |
220 |
185 |
16.1 |
5.5 |
28.4 |
20 |
36 x 0.85 |
29.1 |
35.5 |
260 |
240 |
18.5 |
5.5 |
30.8 |
20 |
36 x 0.85 |
31.4 |
37.8 |
319 |
300 |
20.7 |
5.5 |
33.2 |
20 |
36 x 0.85 |
33.6 |
40.2 |
383 |
400 |
23.6 |
5.5 |
36.1 |
20 |
36 x 0.85 |
37.0 |
43.8 |
473 |
500 |
26.5 |
5.5 |
39 |
20 |
36 x 0.85 |
40.3 |
47.3 |
575 |
630 |
29.9 |
5.5 |
42.7 |
20 |
36 x 0.85 |
43.9 |
51.2 |
720 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.524 |
0.668 |
0.668 |
0.159 |
0.174 |
0.219 |
16000 |
0.156 |
3.63 |
202 |
183 |
156 |
50 |
0.387 |
0.494 |
0.494 |
0.151 |
0.166 |
0.212 |
14000 |
0.171 |
3.48 |
244 |
216 |
187 |
70 |
0.268 |
0.342 |
0.342 |
0.143 |
0.158 |
0.204 |
13000 |
0.192 |
3.31 |
301 |
262 |
226 |
95 |
0.193 |
0.247 |
0.247 |
0.132 |
0.147 |
0.193 |
11000 |
0.216 |
3.16 |
365 |
311 |
269 |
120 |
0.153 |
0.196 |
0.195 |
0.127 |
0.143 |
0.188 |
10000 |
0.236 |
3.07 |
419 |
351 |
303 |
150 |
0.124 |
0.159 |
0.159 |
0.123 |
0.138 |
0.184 |
9500 |
0.254 |
3 |
474 |
392 |
338 |
185 |
0.0991 |
0.128 |
0.127 |
0.119 |
0.135 |
0.18 |
8800 |
0.274 |
2.93 |
541 |
440 |
387 |
240 |
0.0754 |
0.0978 |
0.0972 |
0.115 |
0.13 |
0.176 |
7900 |
0.305 |
2.85 |
635 |
504 |
444 |
300 |
0.0601 |
0.0788 |
0.078 |
0.112 |
0.127 |
0.172 |
7200 |
0.334 |
2.79 |
722 |
563 |
496 |
400 |
0.047 |
0.0628 |
0.0617 |
0.107 |
0.122 |
0.168 |
6500 |
0.371 |
2.73 |
832 |
633 |
556 |
500 |
0.0366 |
0.0503 |
0.0488 |
0.104 |
0.119 |
0.165 |
5900 |
0.407 |
2.69 |
953 |
707 |
621 |
630 |
0.0283 |
0.0407 |
0.0388 |
0.101 |
0.117 |
0.162 |
5300 |
0.453 |
2.64 |
1083 |
783 |
716 |
800 |
0.0221 |
0.0341 |
0.0317 |
0.096 |
0.111 |
0.157 |
4600 |
0.528 |
2.58 |
|
|
|
1000 |
0.0182 |
0.0246 |
0.024 |
0.0948 |
0.11 |
0.156 |
4000 |
0.597 |
2.54 |
|
|
|
1200 |
0.015 |
0.0208 |
0.0201 |
0.0932 |
0.108 |
0.154 |
3700 |
0.646 |
2.51 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.8 |
5.5 |
19.1 |
34.4 |
24 x 1.35 |
23.4 |
27.5 |
115 |
50 |
8 |
5.5 |
20.3 |
48.7 |
34 x 1.35 |
24.6 |
28.7 |
140 |
70 |
9.6 |
5.5 |
21.9 |
68.7 |
48 x 1.35 |
26.2 |
30.5 |
185 |
95 |
11.5 |
5.5 |
23.8 |
68.7 |
48 x 1.35 |
28.1 |
32.4 |
215 |
120 |
13.1 |
5.5 |
25.3 |
68.7 |
48 x 1.35 |
29.6 |
34.1 |
245 |
150 |
14.5 |
5.5 |
26.8 |
68.7 |
48 x 1.35 |
31.1 |
35.6 |
275 |
185 |
16.1 |
5.5 |
28.4 |
68.7 |
48 x 1.35 |
32.7 |
37.4 |
310 |
240 |
18.5 |
5.5 |
30.8 |
68.7 |
48 x 1.35 |
35.1 |
40 |
375 |
300 |
20.7 |
5.5 |
33.2 |
68.7 |
48 x 1.35 |
37.7 |
42.6 |
440 |
400 |
23.6 |
5.5 |
36.1 |
68.7 |
48 x 1.35 |
40.6 |
46.1 |
535 |
500 |
26.5 |
5.5 |
39 |
68.7 |
48 x 1.35 |
43.5 |
49 |
640 |
630 |
29.9 |
5.5 |
42.7 |
68.7 |
48 x 1.35 |
47.2 |
53.4 |
765 |
800 |
35.9 |
5.5 |
48.8 |
68.7 |
48 x 1.35 |
53.3 |
59.7 |
965 |
1000 |
40.2 |
5.5 |
54.3 |
68.7 |
48 x 1.35 |
58.8 |
65.4 |
1160 |
1200 |
43.8 |
5.5 |
58.3 |
68.7 |
48 x 1.35 |
62.8 |
69.6 |
1360 |
