12.7/22kV三芯屏蔽,PVC护套电缆(铝导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

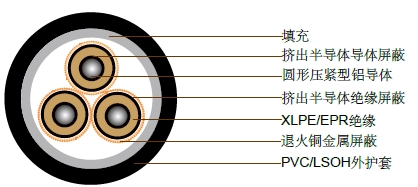

结构
导体: 圆形压紧型铝导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
0.14 |
15000 |
0.157 |
3.62 |
137 |
132 |
112 |
50 |
0.641 |
0.821 |
0.134 |
14000 |
0.172 |
3.47 |
164 |
156 |
134 |
70 |
0.443 |
0.568 |
0.124 |
13000 |
0.192 |
3.3 |
203 |
190 |
163 |
95 |
0.32 |
0.41 |
0.117 |
11000 |
0.214 |
3.17 |
246 |
227 |
195 |
120 |
0.253 |
0.325 |
0.113 |
10000 |
0.232 |
3.08 |
282 |
259 |
221 |
150 |
0.206 |
0.265 |
0.11 |
9700 |
0.25 |
3.01 |
319 |
289 |
247 |
185 |
0.164 |
0.211 |
0.106 |
9000 |
0.269 |
2.95 |
365 |
328 |
285 |
240 |
0.125 |
0.161 |
0.102 |
8100 |
0.298 |
2.87 |
428 |
379 |
330 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
5.5 |
19.2 |
7.4 |
13 x 0.85 |
20.1 |
52.9 |
208 |
50 |
8.1 |
5.5 |
20.3 |
7.9 |
14 x 0.85 |
21.3 |
55.7 |
236 |
70 |
9.6 |
5.5 |
21.9 |
8.5 |
15 x 0.85 |
22.8 |
59.2 |
273 |
95 |
11.4 |
5.5 |
23.6 |
9.1 |
16 x 0.85 |
24.5 |
63.1 |
318 |
120 |
12.8 |
5.5 |
25 |
9.6 |
17 x 0.85 |
25.9 |
66.3 |
358 |
150 |
14.2 |
5.5 |
26.4 |
10.2 |
18 x 0.85 |
27.3 |
69.5 |
402 |
185 |
15.7 |
5.5 |
27.9 |
10.8 |
19 x 0.85 |
29.0 |
73.4 |
456 |
240 |
18 |
5.5 |
30.3 |
11.3 |
20 x 0.85 |
31.4 |
79.0 |
540 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
0.14 |
15000 |
0.157 |
3.62 |
137 |
132 |
112 |
50 |
0.641 |
0.821 |
0.134 |
14000 |
0.172 |
3.47 |
164 |
156 |
134 |
70 |
0.443 |
0.568 |
0.124 |
13000 |
0.192 |
3.3 |
203 |
190 |
163 |
95 |
0.32 |
0.41 |
0.117 |
11000 |
0.214 |
3.17 |
246 |
227 |
195 |
120 |
0.253 |
0.325 |
0.113 |
10000 |
0.232 |
3.08 |
282 |
259 |
221 |
150 |
0.206 |
0.265 |
0.11 |
9700 |
0.25 |
3.01 |
319 |
289 |
247 |
185 |
0.164 |
0.211 |
0.106 |
9000 |
0.269 |
2.95 |
365 |
328 |
285 |
240 |
0.125 |
0.161 |
0.102 |
8100 |
0.298 |
2.87 |
428 |
379 |
330 |
300 |
0.1 |
0.13 |
0.0996 |
7400 |
0.327 |
2.81 |
|
|
|
400 |
0.0778 |
0.102 |
0.0951 |
6700 |
0.363 |
2.75 |
|
|
|
500 |
0.0617 |
0.0819 |
0.0915 |
5900 |
0.407 |
2.69 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
5.5 |
19.2 |
7.9 |
14 x 0.85 |
22.5 |
54.7 |
225 |
50 |
8.1 |
5.5 |
20.3 |
10.8 |
19 x 0.85 |
23.6 |
57.4 |
260 |
70 |
9.6 |
5.5 |
21.9 |
15.3 |
27 x 0.85 |
25.2 |
61 |
310 |
95 |
11.4 |
5.5 |
23.6 |
20.4 |
36 x 0.85 |
26.9 |
64.9 |
370 |
120 |
12.8 |
5.5 |
25 |
22.7 |
40 x 0.85 |
28.3 |
68.1 |
415 |
150 |
14.2 |
5.5 |
26.4 |
22.7 |
40 x 0.85 |
29.7 |
71.4 |
460 |
185 |
15.7 |
5.5 |
27.9 |
22.7 |
40 x 0.85 |
31.2 |
74.8 |
505 |
240 |
18 |
5.5 |
30.3 |
22.7 |
40 x 0.85 |
33.6 |
80.2 |
585 |
300 |
20.1 |
5.5 |
32.6 |
22.7 |
40 x 0.85 |
36.1 |
86 |
685 |
400 |
23 |
5.5 |
35.4 |
22.7 |
40 x 0.85 |
38.9 |
92.7 |
800 |
500 |
26.5 |
5.5 |
39 |
22.7 |
40 x 0.85 |
42.5 |
100.8 |
960 |
