12.7/22kV三芯单独屏蔽,PVC/SWA/PVC铠装电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

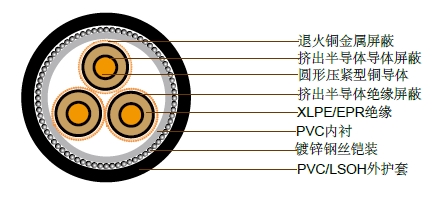

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 10kA/1秒(重载)
内衬: PVC
铠装: 镀锌钢丝铠装
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
每相充电电流 |
每相介电损耗 |
最大介电强度 |
20°C时屏蔽的直流电阻 |
20°C时铠装的直流电阻 |
20°C时的零序直流电阻 |
50Hz时的零序电抗 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
A x km |
W x km |
kV x mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
35 |
0.524 |
0.668 |
0.141 |
16000 |
0.156 |
0.622 |
31.6 |
3.63 |
0.531 |
0.487 |
1.29 |
0.0923 |
50 |
0.387 |
0.494 |
0.134 |
14000 |
0.171 |
0.682 |
34.7 |
3.48 |
0.367 |
0.465 |
1 |
0.0858 |
70 |
0.268 |
0.342 |
0.127 |
13000 |
0.192 |
0.765 |
38.9 |
3.31 |
0.265 |
0.438 |
0.763 |
0.0786 |
95 |
0.193 |
0.247 |
0.117 |
11000 |
0.216 |
0.862 |
43.8 |
3.16 |
0.265 |
0.408 |
0.675 |
0.0693 |
120 |
0.153 |
0.196 |
0.112 |
10000 |
0.236 |
0.942 |
47.8 |
3.07 |
0.265 |
0.302 |
0.577 |
0.0648 |
150 |
0.124 |
0.16 |
0.109 |
9500 |
0.254 |
1.01 |
51.5 |
3 |
0.266 |
0.288 |
0.54 |
0.0615 |
185 |
0.0991 |
0.128 |
0.105 |
8800 |
0.274 |
1.09 |
55.6 |
2.93 |
0.266 |
0.276 |
0.506 |
0.0582 |
240 |
0.0754 |
0.0981 |
0.101 |
7900 |
0.305 |
1.22 |
61.8 |
2.85 |
0.265 |
0.257 |
0.468 |
0.0542 |
300 |
0.0601 |
0.0792 |
0.0988 |
7200 |
0.334 |
1.33 |
67.8 |
2.79 |
0.265 |
0.241 |
0.44 |
0.0519 |
400 |
0.047 |
0.0633 |
0.0944 |
6500 |
0.371 |
1.48 |
75.1 |
2.73 |
0.265 |
0.224 |
0.413 |
0.0477 |
500 |
0.0373 |
0.0518 |
0.0915 |
5900 |
0.407 |
1.62 |
82.4 |
2.69 |
0.265 |
0.209 |
0.39 |
0.045 |
电缆参数
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
线芯外的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
内衬外径 |
铠装直径 |
铠装外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
mm |
mm |
mm |
kg/100m |
35 |
6.8 |
5.5 |
19.1 |
34 |
20 x 0.85 |
22.4 |
52.1 |
2.5 |
57.1 |
63.2 |
610 |
50 |
8 |
5.5 |
20.3 |
49.4 |
29 x 0.85 |
23.6 |
54.8 |
2.5 |
59.8 |
66 |
685 |
70 |
9.6 |
5.5 |
21.9 |
68.1 |
40 x 0.85 |
25.2 |
58.5 |
2.5 |
63.5 |
70.1 |
810 |
95 |
11.5 |
5.5 |
23.8 |
68.1 |
40 x 0.85 |
27.1 |
62.6 |
2.5 |
67.6 |
74.4 |
935 |
120 |
13.1 |
5.5 |
25.3 |
68.1 |
40 x 0.85 |
28.6 |
66.3 |
3.15 |
72.6 |
79.6 |
1140 |
150 |
14.5 |
5.5 |
26.8 |
68.1 |
40 x 0.85 |
30.1 |
69.6 |
3.15 |
75.9 |
83.1 |
1270 |
185 |
16.1 |
5.5 |
28.4 |
68.1 |
40 x 0.85 |
31.7 |
73 |
3.15 |
79.3 |
87 |
1400 |
240 |
18.5 |
5.5 |
30.8 |
68.1 |
40 x 0.85 |
34.1 |
78.5 |
3.15 |
84.8 |
92.6 |
1640 |
300 |
20.7 |
5.5 |
33.2 |
68.1 |
40 x 0.85 |
36.7 |
84.2 |
3.15 |
90.5 |
98.8 |
1900 |
400 |
23.6 |
5.5 |
36.1 |
68.1 |
40 x 0.85 |
39.6 |
90.7 |
3.15 |
97 |
105.6 |
2260 |
500 |
26.5 |
5.5 |
39 |
68.1 |
40 x 0.85 |
42.5 |
97.1 |
3.15 |
103.4 |
112.5 |
2640 |
