12.7/22kV三芯屏蔽,PVC护套电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

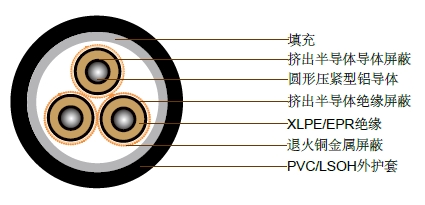

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.524 |
0.668 |
0.141 |
16000 |
0.156 |
3.63 |
177 |
170 |
144 |
50 |
0.387 |
0.494 |
0.134 |
14000 |
0.171 |
3.48 |
212 |
201 |
173 |
70 |
0.268 |
0.342 |
0.127 |
13000 |
0.192 |
3.31 |
261 |
245 |
210 |
95 |
0.193 |
0.247 |
0.117 |
11000 |
0.216 |
3.16 |
317 |
293 |
251 |
120 |
0.153 |
0.196 |
0.112 |
10000 |
0.236 |
3.07 |
363 |
333 |
285 |
150 |
0.124 |
0.16 |
0.109 |
9500 |
0.254 |
3 |
411 |
373 |
319 |
185 |
0.0991 |
0.128 |
0.105 |
8800 |
0.274 |
2.93 |
469 |
421 |
366 |
240 |
0.0754 |
0.0981 |
0.101 |
7900 |
0.305 |
2.85 |
549 |
486 |
423 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.8 |
5.5 |
19.1 |
7.4 |
13 x 0.85 |
20.1 |
52.9 |
276 |
50 |
8 |
5.5 |
20.3 |
7.9 |
14 x 0.85 |
21.4 |
56.0 |
328 |
70 |
9.6 |
5.5 |
21.9 |
8.5 |
15 x 0.85 |
22.8 |
59.2 |
404 |
95 |
11.5 |
5.5 |
23.8 |
9.1 |
16 x 0.85 |
24.5 |
63.1 |
499 |
120 |
13.1 |
5.5 |
25.3 |
9.6 |
17 x 0.85 |
25.9 |
66.6 |
590 |
150 |
14.5 |
5.5 |
26.8 |
10.2 |
18 x 0.85 |
27.3 |
69.8 |
685 |
185 |
16.1 |
5.5 |
28.4 |
10.8 |
19 x 0.85 |
29.1 |
73.9 |
810 |
240 |
18.5 |
5.5 |
30.8 |
11.3 |
20 x 0.85 |
31.4 |
79.3 |
1005 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.524 |
0.668 |
0.141 |
16000 |
0.156 |
3.63 |
177 |
170 |
144 |
50 |
0.387 |
0.494 |
0.134 |
14000 |
0.171 |
3.48 |
212 |
201 |
173 |
70 |
0.268 |
0.342 |
0.127 |
13000 |
0.192 |
3.31 |
261 |
245 |
210 |
95 |
0.193 |
0.247 |
0.117 |
11000 |
0.216 |
3.16 |
317 |
293 |
251 |
120 |
0.153 |
0.196 |
0.112 |
10000 |
0.236 |
3.07 |
363 |
333 |
285 |
150 |
0.124 |
0.16 |
0.109 |
9500 |
0.254 |
3 |
411 |
373 |
319 |
185 |
0.0991 |
0.128 |
0.105 |
8800 |
0.274 |
2.93 |
469 |
421 |
366 |
240 |
0.0754 |
0.0981 |
0.101 |
7900 |
0.305 |
2.85 |
549 |
486 |
423 |
300 |
0.0601 |
0.0792 |
0.0988 |
7200 |
0.334 |
2.79 |
|
|
|
400 |
0.047 |
0.0633 |
0.0944 |
6500 |
0.371 |
2.73 |
|
|
|
500 |
0.0373 |
0.0518 |
0.0915 |
5900 |
0.407 |
2.69 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.8 |
5.5 |
19.1 |
11.3 |
20 x 0.85 |
22.4 |
54.6 |
300 |
50 |
8 |
5.5 |
20.3 |
16.5 |
29 x 0.85 |
23.6 |
57.3 |
360 |
70 |
9.6 |
5.5 |
21.9 |
22.7 |
40 x 0.85 |
25.2 |
60.9 |
460 |
95 |
11.5 |
5.5 |
23.8 |
22.7 |
40 x 0.85 |
27.1 |
65.2 |
560 |
120 |
13.1 |
5.5 |
25.3 |
22.7 |
40 x 0.85 |
28.6 |
68.9 |
650 |
150 |
14.5 |
5.5 |
26.8 |
22.7 |
40 x 0.85 |
30.1 |
72.2 |
750 |
185 |
16.1 |
5.5 |
28.4 |
22.7 |
40 x 0.85 |
31.7 |
75.9 |
855 |
240 |
18.5 |
5.5 |
30.8 |
22.7 |
40 x 0.85 |
34.1 |
81.5 |
1060 |
300 |
20.7 |
5.5 |
33.2 |
22.7 |
40 x 0.85 |
36.7 |
87.5 |
1270 |
400 |
23.6 |
5.5 |
36.1 |
22.7 |
40 x 0.85 |
39.6 |
94.1 |
1570 |
500 |
26.5 |
5.5 |
39 |
22.7 |
40 x 0.85 |
42.5 |
100.8 |
1910 |
