19/33kV单芯屏蔽,PVC护套电缆(铝导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

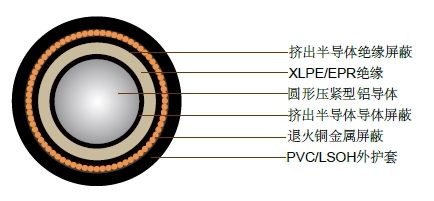

结构
导体: 圆形压紧型铝导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
金属屏蔽: 退火铜丝: 10kA/1秒
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
50 |
0.641 |
0.821 |
0.821 |
0.163 |
0.178 |
0.223 |
18000 |
0.134 |
4.04 |
190 |
167 |
146 |
70 |
0.443 |
0.568 |
0.568 |
0.151 |
0.166 |
0.212 |
16000 |
0.148 |
3.81 |
236 |
204 |
177 |
95 |
0.32 |
0.41 |
0.41 |
0.143 |
0.159 |
0.204 |
15000 |
0.164 |
3.62 |
287 |
244 |
211 |
120 |
0.253 |
0.325 |
0.325 |
0.138 |
0.154 |
0.199 |
14000 |
0.176 |
3.5 |
330 |
277 |
245 |
150 |
0.206 |
0.264 |
0.264 |
0.134 |
0.149 |
0.195 |
13000 |
0.189 |
3.4 |
374 |
309 |
274 |
185 |
0.164 |
0.211 |
0.211 |
0.13 |
0.145 |
0.191 |
12000 |
0.202 |
3.31 |
430 |
350 |
309 |
240 |
0.125 |
0.161 |
0.161 |
0.125 |
0.14 |
0.186 |
11000 |
0.222 |
3.2 |
508 |
405 |
358 |
300 |
0.1 |
0.129 |
0.129 |
0.121 |
0.136 |
0.182 |
10000 |
0.242 |
3.11 |
581 |
456 |
402 |
400 |
0.0778 |
0.101 |
0.101 |
0.116 |
0.131 |
0.177 |
9100 |
0.267 |
3.02 |
677 |
521 |
459 |
500 |
0.0605 |
0.0797 |
0.0789 |
0.111 |
0.126 |
0.172 |
8100 |
0.297 |
2.93 |
787 |
593 |
544 |
630 |
0.0469 |
0.0629 |
0.0618 |
0.108 |
0.123 |
0.168 |
7300 |
0.329 |
2.86 |
914 |
674 |
617 |
800 |
0.0367 |
0.0507 |
0.0492 |
0.104 |
0.119 |
0.165 |
6600 |
0.366 |
2.8 |
1057 |
759 |
694 |
1000 |
0.0298 |
0.039 |
0.0387 |
0.1 |
0.115 |
0.161 |
5600 |
0.427 |
2.72 |
1197 |
841 |
768 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
50 |
8.1 |
8 |
25.6 |
20 |
36 x 0.85 |
26.1 |
32.3 |
103 |
70 |
9.6 |
8 |
27.2 |
20 |
36 x 0.85 |
27.6 |
33.8 |
114 |
95 |
11.4 |
8 |
28.9 |
20 |
36 x 0.85 |
29.3 |
35.7 |
128 |
120 |
12.8 |
8 |
30.3 |
20 |
36 x 0.85 |
30.7 |
37.1 |
140 |
150 |
14.2 |
8 |
31.7 |
20 |
36 x 0.85 |
32.1 |
38.7 |
154 |
185 |
15.7 |
8 |
33.2 |
20 |
36 x 0.85 |
33.8 |
40.4 |
171 |
240 |
18 |
8 |
35.5 |
20 |
36 x 0.85 |
36.2 |
43 |
197 |
300 |
20.1 |
8 |
37.8 |
20 |
36 x 0.85 |
38.2 |
45.2 |
223 |
400 |
23 |
8 |
40.7 |
20 |
36 x 0.85 |
41.3 |
48.6 |
261 |
500 |
26.5 |
8 |
44.2 |
20 |
36 x 0.85 |
44.4 |
51.9 |
304 |
630 |
29.9 |
8 |
48 |
20 |
36 x 0.85 |
48 |
55.7 |
358 |
800 |
34.2 |
8 |
52.3 |
20 |
36 x 0.85 |
52.6 |
60.5 |
428 |
1000 |
40.2 |
8 |
59.5 |
21 |
37 x 0.85 |
56.7 |
64.6 |
505 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
50 |
0.641 |
0.821 |
0.821 |
0.163 |
0.178 |
0.223 |
18000 |
0.134 |
4.04 |
191 |
168 |
146 |
70 |
0.443 |
0.568 |
0.568 |
0.151 |
0.166 |
0.212 |
16000 |
0.148 |
3.81 |
238 |
204 |
178 |
95 |
0.32 |
0.41 |
0.41 |
0.143 |
0.159 |
0.204 |
15000 |
0.164 |
3.62 |
288 |
243 |
215 |
120 |
0.253 |
0.325 |
0.325 |
0.138 |
0.154 |
0.199 |
14000 |
0.176 |
3.5 |
331 |
275 |
244 |
150 |
0.206 |
0.264 |
0.264 |
0.134 |
0.149 |
0.195 |
13000 |
0.189 |
3.4 |
374 |
307 |
272 |
185 |
0.164 |
0.211 |
0.211 |
0.13 |
0.145 |
0.191 |
12000 |
0.202 |
3.31 |
429 |
346 |
306 |
240 |
0.125 |
0.161 |
0.161 |
0.125 |
0.14 |
0.186 |
11000 |
0.222 |
3.2 |
505 |
400 |
353 |
300 |
0.1 |
0.129 |
0.129 |
0.121 |
0.136 |
0.182 |
10000 |
0.242 |
3.11 |
575 |
448 |
395 |
400 |
0.0778 |
0.101 |
0.101 |
0.116 |
0.131 |
0.177 |
9100 |
0.267 |
3.02 |
668 |
509 |
449 |
500 |
0.0605 |
0.0797 |
0.0789 |
0.111 |
0.126 |
0.172 |
8100 |
0.297 |
2.93 |
772 |
576 |
528 |
630 |
0.0469 |
0.0629 |
0.0618 |
0.108 |
0.123 |
0.168 |
7300 |
0.329 |
2.86 |
891 |
650 |
595 |
800 |
0.0367 |
0.0507 |
0.0492 |
0.104 |
0.119 |
0.165 |
6600 |
0.366 |
2.8 |
1023 |
726 |
663 |
1000 |
0.0298 |
0.039 |
0.0387 |
0.1 |
0.115 |
0.161 |
5600 |
0.427 |
2.72 |
1152 |
799 |
728 |
1200 |
0.0247 |
0.0327 |
0.0323 |
0.0981 |
0.113 |
0.159 |
5200 |
0.461 |
2.68 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
50 |
8.1 |
8 |
25.6 |
32.9 |
23 x 1.35 |
29.9 |
34.4 |
125 |
70 |
9.6 |
8 |
27.2 |
45.8 |
32 x 1.35 |
31.5 |
36.2 |
150 |
95 |
11.4 |
8 |
28.9 |
61.5 |
43 x 1.35 |
33.2 |
37.9 |
180 |
120 |
12.8 |
8 |
30.3 |
68.7 |
48 x 1.35 |
34.6 |
39.5 |
200 |
150 |
14.2 |
8 |
31.7 |
68.7 |
48 x 1.35 |
36.2 |
41.1 |
215 |
185 |
15.7 |
8 |
33.2 |
68.7 |
48 x 1.35 |
37.7 |
42.8 |
230 |
240 |
18 |
8 |
35.5 |
68.7 |
48 x 1.35 |
40 |
45.1 |
255 |
300 |
20.1 |
8 |
37.8 |
68.7 |
48 x 1.35 |
42.3 |
47.8 |
285 |
400 |
23 |
8 |
40.7 |
68.7 |
48 x 1.35 |
45.2 |
50.9 |
320 |
500 |
26.5 |
8 |
44.2 |
68.7 |
48 x 1.35 |
48.7 |
54.6 |
370 |
630 |
29.9 |
8 |
48 |
68.7 |
48 x 1.35 |
52.5 |
58.6 |
430 |
800 |
34.2 |
8 |
52.3 |
68.7 |
48 x 1.35 |
56.8 |
63.4 |
500 |
1000 |
40.2 |
8 |
59.5 |
68.7 |
48 x 1.35 |
64 |
70.8 |
600 |
1200 |
43.8 |
8 |
63.5 |
68.7 |
48 x 1.35 |
68 |
75 |
680 |
