19/33kV单芯屏蔽,PVC护套电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

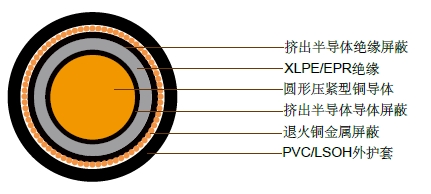

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
50 |
0.387 |
0.494 |
0.494 |
0.163 |
0.178 |
0.224 |
18000 |
0.133 |
4.05 |
246 |
216 |
188 |
70 |
0.268 |
0.342 |
0.342 |
0.154 |
0.169 |
0.215 |
16000 |
0.148 |
3.82 |
304 |
263 |
228 |
95 |
0.193 |
0.247 |
0.247 |
0.143 |
0.158 |
0.204 |
15000 |
0.165 |
3.61 |
370 |
314 |
272 |
120 |
0.153 |
0.195 |
0.195 |
0.137 |
0.153 |
0.198 |
14000 |
0.179 |
3.48 |
425 |
356 |
315 |
150 |
0.124 |
0.159 |
0.159 |
0.133 |
0.148 |
0.194 |
13000 |
0.191 |
3.38 |
482 |
398 |
352 |
185 |
0.0991 |
0.127 |
0.127 |
0.129 |
0.144 |
0.19 |
12000 |
0.205 |
3.29 |
552 |
448 |
396 |
240 |
0.0754 |
0.0976 |
0.0972 |
0.124 |
0.139 |
0.185 |
11000 |
0.227 |
3.17 |
650 |
518 |
458 |
300 |
0.0601 |
0.0786 |
0.0779 |
0.12 |
0.135 |
0.181 |
9800 |
0.247 |
3.09 |
743 |
582 |
514 |
400 |
0.047 |
0.0625 |
0.0616 |
0.115 |
0.13 |
0.176 |
8900 |
0.272 |
3 |
861 |
660 |
582 |
500 |
0.0366 |
0.0499 |
0.0487 |
0.111 |
0.126 |
0.172 |
8100 |
0.297 |
2.93 |
993 |
744 |
682 |
630 |
0.0283 |
0.0403 |
0.0387 |
0.108 |
0.123 |
0.169 |
7300 |
0.329 |
2.86 |
1139 |
835 |
764 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
50 |
8 |
8 |
25.5 |
20 |
36 x 0.85 |
26.2 |
32.4 |
133 |
70 |
9.6 |
8 |
27.1 |
20 |
36 x 0.85 |
27.6 |
33.8 |
157 |
95 |
11.5 |
8 |
29 |
20 |
36 x 0.85 |
29.3 |
35.7 |
188 |
120 |
13.1 |
8 |
30.6 |
20 |
36 x 0.85 |
30.7 |
37.1 |
216 |
150 |
14.5 |
8 |
32 |
20 |
36 x 0.85 |
32.1 |
38.7 |
247 |
185 |
16.1 |
8 |
33.6 |
20 |
36 x 0.85 |
33.9 |
40.5 |
288 |
240 |
18.5 |
8 |
36 |
20 |
36 x 0.85 |
36.2 |
43.0 |
350 |
300 |
20.7 |
8 |
38.4 |
20 |
36 x 0.85 |
38.4 |
45.4 |
416 |
400 |
23.6 |
8 |
41.3 |
20 |
36 x 0.85 |
41.8 |
49.1 |
510 |
500 |
26.5 |
8 |
44.2 |
20 |
36 x 0.85 |
45.1 |
52.6 |
615 |
630 |
29.9 |
8 |
47.9 |
20 |
36 x 0.85 |
48.7 |
56.4 |
760 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
50 |
0.387 |
0.494 |
0.494 |
0.163 |
0.178 |
0.224 |
18000 |
0.133 |
4.05 |
248 |
216 |
188 |
70 |
0.268 |
0.342 |
0.342 |
0.154 |
0.169 |
0.215 |
16000 |
0.148 |
3.82 |
305 |
262 |
227 |
95 |
0.193 |
0.247 |
0.247 |
0.143 |
0.158 |
0.204 |
15000 |
0.165 |
3.61 |
370 |
311 |
276 |
120 |
0.153 |
0.195 |
0.195 |
0.137 |
0.153 |
0.198 |
14000 |
0.179 |
3.48 |
424 |
352 |
311 |
150 |
0.124 |
0.159 |
0.159 |
0.133 |
0.148 |
0.194 |
13000 |
0.191 |
3.38 |
479 |
392 |
347 |
185 |
0.0991 |
0.127 |
0.127 |
0.129 |
0.144 |
0.19 |
12000 |
0.205 |
3.29 |
547 |
441 |
389 |
240 |
0.0754 |
0.0976 |
0.0972 |
0.124 |
0.139 |
0.185 |
11000 |
0.227 |
3.17 |
641 |
506 |
447 |
300 |
0.0601 |
0.0786 |
0.0779 |
0.12 |
0.135 |
0.181 |
9800 |
0.247 |
3.09 |
729 |
565 |
499 |
400 |
0.047 |
0.0625 |
0.0616 |
0.115 |
0.13 |
0.176 |
8900 |
0.272 |
3 |
840 |
636 |
583 |
500 |
0.0366 |
0.0499 |
0.0487 |
0.111 |
0.126 |
0.172 |
8100 |
0.297 |
2.93 |
961 |
711 |
651 |
630 |
0.0283 |
0.0403 |
0.0387 |
0.108 |
0.123 |
0.169 |
7300 |
0.329 |
2.86 |
1094 |
790 |
723 |
800 |
0.0221 |
0.0336 |
0.0315 |
0.102 |
0.117 |
0.163 |
6300 |
0.381 |
2.78 |
|
|
|
1000 |
0.0182 |
0.0245 |
0.024 |
0.1 |
0.115 |
0.161 |
5600 |
0.427 |
2.72 |
|
|
|
1200 |
0.015 |
0.0207 |
0.0201 |
0.0984 |
0.114 |
0.159 |
5200 |
0.461 |
2.68 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
50 |
8 |
8 |
25.5 |
48.7 |
34 x 1.35 |
29.8 |
34.3 |
170 |
70 |
9.6 |
8 |
27.1 |
68.7 |
48 x 1.35 |
31.4 |
36.1 |
215 |
95 |
11.5 |
8 |
29 |
68.7 |
48 x 1.35 |
33.3 |
38 |
245 |
120 |
13.1 |
8 |
30.6 |
68.7 |
48 x 1.35 |
34.9 |
39.8 |
280 |
150 |
14.5 |
8 |
32 |
68.7 |
48 x 1.35 |
36.5 |
41.4 |
310 |
185 |
16.1 |
8 |
33.6 |
68.7 |
48 x 1.35 |
38.1 |
43.2 |
345 |
240 |
18.5 |
8 |
36 |
68.7 |
48 x 1.35 |
40.5 |
45.9 |
410 |
300 |
20.7 |
8 |
38.4 |
68.7 |
48 x 1.35 |
42.9 |
48.4 |
475 |
400 |
23.6 |
8 |
41.3 |
68.7 |
48 x 1.35 |
45.8 |
51.5 |
575 |
500 |
26.5 |
8 |
44.2 |
68.7 |
48 x 1.35 |
48.7 |
54.9 |
685 |
630 |
29.9 |
8 |
47.9 |
68.7 |
48 x 1.35 |
52.4 |
58.8 |
815 |
800 |
35.9 |
8 |
54 |
68.7 |
48 x 1.35 |
58.5 |
65.3 |
1020 |
1000 |
40.2 |
8 |
59.5 |
68.7 |
48 x 1.35 |
64 |
71 |
1220 |
1200 |
43.8 |
8 |
63.5 |
68.7 |
48 x 1.35 |
68 |
75.2 |
1420 |
