19/33kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铝导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭

受机械损伤的地方。

标准

AS/NZS 1429.1

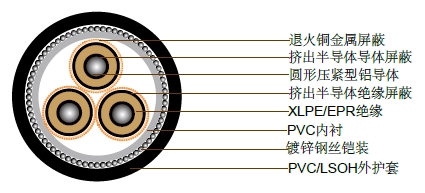

结构

导体: 圆形压紧型铝导体，遵循AS/NZS1125 最高连续工作温度：90°C

导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同

绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物

绝缘屏蔽: 挤出半导体材料

金属屏蔽: 退火铜丝: 10kA/1秒(重载)

内衬: PVC

铠装: 镀锌钢丝铠装

护套: 黑色5V-90聚氯乙烯 (PVC) – 标准

橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物低烟无卤 (LSOH) – 替代物

技术特性

导体截面积	20°C时，导体最大直流电阻	90°C时，频率为50Hz导体的交流电阻	50Hz时的电抗	20°C时的绝缘电阻	导体对屏蔽的电容	每相充电电流	每相介电损耗	最大介电强度	20°C时屏蔽的直流电阻	20°C时铠装的直流电阻	20°C时的零序直流电阻	50Hz时的零序电抗
mm	Ohm/km	Ohm/km	Ohm/km	MegOhm.km	μF x km	A x km	W x km	kV x mm	Ohm/km	Ohm/km	Ohm/km	Ohm/km
50	0.641	0.821	0.147	18000	0.134	0.798	60.7	4.04	0.559	0.302	1.23	0.0985
70	0.443	0.568	0.136	16000	0.148	0.885	67.3	3.81	0.392	0.288	0.942	0.0879
95	0.32	0.41	0.129	15000	0.164	0.977	74.3	3.62	0.294	0.272	0.744	0.0812
120	0.253	0.325	0.124	14000	0.176	1.05	79.9	3.5	0.265	0.264	0.647	0.0766
150	0.206	0.264	0.12	13000	0.189	1.13	85.5	3.4	0.265	0.25	0.593	0.0731
185	0.164	0.211	0.117	12000	0.202	1.2	91.5	3.31	0.265	0.241	0.543	0.0694
240	0.125	0.161	0.112	11000	0.222	1.32	101	3.2	0.266	0.226	0.492	0.0647
300	0.1	0.13	0.108	10000	0.242	1.44	110	3.11	0.265	0.216	0.458	0.0614
400	0.0778	0.102	0.103	9100	0.267	1.59	121	3.02	0.265	0.202	0.423	0.0565
500	0.0617	0.0815	0.099	8100	0.297	1.77	135	2.93	0.265	0.215	0.419	0.0524

电缆参数

导体截面积	导体直径	绝缘厚度	绝缘外径	线芯外的屏蔽截面积	屏蔽的构成股数/直径	屏蔽外径	内衬外径	铠装直径	铠装外径	电缆外径	电缆重量
mm2	mm	mm	mm	mm2	no x mm	mm	mm	mm	mm	mm	kg/100m
50	8.1	8	25.6	32.3	19 x 0.85	28.9	66.6	3.15	72.9	80.2	850
70	9.6	8	27.2	46	27 x 0.85	30.5	70.3	3.15	76.6	84	935
95	11.4	8	28.9	61.3	36 x 0.85	32.2	74	3.15	80.3	87.9	1030
120	12.8	8	30.3	68.1	40 x 0.85	33.6	77.2	3.15	83.5	91.3	1100
150	14.2	8	31.7	68.1	40 x 0.85	35.2	80.9	3.15	87.2	95.2	1190
185	15.7	8	33.2	68.1	40 x 0.85	36.7	84.1	3.15	90.4	98.8	1270
240	18	8	35.5	68.1	40 x 0.85	39	89.4	3.15	95.7	104.4	1400
300	20.1	8	37.8	68.1	40 x 0.85	41.3	94.6	3.15	100.9	110	1540
400	23	8	40.7	68.1	40 x 0.85	44.2	101	3.15	107.3	116.7	1720
500	26.5	8	44.2	68.1	40 x 0.85	47.7	109	3.15	115.3	125.2	1960
