19/33kV三芯屏蔽,PVC护套电缆(铝导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

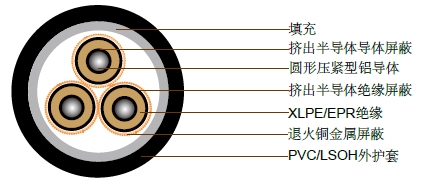

结构
导体: 圆形压紧型铝导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
50 |
0.641 |
0.821 |
0.147 |
18000 |
0.134 |
4.04 |
164 |
155 |
134 |
70 |
0.443 |
0.568 |
0.136 |
16000 |
0.148 |
3.81 |
203 |
189 |
163 |
95 |
0.32 |
0.41 |
0.129 |
15000 |
0.164 |
3.62 |
246 |
226 |
198 |
120 |
0.253 |
0.325 |
0.124 |
14000 |
0.176 |
3.5 |
283 |
257 |
226 |
150 |
0.206 |
0.264 |
0.12 |
13000 |
0.189 |
3.4 |
319 |
288 |
252 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
50 |
8.1 |
8 |
25.6 |
9.6 |
17 x 0.85 |
26.1 |
66.7 |
322 |
70 |
9.6 |
8 |
27.2 |
10.2 |
18 x 0.85 |
27.6 |
70.4 |
367 |
95 |
11.4 |
8 |
28.9 |
10.8 |
19 x 0.85 |
29.3 |
74.2 |
418 |
120 |
12.8 |
8 |
30.3 |
11.3 |
20 x 0.85 |
30.7 |
77.5 |
463 |
150 |
14.2 |
8 |
31.7 |
11.9 |
21 x 0.85 |
32.1 |
80.7 |
510 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
50 |
0.641 |
0.821 |
0.147 |
18000 |
0.134 |
4.04 |
164 |
155 |
134 |
70 |
0.443 |
0.568 |
0.136 |
16000 |
0.148 |
3.81 |
203 |
189 |
163 |
95 |
0.32 |
0.41 |
0.129 |
15000 |
0.164 |
3.62 |
246 |
226 |
198 |
120 |
0.253 |
0.325 |
0.124 |
14000 |
0.176 |
3.5 |
283 |
257 |
226 |
150 |
0.206 |
0.264 |
0.12 |
13000 |
0.189 |
3.4 |
319 |
288 |
252 |
185 |
0.164 |
0.211 |
0.117 |
12000 |
0.202 |
3.31 |
|
|
|
240 |
0.125 |
0.161 |
0.112 |
11000 |
0.222 |
3.2 |
|
|
|
300 |
0.1 |
0.13 |
0.108 |
10000 |
0.242 |
3.11 |
|
|
|
400 |
0.0778 |
0.102 |
0.103 |
9100 |
0.267 |
3.02 |
|
|
|
500 |
0.0617 |
0.0815 |
0.099 |
8100 |
0.297 |
2.93 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
50 |
8.1 |
8 |
25.6 |
10.8 |
19 x 0.85 |
28.9 |
69.5 |
355 |
70 |
9.6 |
8 |
27.2 |
15.3 |
27 x 0.85 |
30.5 |
73.1 |
415 |
95 |
11.4 |
8 |
28.9 |
20.4 |
36 x 0.85 |
32.2 |
77 |
480 |
120 |
12.8 |
8 |
30.3 |
22.7 |
40 x 0.85 |
33.6 |
80.2 |
525 |
150 |
14.2 |
8 |
31.7 |
22.7 |
40 x 0.85 |
35.2 |
83.9 |
580 |
185 |
15.7 |
8 |
33.2 |
22.7 |
40 x 0.85 |
36.7 |
87.3 |
635 |
240 |
18 |
8 |
35.5 |
22.7 |
40 x 0.85 |
39 |
92.9 |
730 |
300 |
20.1 |
8 |
37.8 |
22.7 |
40 x 0.85 |
41.3 |
98.1 |
820 |
400 |
23 |
8 |
40.7 |
22.7 |
40 x 0.85 |
44.2 |
104.8 |
955 |
500 |
26.5 |
8 |
44.2 |
22.7 |
40 x 0.85 |
47.7 |
112.9 |
1120 |
