19/33kV三芯单独屏蔽,PVC/SWA/PVC铠装电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

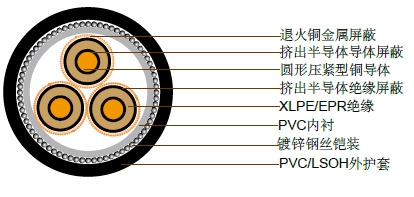

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125
最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 10kA/1秒(重载)
内衬: PVC
铠装: 镀锌钢丝铠装
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准 橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无
卤 (LSOH) – 替代物 技术特性
导体截面积 | 20°C时,导体最大直流电阻 | 90°C时,频 率为50Hz导体的交流电阻 | 50Hz时的电抗 | 20°C时的绝缘电阻 | 导体对屏蔽的电容 | 每相充电电流 | 每相介电损耗 | 最大介电强度 | 20°C时屏蔽的直流电阻 | 20°C时铠装的直流电阻 | 20°C时的零序直流电阻 | 50Hz时的零序电抗 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | Ohm/km | Ohm/km | Ohm/km | MegOhm.km | μF x km | A x km | W x km | kV x mm | Ohm/km | Ohm/km | Ohm/km | Ohm/km |
50 | 0.387 | 0.494 | 0.147 | 18000 | 0.133 | 0.796 | 60.5 | 4.05 | 0.366 | 0.302 | 0.884 | 0.0988 |
70 | 0.268 | 0.342 | 0.139 | 16000 | 0.148 | 0.883 | 67.1 | 3.82 | 0.265 | 0.288 | 0.682 | 0.0909 |
95 | 0.193 | 0.247 | 0.128 | 15000 | 0.165 | 0.984 | 74.8 | 3.61 | 0.265 | 0.272 | 0.596 | 0.0807 |
120 | 0.153 | 0.196 | 0.123 | 14000 | 0.179 | 1.07 | 81.1 | 3.48 | 0.265 | 0.261 | 0.548 | 0.0757 |
150 | 0.124 | 0.159 | 0.12 | 13000 | 0.191 | 1.14 | 86.8 | 3.38 | 0.266 | 0.247 | 0.509 | 0.0722 |
185 | 0.0991 | 0.128 | 0.116 | 12000 | 0.205 | 1.23 | 93.2 | 3.29 | 0.266 | 0.238 | 0.476 | 0.0685 |
240 | 0.0754 | 0.0978 | 0.111 | 11000 | 0.227 | 1.35 | 103 | 3.17 | 0.265 | 0.224 | 0.441 | 0.0637 |
300 | 0.0601 | 0.0788 | 0.107 | 9800 | 0.247 | 1.48 | 112 | 3.09 | 0.266 | 0.211 | 0.415 | 0.0605 |
400 | 0.047 | 0.0628 | 0.102 | 8900 | 0.272 | 1.62 | 123 | 3 | 0.266 | 0.198 | 0.389 | 0.0557 |
500 | 0.0373 | 0.0513 | 0.099 | 8100 | 0.297 | 1.77 | 135 | 2.93 | 0.265 | 0.215 | 0.395 | 0.0524 |
电缆参数
导体截面积 | 导体直径 | 绝缘厚度 | 绝缘外径 | 线芯外的屏蔽 截面积 | 屏蔽的构成 股数/直径 | 屏蔽外径 | 内衬外径 | 铠装直径 | 铠装外径 | 电缆外径 | 电缆重量 |
---|---|---|---|---|---|---|---|---|---|---|---|
mm2 | mm | mm | mm | mm2 | no x mm | mm | mm | mm | mm | mm | kg/100m |
50 | 8 | 8 | 25.5 | 49.4 | 29 x 0.85 | 28.8 | 66.5 | 3.15 | 72.8 | 80.1 | 950 |
70 | 9.6 | 8 | 27.1 | 68.1 | 40 x 0.85 | 30.4 | 70.2 | 3.15 | 76.5 | 83.9 | 1080 |
95 | 11.5 | 8 | 29 | 68.1 | 40 x 0.85 | 32.3 | 74.2 | 3.15 | 80.5 | 88.2 | 1220 |
120 | 13.1 | 8 | 30.6 | 68.1 | 40 x 0.85 | 33.9 | 78 | 3.15 | 84.3 | 92.1 | 1340 |
150 | 14.5 | 8 | 32 | 68.1 | 40 x 0.85 | 35.5 | 81.7 | 3.15 | 88 | 96 | 1490 |
185 | 16.1 | 8 | 33.6 | 68.1 | 40 x 0.85 | 37.1 | 85.2 | 3.15 | 91.5 | 99.9 | 1630 |
240 | 18.5 | 8 | 36 | 68.1 | 40 x 0.85 | 39.5 | 90.6 | 3.15 | 96.9 | 105.6 | 1880 |
300 | 20.7 | 8 | 38.4 | 68.1 | 40 x 0.85 | 41.9 | 95.9 | 3.15 | 102.2 | 111.3 | 2140 |
400 | 23.6 | 8 | 41.3 | 68.1 | 40 x 0.85 | 44.8 | 102.4 | 3.15 | 108.7 | 118.1 | 2510 |
500 | 26.5 | 8 | 44.2 | 68.1 | 40 x 0.85 | 47.7 | 109 | 3.15 | 115.3 | 125.2 | 2900 |
