工业电缆 | ||||||||||||||
|
19/33kV三芯屏蔽,PVC护套电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

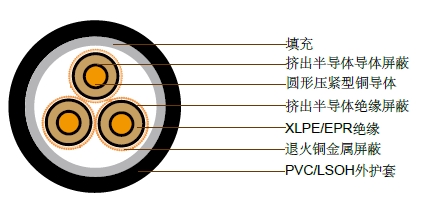

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
50 |
0.387 |
0.494 |
0.147 |
18000 |
0.133 |
4.05 |
212 |
200 |
173 |
70 |
0.268 |
0.342 |
0.139 |
16000 |
0.148 |
3.82 |
262 |
244 |
211 |
95 |
0.193 |
0.247 |
0.128 |
15000 |
0.165 |
3.61 |
317 |
292 |
256 |
120 |
0.153 |
0.196 |
0.123 |
14000 |
0.179 |
3.48 |
364 |
331 |
290 |
150 |
0.124 |
0.159 |
0.12 |
13000 |
0.191 |
3.38 |
411 |
372 |
325 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
50 |
8 |
8 |
25.5 |
9.6 |
17 x 0.85 |
26.2 |
66.9 |
415 |
70 |
9.6 |
8 |
27.1 |
10.2 |
18 x 0.85 |
27.6 |
70.4 |
499 |
95 |
11.5 |
8 |
29 |
10.8 |
19 x 0.85 |
29.3 |
74.5 |
600 |
120 |
13.1 |
8 |
30.6 |
11.3 |
20 x 0.85 |
30.7 |
77.8 |
690 |
150 |
14.5 |
8 |
32 |
11.9 |
21 x 0.85 |
32.1 |
81.0 |
795 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
50 |
0.387 |
0.494 |
0.147 |
18000 |
0.133 |
4.05 |
212 |
200 |
173 |
70 |
0.268 |
0.342 |
0.139 |
16000 |
0.148 |
3.82 |
262 |
244 |
211 |
95 |
0.193 |
0.247 |
0.128 |
15000 |
0.165 |
3.61 |
317 |
292 |
256 |
120 |
0.153 |
0.196 |
0.123 |
14000 |
0.179 |
3.48 |
364 |
331 |
290 |
150 |
0.124 |
0.159 |
0.12 |
13000 |
0.191 |
3.38 |
411 |
372 |
325 |
185 |
0.0991 |
0.128 |
0.116 |
12000 |
0.205 |
3.29 |
|
|
|
240 |
0.0754 |
0.0978 |
0.111 |
11000 |
0.227 |
3.17 |
|
|
|
300 |
0.0601 |
0.0788 |
0.107 |
9800 |
0.247 |
3.09 |
|
|
|
400 |
0.047 |
0.0628 |
0.102 |
8900 |
0.272 |
3 |
|
|
|
500 |
0.0373 |
0.0513 |
0.099 |
8100 |
0.297 |
2.93 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
50 |
8 |
8 |
25.5 |
16.5 |
29 x 0.85 |
28.8 |
69.4 |
460 |
70 |
9.6 |
8 |
27.1 |
22.7 |
40 x 0.85 |
30.4 |
73 |
560 |
95 |
11.5 |
8 |
29 |
22.7 |
40 x 0.85 |
32.3 |
77.3 |
665 |
120 |
13.1 |
8 |
30.6 |
22.7 |
40 x 0.85 |
33.9 |
81.1 |
765 |
150 |
14.5 |
8 |
32 |
22.7 |
40 x 0.85 |
35.5 |
84.8 |
875 |
185 |
16.1 |
8 |
33.6 |
22.7 |
40 x 0.85 |
37.1 |
88.4 |
990 |
240 |
18.5 |
8 |
36 |
22.7 |
40 x 0.85 |
39.5 |
94.1 |
1190 |
300 |
20.7 |
8 |
38.4 |
22.7 |
40 x 0.85 |
41.9 |
99.4 |
1410 |
400 |
23.6 |
8 |
41.3 |
22.7 |
40 x 0.85 |
44.8 |
106.2 |
1730 |
500 |
26.5 |
8 |
44.2 |
22.7 |
40 x 0.85 |
47.7 |
112.9 |
2070 |
