2芯聚氯乙烯绝缘扁线,450/750V
应用
这些电缆用于综合布线,在住宅,商业和工业设施不受机械损伤的地方可敷设于管道,直埋或地下管道安装使用。适用于照明和不需要接
地线的应用。
标准
AS/NZS 5000.2
AS 1125
AS 3808

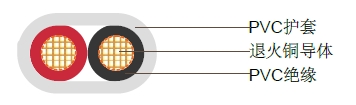

结构
导体: 退火铜.
最大工作温度:90°C绝缘: PVC V90
绝缘颜色: 2C: 红色,黑色
护套: 聚氯乙烯 PVC 3V90
护套颜色: 白色,也可选择其他颜色
技术特性
导体截面积 mm2 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
暴露在空气中 A | 包围在热的绝 缘内 A | 埋于管 道中 A | 20°C时的最 大直流电阻 Ohm/km | 75°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 单相电压 降 mV/Am | |
1 | 16 | 8 | 19 | 18.1 | 27.0 | 0.119 | 54.0 |
1.5 | 21 | 10 | 24 | 13.6 | 17.3 | 0.111 | 34.6 |
2.5 | 30 | 15 | 34 | 7.41 | 9.45 | 0.102 | 18.9 |
4 | 39 | 19 | 44 | 4.61 | 5.88 | 0.102 | 11.8 |
6 | 50 | 25 | 56 | 3.08 | 3.93 | 0.0967 | 7.86 |
10 | 68 | 34 | 75 | 1.83 | 2.33 | 0.0906 | 4.68 |
16 | 91 | 46 | 97 | 1.15 | 1.47 | 0.0861 | 2.94 |
电缆参数
标称导体截面积 mm2 | 导体股数/直径 | 标称绝缘厚度 mm | 标称护套厚度 mm | 标称线缆外径 mm | 电缆重量 kg/km | |
---|---|---|---|---|---|---|
最小 | 最大 | |||||
1.0 | 1/1.13 | 0.6 | 0.9 | 6.5x4.1 | 6.9x4.4 | 50 |
1.5 | 7/0.50 | 0.6 | 0.9 | 7.2x4.5 | 7.6x4.8 | 65 |
2.5 | 7/0.67 | 0.7 | 1 | 8.7x5.4 | 9.2x5.7 | 105 |
4 | 7/0.85 | 0.8 | 1.1 | 10.3x6.3 | 10.9x6.6 | 145 |
6 | 7/1.04 | 1.0 | 1.1 | 11.5x6.8 | 12.0x7.2 | 195 |
10 | 7/1.35 | 1.0 | 1.2 | 14.1x8.3 | 14.7x8.7 | 295 |
16 | 7/1.70 | 1.0 | 1.3 | 16.4x9.5 | 17.1x10.0 | 435 |
