2+E聚氯乙烯绝缘,聚氯乙烯护套圆线,450/750V

应用

这些电缆用于总线,支线和支电路中,在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道,直埋或安装于地下管道中。

标准

AS/NZS 5000.1

AS/NZS 3008

AS/NZS 1125

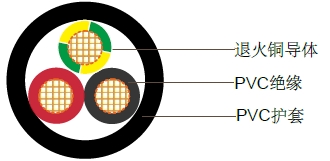

结构

导体: 退火铜.

绝缘: 聚氯乙烯 PVC V-90

绝缘颜色: 2C + E - 红色,黑色,黄绿色

护套: 聚氯乙烯 PVC 5V-90

护套颜色: 黑色,也可选择其他颜色

技术特性

导体 额定电流 电气性能
截面积 mm2 暴露在空气中 A 直埋 A 埋于管道中A 20°C时的最 大直流电阻 Ohm/km 75°C时的最大交 流电阻 Ohm/km 电抗 Ohm/km 单相电压降 @75°C mV/Am
1.5 21 31 24 13.6 16.5 0.111 33.0
2.5 30 44 34 7.41 9.01 0.102 18.0
4 39 57 44 4.61 5.61 0.102 11.2
6 50 72 56 3.08 3.75 0.097 7.50

电缆参数

标称导体截面 积 mm2 导体股数/直径 标称绝缘厚度 mm 标称接地线截 面积 mm2 标称护套厚度 mm 标称线缆外径 mm 电缆重量 kg/km
1.5 7/0.50 0.6 1.5 0.9 8.5 110
2.5 7/0.67 0.7 2.5 1 10.1 170
4 7/0.85 0.8 2.5 1.1 11.2 220
6 7/1.04 1.0 2.5 1.1 12.3 250
