2+E聚氯乙烯绝缘扁线,450/750V
应用
这些电缆用于综合布线,在住宅,商业和工业设施不受机械损伤的地方可敷设于管道,直埋或地下管道安装使用。适用于单相电使用,需
要接地应用。
标准
AS/NZS 5000.2,
AS 1125
AS 3808

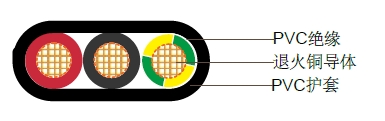

结构
导体: 退火铜
最大工作温度:90°C
绝缘: PVC V90
绝缘颜色: 红色,黑色,黄绿色护套: 聚氯乙烯 PVC 3V90 护套颜色: 白色,也可选择其他颜色
技术特性
导体截面积 mm2 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
暴露在空气中 A | 包围在热的绝 缘内 A | 埋于管道 中 A | 20°C时的最 大直流电阻 Ohm/km | 75°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 单相电压降 mV/Am | |
1 | 16 | 8 | 19 | 18.1 | 27.0 | 0.119 | 54.1 |
1.5 | 21 | 10 | 24 | 13.6 | 17.3 | 0.111 | 34.7 |
2.5 | 30 | 15 | 34 | 7.41 | 9.45 | 0.102 | 19.0 |
4 | 39 | 19 | 44 | 4.61 | 5.88 | 0.102 | 11.8 |
6 | 50 | 25 | 56 | 3.08 | 3.93 | 0.0967 | 7.9 |
10 | 68 | 34 | 75 | 1.83 | 2.33 | 0.0906 | 4.7 |
16 | 91 | 46 | 97 | 1.15 | 1.47 | 0.0861 | 2.95 |
电缆参数
标称导体截面积 mm2 | 导体股数/直径 | 标称绝缘厚度 mm | 接地线导体截面积 mm2 | 标称护套厚度 mm | 标称线缆外径 mm | 电缆重量 kg/km | |
---|---|---|---|---|---|---|---|
最小 | 最大 | ||||||
1.0 | 1/1.13 | 0.6 | 1.0 | 0.9 | 8.8x4.1 | 9.3x4.4 | 75 |
1.5 | 7/0.50 | 0.6 | 1.5 | 0.9 | 10.0x4.5 | 10.0x4.5 | 95 |
2.5 | 7/0.67 | 0.7 | 2.5 | 1 | 12.1x5.4 | 12.7x5.7 | 145 |
4 | 7/0.85 | 0.8 | 2.5 | 1.1 | 13.7x6.3 | 14.4x6.6 | 220 |
6 | 7/1.04 | 1.0 | 2.5 | 1.1 | 14.9x6.9 | 15.6x7.3 | 290 |
10 | 7/1.35 | 1.0 | 4 | 1.2 | 18.9x8.3 | 19.0x8.7 | 440 |
16 | 7/1.70 | 1.0 | 6 | 1.3 | 21.0x9.5 | 22.0x10.0 | 645 |
