2+E聚乙烯绝缘,聚氯乙烯护套非铠装电缆,0.6/1kV
应用
这些电缆用于总线,支线和支电路中,在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道,直埋或安装于地下管道中。
标准
AS/NZS 5000.1
AS/NZS 3008
AS/NZS 1125

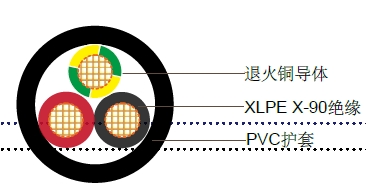

结构
导体: 退火铜.
绝缘: XLPE X-90.
绝缘颜色: 2C + E - 红色,黑色,黄绿色
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 黑色,也可选择其他颜色
技术特性
导体 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
截面积 mm2 | 暴露在空气中 A | 直埋A | 埋于管道中A | 20°C时的最 大直流电阻 Ohm/km | 90°C时的最大交 流电阻 Ohm/km | 电抗 Ohm/km | 单相电压降 @90°C mV/Am |
10 | 80 | 107 | 82 | 1.83 | 2.33 | 0.084 | 1.68 |
16 | 107 | 139 | 107 | 1.51 | 1.47 | 0.081 | 2.95 |
25 | 143 | 182 | 139 | 0.727 | 0.927 | 0.081 | 1.86 |
35 | 160 | 130 | 160 | 0.524 | 0.669 | 0.0786 | 1.35 |
50 | 195 | 160 | 190 | 0.387 | 0.494 | 0.0751 | 1.00 |
70 | 250 | 200 | 235 | 0.268 | 0.343 | 0.0741 | 0.703 |
95 | 310 | 240 | 285 | 0.193 | 0.248 | 0.0725 | 0.520 |
120 | 360 | 285 | 325 | 0.153 | 0.197 | 0.0713 | 0.423 |
电缆参数
标称导体 截面积 mm2 | 导体股数/直径 | 标称绝缘厚 度 mm | 标称接地线 截面积 mm2 | 标称接地线 绝缘厚度 mm | 标称 护套厚度 mm | 标称 线缆外径 mm | 电缆重量 kg/km |
---|---|---|---|---|---|---|---|
10 | 7/1.35 | 0.7 | 4 | 0.7 | 1.4 | 14.9 | 380 |
16 | 7/1.70 | 0.7 | 6 | 0.7 | 1.4 | 16.6 | 520 |
25 | 7/2.14 | 0.9 | 6 | 0.7 | 1.4 | 20.2 | 750 |
35 | 7/2.65 | 0.9 | 10 | 0.7 | 1.4 | 23.0 | 985 |
50 | 19/1.89 | 1.0 | 16 | 0.7 | 1.4 | 24.1 | 1310 |
70 | 19/2.24 | 1.1 | 25 | 0.9 | 1.4 | 29.8 | 1860 |
95 | 19/2.65 | 1.1 | 25 | 0.9 | 1.5 | 31.6 | 2415 |
120 | 19/2.94 | 1.2 | 35 | 0.9 | 1.6 | 35.5 | 3055 |
