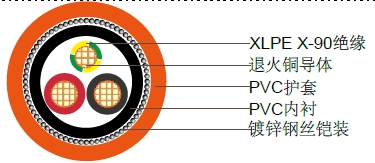

2+E聚乙烯绝缘，聚氯乙烯护套铠装电缆,0.6/1kV
应用
这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
AS/NZS |
5000.1 |
|---|---|
AS/NZS |
3008 |
AS/NZS |
1125 |
结构
导体: 退火铜
绝缘: XLPE X-90.
绝缘颜色: 2C + E - 红色,黑色,黄绿色
内衬: 聚氯乙烯 PVC 5V-90
内衬颜色: 黑色
铠装: 镀锌钢丝
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 橘色,也可选择其他颜色
技术特性
| 导体 | 额定电流 | 电气性能 | |||||
|---|---|---|---|---|---|---|---|
| 截面积 mm2 | 暴露在空气中 A | 直埋 A | 埋于管 道中 A | 20°C时的最 大直流电阻 Ohm/km | 90°C时的最大交 流电阻 Ohm/km | 电抗 Ohm/km | 单相电压降 @90°C mV/Am |
| 16 | 97 | 130 | 100 | 1.15 | 1.47 | 0.0805 | 2.95 |
| 25 | 130 | 170 | 130 | 0.727 | 0.927 | 0.0808 | 1.86 |
| 35 | 160 | 205 | 160 | 0.524 | 0.669 | 0.0786 | 1.35 |
| 50 | 195 | 245 | 190 | 0.387 | 0.494 | 0.0751 | 1.00 |
| 70 | 250 | 300 | 235 | 0.268 | 0.343 | 0.0741 | 0.703 |
| 95 | 310 | 360 | 285 | 0.193 | 0.248 | 0.0725 | 0.520 |
| 120 | 360 | 410 | 325 | 0.153 | 0.197 | 0.0713 | 0.423 |
电缆参数
| 标称导体截 面积 mm2 | 导体股数/直径 | 标称 绝缘厚度 mm | 标称接地线 截面积 mm2 | 标称接地线 绝缘厚度 mm | 内衬外径 mm | 铠装直径 mm | 标称 线缆外径 mm | 电缆重量 kg/km |
|---|---|---|---|---|---|---|---|---|
| 16 | 7/1.70 | 0.7 | 6 | 0.7 | 15.3 | 1.25 | 21.6 | 1100 |
| 25 | 7/2.14 | 0.9 | 6 | 0.7 | 19.2 | 1.25 | 25.8 | 1310 |
| 35 | 7/2.65 | 0.9 | 10 | 0.7 | 21.3 | 1.6 | 26.8 | 1765 |
| 50 | 19/1.89 | 1.0 | 16 | 0.7 | 24.1 | 1.6 | 29.7 | 2185 |
| 70 | 19/2.24 | 1.1 | 25 | 0.9 | 28.2 | 1.6 | 33.6 | 2745 |
| 95 | 19/2.65 | 1.1 | 25 | 0.9 | 31.7 | 2.0 | 37.7 | 3650 |
| 120 | 19/2.94 | 1.2 | 35 | 0.9 | 35.4 | 2.0 | 41.8 | 4600 |
