3芯聚氯乙烯绝缘扁线,450/750V
应用
这些电缆用于综合布线,在住宅,商业和工业设施不受机械损伤的地方可敷设于管道,直埋或地下管道安装使用。适用于双向或中间开关
应用。
标准
AS/NZS 5000.2
AS 1125
AS 3808

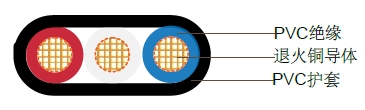

结构
导体: 退火铜.
最大工作温度:90°C
绝缘: PVC V90
绝缘颜色:
3C: 红色,白色,蓝色护套: 聚氯乙烯 PVC 3V90 护套颜色: 白色,也可选择其他颜色
技术特性
导体截面积 mm2 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
暴露在空气中 A | 包围在热的绝 缘内 A | 埋于管道 中 A | 20°C时的最 大直流电阻 Ohm/km | 75°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 三相电的 电压降 mV/Am | |
1 | 14 | 7 | 17 | 18.1 | 27.0 | 0.119 | 54.1 |
1.5 | 17 | 9 | 21 | 13.6 | 17.3 | 0.111 | 34.7 |
2.5 | 25 | 13 | 29 | 7.41 | 9.45 | 0.102 | 19.0 |
4 | 33 | 17 | 37 | 4.61 | 5.85 | 0.102 | 11.8 |
电缆参数
标称导体截面积 mm2 | 导体股数/直径 | 标称绝缘厚度 mm | 标称护套厚度 mm | 标称线缆外径 mm | 电缆重量 kg/km | |
---|---|---|---|---|---|---|
最小 | 最大 | |||||
1.0 | 1/1.13 | 0.6 | 0.9 | 8.8x4.1 | 9.3x4.4 | 75 |
1.5 | 7/0.50 | 0.6 | 0.9 | 9.9x4.5 | 10.4x4.8 | 95 |
2.5 | 7/0.67 | 0.7 | 1 | 12.1x5.4 | 12.7x5.7 | 145 |
4 | 7/0.85 | 0.8 | 1.1 | 14.7x6.4 | 15.4x6.7 | 220 |
