3+E聚氯乙烯绝缘，聚氯乙烯护套圆线,450/750V

应用

这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。

标准

AS/NZS 5000.1

AS/NZS 3008

AS/NZS 1125

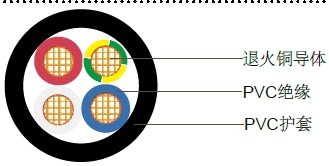

结构

导体: 退火铜

绝缘: 聚氯乙烯 PVC V-90

绝缘颜色: 3C + E –红色,白色,蓝色,黄绿色

护套: 聚氯乙烯 PVC 5V-90

护套颜色: 黑色,也可选择其他颜色

技术特性

导体	额定电流			电气性能
截面积 mm2	暴露在空气 中 A	直埋 A	埋于管道中 A	20°C时的最 大直流电阻 Ohm/km	75°C时的最 大交流电阻 Ohm/km	电抗 Ohm/km	75°C时三相 电的电压降 mV/Am
1.5	17	26	21	13.6	16.5	0.111	28.6
2.5	25	37	29	7.41	9.01	0.102	15.6
4	33	48	37	4.61	5.61	0.102	9.71
6	42	61	47	3.08	3.75	0.0967	6.49

电缆参数

标称导体截面 积 mm2	导体股数/直径	标称绝缘厚度 mm	标称接地线截 面积 mm2	标称护套厚度 mm	标称线缆外径 mm	电缆重量 kg/km
1.5	7/0.50	0.6	1.5	0.9	9.2	130
2.5	7/0.67	0.7	2.5	1	11.4	210
4	7/0.85	0.8	2.5	1.1	12.4	280
6	7/1.04	1.0	2.5	1.1	13.8	330
