3+E聚乙烯绝缘，聚氯乙烯护套铠装电缆,0.6/1kV

应用

这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。

标准

 AS/NZS   5000.1

AS/NZS    3008

AS/NZS    1125

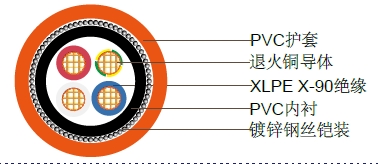

结构

导体: 退火铜

绝缘: XLPE X-90

绝缘颜色: 3C + E –红色,白色,蓝色,黄绿色

内衬: 聚氯乙烯 PVC 5V-90

内衬颜色: 黑色

铠装: 镀锌钢丝

护套: 聚氯乙烯 PVC 5V-90

护套颜色: 橘色,也可选择其他颜色

技术特性

导体	额定电流			电气性能
截面积 mm2	暴露在空气 中 A	直埋 A	埋于管道中 A	20°C时的最 大直流电阻 Ohm/km	90°C时的最 大交流电阻 Ohm/km	电抗 Ohm/km	90°C时三相 电的电压降 mV/Am
16	83	110	83	1.15	1.47	0.0805	2.55
25	110	145	110	0.727	0.927	0.0808	1.61
35	135	170	135	0.524	0.669	0.0786	1.17
50	170	205	160	0.387	0.494	0.0751	0.868
70	215	250	200	0.268	0.343	0.0741	0.609
95	265	300	240	0.193	0.248	0.0725	0.450

导体	额定电流			电气性能
截面积 mm2	暴露在空气 中 A	直埋 A	埋于管道中 A	20°C时的最 大直流电阻 Ohm/km	90°C时的最 大交流电阻 Ohm/km	电抗 Ohm/km	90°C时三相 电的电压降 mV/Am
120	305	345	275	0.153	0.197	0.0713	0.366
150	350	385	310	0.124	0.160	0.0718	0.307
185	405	435	355	0.0991	0.129	0.0720	0.259
240	480	500	420	0.0754	0.0998	0.0709	0.216

电缆参数

标称导体 截面积 mm2	导体股数/直径	标称 绝缘厚度 mm	标称接地线 截面积 mm2	标称接地线 绝缘厚度 mm	内衬外径 mm	铠装直径 mm	标称 线缆外径 mm	电缆重量 kg/km
16	7/1.70	0.7	6	0.7	17.5	1.25	22.8	1285
25	7/2.14	0.9	6	0.7	22.2	1.6	26.7	1845
35	7/2.65	0.9	10	0.7	23.5	1.6	28.7	2315
50	19/1.89	1.0	16	0.7	26.7	1.6	32.0	2935
70	19/2.24	1.1	25	0.9	31.7	2.0	38.3	3880
95	19/2.65	1.1	25	0.9	25.6	2.0	43.1	5250
120	19/2.94	1.2	35	0.9	39.9	2.0	45.4	5765
150	19/3.28	1.4	50	1.0	41.1	2.5	51.4	7560
185	37/2.65	1.6	70	1.1	46.1	2.5	56.6	9220
240	37/2.94	1.7	95	1.1	52.4	2.5	63.3	11740
