3.8/6.6kV三芯单独屏蔽,PVC/SWA/PVC铠装电缆(铝导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

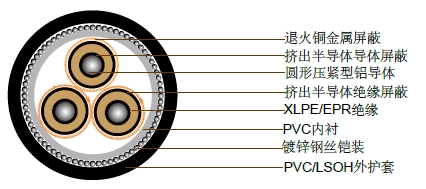

结构
导体: 圆形压紧型铝导体,遵循AS/NZS1125
最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 10kA/1秒(重载)
内衬: PVC
铠装: 镀锌钢丝铠装
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准 橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无
卤 (LSOH) – 替代物
技术特性
导体截面积 | 20°C时,导体最大直流电阻 | 90°C时,频 率为50Hz导体的交流电阻 | 50Hz时的电抗 | 20°C时的绝缘电阻 | 导体对屏蔽的电容 | 每相充电电流 | 每相介电损耗 | 最大介电强度 | 20°C时屏蔽的直流电阻 | 20°C时铠装的直流电阻 | 20°C时的零序直流电阻 | 50Hz时的零序电抗 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
mm2 | Ohm/km | Ohm/km | Ohm/km | MegOhm.km | μF x km | A x km | W x km | kV x mm | Ohm/km | Ohm/km | Ohm/km | Ohm/km |
35 | 0.868 | 1.11 | 0.12 | 8700 | 0.278 | 0.332 | 5.04 | 1.92 | 0.761 | 0.643 | 1.91 | 0.0709 |
50 | 0.641 | 0.822 | 0.115 | 7800 | 0.309 | 0.369 | 5.61 | 1.87 | 0.559 | 0.616 | 1.52 | 0.0658 |
70 | 0.443 | 0.569 | 0.106 | 6800 | 0.353 | 0.422 | 6.41 | 1.82 | 0.393 | 0.559 | 1.14 | 0.0574 |
95 | 0.32 | 0.41 | 0.101 | 6000 | 0.4 | 0.478 | 7.26 | 1.77 | 0.295 | 0.521 | 0.884 | 0.0528 |
120 | 0.253 | 0.325 | 0.0976 | 5500 | 0.439 | 0.524 | 7.96 | 1.74 | 0.265 | 0.487 | 0.769 | 0.0497 |
150 | 0.206 | 0.265 | 0.0948 | 5100 | 0.477 | 0.569 | 8.66 | 1.72 | 0.266 | 0.465 | 0.714 | 0.0472 |
185 | 0.164 | 0.211 | 0.0923 | 4700 | 0.518 | 0.618 | 9.4 | 1.7 | 0.265 | 0.438 | 0.66 | 0.0449 |
240 | 0.125 | 0.162 | 0.0896 | 4300 | 0.561 | 0.67 | 10.2 | 1.62 | 0.265 | 0.312 | 0.556 | 0.0424 |
300 | 0.1 | 0.13 | 0.0885 | 4100 | 0.582 | 0.695 | 10.6 | 1.5 | 0.265 | 0.288 | 0.515 | 0.0415 |
400 | 0.0778 | 0.102 | 0.0857 | 3900 | 0.613 | 0.731 | 11.1 | 1.39 | 0.265 | 0.261 | 0.473 | 0.039 |
电缆参数
导体截面积 | 导体直径 | 绝缘厚度 | 绝缘外径 | 线芯外的屏蔽 截面积 | 屏蔽的构成 股数/直径 | 屏蔽外径 | 内衬外径 | 铠装直径 | 铠装外径 | 电缆外径 | 电缆重量 |
---|---|---|---|---|---|---|---|---|---|---|---|
mm2 | mm | mm | mm | mm2 | no x mm | mm | mm | mm | mm | mm | kg/100m |
35 | 6.9 | 2.5 | 13 | 23.8 | 14 x 0.85 | 16.3 | 38.6 | 2.5 | 43.6 | 48.6 | 370 |
50 | 8.1 | 2.5 | 14.2 | 32.3 | 19 x 0.85 | 17.5 | 41.1 | 2.5 | 46.1 | 51.5 | 410 |
70 | 9.6 | 2.5 | 15.8 | 46 | 27 x 0.85 | 19.1 | 44.7 | 2.5 | 49.7 | 55.3 | 480 |
95 | 11.4 | 2.5 | 17.5 | 61.3 | 36 x 0.85 | 20.8 | 48.6 | 2.5 | 53.6 | 59.4 | 555 |
120 | 12.8 | 2.5 | 18.9 | 68.1 | 40 x 0.85 | 22.2 | 51.6 | 2.5 | 56.6 | 62.6 | 615 |
150 | 14.2 | 2.5 | 20.3 | 68.1 | 40 x 0.85 | 23.6 | 54.9 | 2.5 | 59.9 | 66.1 | 665 |
185 | 15.7 | 2.5 | 21.8 | 68.1 | 40 x 0.85 | 25.1 | 58.3 | 2.5 | 63.3 | 69.7 | 735 |
240 | 18 | 2.6 | 24.3 | 68.1 | 40 x 0.85 | 27.6 | 63.9 | 3.15 | 70.2 | 77.3 | 940 |
300 | 20.1 | 2.8 | 27 | 68.1 | 40 x 0.85 | 30.3 | 70 | 3.15 | 76.3 | 83.7 | 1070 |
400 | 23 | 3 | 30.3 | 68.1 | 40 x 0.85 | 33.6 | 77.2 | 3.15 | 83.5 | 91.4 | 1240 |
