3.8/6.6kV三芯屏蔽，PVC护套电缆(铝导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭

受机械损伤的地方。

标准

AS/NZS 1429.1

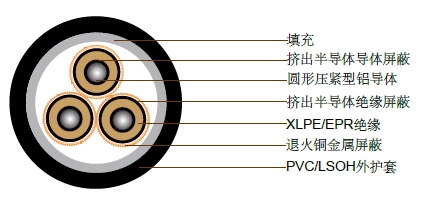

结构

导体: 圆形压紧型铝导体，遵循AS/NZS1125 最高连续工作温度：90°C

导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同

绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物

绝缘屏蔽: 挤出半导体材料

金属屏蔽: 退火铜丝: 3kA/1秒(轻载)

退火铜丝: 10kA/1秒(重载)

护套: 黑色5V-90聚氯乙烯 (PVC) – 标准

橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积	20°C时，导体最大直流电阻	90°C时，频率为50Hz导体的交流电阻	50Hz时的电抗	20°C时的绝缘电阻	导体对屏蔽的电容	最大介电强度	额定电流
导体截面积	20°C时，导体最大直流电阻	90°C时，频率为50Hz导体的交流电阻	50Hz时的电抗	20°C时的绝缘电阻	导体对屏蔽的电容	最大介电强度	露天	露天	露天
mm2	Ohm/km	Ohm/km	Ohm/km	MegOhm.km	μF x km	kV x mm	A	A	A
35	0.868	1.11	0.12	8700	0.278	1.92	122	137	114
50	0.641	0.822	0.115	7800	0.309	1.87	95	166	137
70	0.443	0.569	0.106	6800	0.353	1.82	185	193	176
95	0.32	0.41	0.101	6000	0.4	1.77	222	238	198
120	0.253	0.325	0.0976	5500	0.439	1.74	257	270	225
150	0.206	0.265	0.0948	5100	0.477	1.72	293	306	254
185	0.164	0.211	0.0923	4700	0.518	1.7	333	342	292
240	0.125	0.162	0.0896	4300	0.561	1.62	390	394	331
300	0.1	0.13	0.0885	4100	0.582	1.5	447	447	378

电缆参数

轻载

导体截面积	导体直径	绝缘厚度	绝缘外径	每芯的屏蔽截面积	屏蔽的构成股数/直径	屏蔽外径	电缆外径	电缆重量
mm2	mm	mm	mm	mm2	no x mm	mm	mm	kg/100m
35	6.9	2.5	13	6.8		14.5	39.5	123
50	8.1	2.5	14.2	6.8		15.6	42.1	141
70	9.6	2.5	15.8	7.9		17.3	45.9	174
95	11.4	2.5	17.5	8.5		18.9	49.6	209
120	12.8	2.5	18.9	9.1		20.5	53.2	241
150	14.2	2.5	20.3	9.6		21.9	56.4	276
185	15.7	2.5	21.8	10.2		23.5	60.1	320
240	18	2.6	24.3	10.8		26.1	66.2	392
300	20.1	2.8	27	11.9		29.0	72.7	473

技术特性

重载

导体截面积	20°C时，导体最大直流电阻	90°C时，频率为50Hz导体的交流电阻	50Hz时的电抗	20°C时的绝缘电阻	导体对屏蔽的电容	最大介电强度	额定电流
导体截面积	20°C时，导体最大直流电阻	90°C时，频率为50Hz导体的交流电阻	50Hz时的电抗	20°C时的绝缘电阻	导体对屏蔽的电容	最大介电强度	露天	露天	露天
mm2	Ohm/km	Ohm/km	Ohm/km	MegOhm.km	μF x km	kV x mm	A	A	A
35	0.868	1.11	0.12	8700	0.278	1.92	122	137	114
50	0.641	0.822	0.115	7800	0.309	1.87	95	166	137
70	0.443	0.569	0.106	6800	0.353	1.82	185	193	176
95	0.32	0.41	0.101	6000	0.4	1.77	222	238	198
120	0.253	0.325	0.0976	5500	0.439	1.74	257	270	225
150	0.206	0.265	0.0948	5100	0.477	1.72	293	306	254
185	0.164	0.211	0.0923	4700	0.518	1.7	333	342	292
240	0.125	0.162	0.0896	4300	0.561	1.62	390	394	331
300	0.1	0.13	0.0885	4100	0.582	1.5	447	447	378
400	0.0778	0.102	0.0857	3900	0.613	1.39

电缆参数

重载

导体截面积	导体直径	绝缘厚度	绝缘外径	每芯的屏蔽截面积	屏蔽的构成股数/直径	屏蔽外径	电缆外径	电缆重量
mm2	mm	mm	mm	mm2	no x mm	mm	mm	kg/100m
35	6.9	2.5	13	7.9	14 x 0.85	16.3	40.5	140
50	8.1	2.5	14.2	10.8	19 x 0.85	17.5	43.1	170
70	9.6	2.5	15.8	15.3	27 x 0.85	19.1	46.8	210
95	11.4	2.5	17.5	20.4	36 x 0.85	20.8	50.8	270
120	12.8	2.5	18.9	22.7	40 x 0.85	22.2	54.1	305
150	14.2	2.5	20.3	22.7	40 x 0.85	23.6	57.3	340
185	15.7	2.5	21.8	22.7	40 x 0.85	25.1	60.8	385
240	18	2.6	24.3	22.7	40 x 0.85	27.6	66.6	465
300	20.1	2.8	27	22.7	40 x 0.85	30.3	72.8	550
400	23	3	30.3	22.7	40 x 0.85	33.6	80.3	660
