3.8/6.6kV三芯屏蔽,PVC护套电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

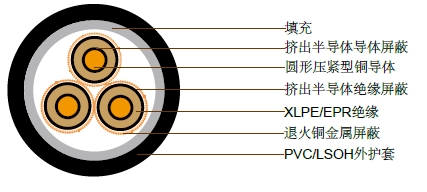

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
16 |
1.15 |
1.47 |
0.134 |
11000 |
0.221 |
2.06 |
100 |
115 |
95 |
25 |
0.727 |
0.927 |
0.127 |
9700 |
0.248 |
1.99 |
129 |
147 |
122 |
35 |
0.524 |
0.668 |
0.12 |
8700 |
0.276 |
1.93 |
156 |
176 |
150 |
50 |
0.387 |
0.494 |
0.115 |
7800 |
0.308 |
1.87 |
193 |
213 |
176 |
70 |
0.268 |
0.342 |
0.109 |
6900 |
0.352 |
1.82 |
238 |
247 |
225 |
95 |
0.193 |
0.247 |
0.101 |
6000 |
0.404 |
1.77 |
284 |
304 |
253 |
120 |
0.153 |
0.196 |
0.0969 |
5400 |
0.447 |
1.74 |
329 |
345 |
289 |
150 |
0.124 |
0.16 |
0.0942 |
5000 |
0.486 |
1.72 |
375 |
392 |
325 |
185 |
0.0991 |
0.128 |
0.0917 |
4600 |
0.53 |
1.69 |
426 |
436 |
373 |
240 |
0.0754 |
0.0986 |
0.089 |
4200 |
0.576 |
1.61 |
497 |
501 |
422 |
300 |
0.0601 |
0.0798 |
0.0879 |
4000 |
0.597 |
1.49 |
567 |
567 |
479 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
16 |
4.8 |
2.5 |
11 |
5.7 |
9 x 0.85 |
12.4 |
34.6 |
120 |
25 |
5.8 |
2.5 |
12 |
6.2 |
|
13.6 |
37.3 |
154 |
35 |
6.8 |
2.5 |
13 |
6.8 |
|
14.5 |
39.5 |
190 |
50 |
8 |
2.5 |
14.1 |
6.8 |
|
15.6 |
42.1 |
231 |
70 |
9.6 |
2.5 |
15.7 |
7.9 |
|
17.3 |
45.9 |
302 |
95 |
11.5 |
2.5 |
17.6 |
8.5 |
|
18.9 |
49.6 |
387 |
120 |
13.1 |
2.5 |
19.2 |
9.1 |
|
20.5 |
53.2 |
467 |
150 |
14.5 |
2.5 |
20.6 |
9.6 |
|
21.9 |
56.4 |
554 |
185 |
16.1 |
2.5 |
22.2 |
10.2 |
|
23.5 |
60.1 |
669 |
240 |
18.5 |
2.6 |
24.9 |
10.8 |
|
26.1 |
66.2 |
859 |
300 |
20.7 |
2.8 |
27.6 |
11.9 |
|
29.0 |
72.7 |
1059 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
16 |
1.15 |
1.47 |
0.134 |
11000 |
0.221 |
2.06 |
100 |
115 |
95 |
25 |
0.727 |
0.927 |
0.127 |
9700 |
0.248 |
1.99 |
129 |
147 |
120 |
35 |
0.524 |
0.668 |
0.12 |
8700 |
0.276 |
1.93 |
156 |
176 |
147 |
50 |
0.387 |
0.494 |
0.115 |
7800 |
0.308 |
1.87 |
193 |
213 |
176 |
70 |
0.268 |
0.342 |
0.109 |
6900 |
0.352 |
1.82 |
238 |
247 |
225 |
95 |
0.193 |
0.247 |
0.101 |
6000 |
0.404 |
1.77 |
284 |
304 |
253 |
120 |
0.153 |
0.196 |
0.0969 |
5400 |
0.447 |
1.74 |
329 |
345 |
289 |
150 |
0.124 |
0.16 |
0.0942 |
5000 |
0.486 |
1.72 |
375 |
392 |
325 |
185 |
0.0991 |
0.128 |
0.0917 |
4600 |
0.53 |
1.69 |
426 |
436 |
373 |
240 |
0.0754 |
0.0986 |
0.089 |
4200 |
0.576 |
1.61 |
497 |
501 |
430 |
300 |
0.0601 |
0.0798 |
0.0879 |
4000 |
0.597 |
1.49 |
567 |
567 |
488 |
400 |
0.047 |
0.064 |
0.0852 |
3800 |
0.627 |
1.38 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
16 |
4.8 |
2.5 |
11 |
5.7 |
10 x 0.85 |
14.3 |
35.6 |
130 |
25 |
5.8 |
2.5 |
12 |
8.5 |
15 x 0.85 |
15.3 |
37.9 |
170 |
35 |
6.8 |
2.5 |
13 |
11.3 |
20 x 0.85 |
16.3 |
40.3 |
215 |
50 |
8 |
2.5 |
14.1 |
16.5 |
29 x 0.85 |
17.4 |
43 |
275 |
70 |
9.6 |
2.5 |
15.7 |
22.7 |
40 x 0.85 |
19 |
46.7 |
360 |
95 |
11.5 |
2.5 |
17.6 |
22.7 |
40 x 0.85 |
20.9 |
51.1 |
455 |
120 |
13.1 |
2.5 |
19.2 |
22.7 |
40 x 0.85 |
22.5 |
54.8 |
545 |
150 |
14.5 |
2.5 |
20.6 |
22.7 |
40 x 0.85 |
23.9 |
58.2 |
630 |
185 |
16.1 |
2.5 |
22.2 |
22.7 |
40 x 0.85 |
25.5 |
61.8 |
735 |
240 |
18.5 |
2.6 |
24.9 |
22.7 |
40 x 0.85 |
28.2 |
67.9 |
930 |
300 |
20.7 |
2.8 |
27.6 |
22.7 |
40 x 0.85 |
30.9 |
74.3 |
1130 |
400 |
23.6 |
3 |
30.9 |
22.7 |
40 x 0.85 |
34.2 |
81.8 |
1440 |
