3.8/6.6kV单芯屏蔽,PVC护套电缆(铝导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

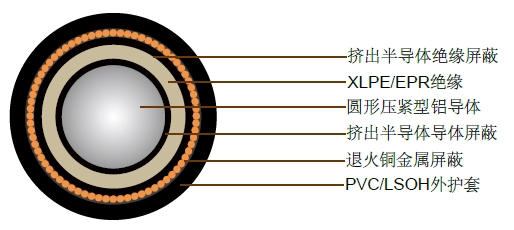

结构
导体: 圆形压紧型铝导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) –标准乙丙橡胶(EPR) –替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) –标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套–替代物低烟无卤 (LSOH) –替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平 接触排列 |
平行空隙排 列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
1.11 |
0.138 |
0.154 |
0.199 |
8700 |
0.278 |
1.92 |
131 |
139 |
132 |
50 |
0.641 |
0.821 |
0.821 |
0.135 |
0.15 |
0.196 |
7800 |
0.309 |
1.87 |
160 |
167 |
159 |
70 |
0.443 |
0.568 |
0.568 |
0.125 |
0.14 |
0.185 |
6800 |
0.353 |
1.82 |
196 |
201 |
192 |
95 |
0.32 |
0.41 |
0.41 |
0.118 |
0.134 |
0.179 |
6000 |
0.4 |
1.77 |
237 |
245 |
227 |
120 |
0.253 |
0.325 |
0.325 |
0.114 |
0.129 |
0.175 |
5500 |
0.439 |
1.74 |
273 |
270 |
256 |
150 |
0.206 |
0.265 |
0.264 |
0.111 |
0.126 |
0.171 |
5100 |
0.477 |
1.72 |
313 |
305 |
289 |
185 |
0.164 |
0.211 |
0.211 |
0.108 |
0.123 |
0.169 |
4700 |
0.518 |
1.7 |
356 |
340 |
320 |
240 |
0.125 |
0.161 |
0.161 |
0.104 |
0.119 |
0.165 |
4300 |
0.561 |
1.62 |
421 |
394 |
372 |
300 |
0.1 |
0.13 |
0.129 |
0.102 |
0.118 |
0.163 |
4100 |
0.582 |
1.5 |
486 |
444 |
419 |
400 |
0.0778 |
0.102 |
0.101 |
0.0989 |
0.114 |
0.16 |
3900 |
0.613 |
1.39 |
578 |
516 |
491 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
2.5 |
13 |
17.6 |
|
14.5 |
20.0 |
54 |
50 |
8.1 |
2.5 |
14.2 |
17.6 |
|
15.6 |
21.1 |
60 |
70 |
9.6 |
2.5 |
15.8 |
17.6 |
|
17.3 |
22.8 |
69 |
95 |
11.4 |
2.5 |
17.5 |
17.6 |
|
19.1 |
24.6 |
80 |
120 |
12.8 |
2.5 |
18.9 |
17.6 |
|
20.5 |
26.0 |
89 |
150 |
14.2 |
2.5 |
20.3 |
17.6 |
|
21.9 |
27.4 |
99 |
185 |
15.7 |
2.5 |
21.8 |
17.6 |
|
23.5 |
29.2 |
114 |
240 |
18 |
2.6 |
24.3 |
17.6 |
|
26.1 |
31.8 |
135 |
300 |
20.1 |
2.8 |
27 |
17.6 |
|
29.0 |
34.9 |
160 |
400 |
23 |
3 |
30.3 |
17.6 |
|
32.1 |
38.2 |
200 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
1.11 |
0.138 |
0.154 |
0.199 |
8700 |
0.278 |
1.92 |
131 |
138 |
132 |
50 |
0.641 |
0.821 |
0.821 |
0.135 |
0.15 |
0.196 |
7800 |
0.309 |
1.87 |
160 |
167 |
158 |
70 |
0.443 |
0.568 |
0.568 |
0.125 |
0.14 |
0.185 |
6800 |
0.353 |
1.82 |
197 |
201 |
192 |
95 |
0.32 |
0.41 |
0.41 |
0.118 |
0.134 |
0.179 |
6000 |
0.4 |
1.77 |
240 |
245 |
218 |
120 |
0.253 |
0.325 |
0.325 |
0.114 |
0.129 |
0.175 |
5500 |
0.439 |
1.74 |
275 |
268 |
246 |
150 |
0.206 |
0.265 |
0.264 |
0.111 |
0.126 |
0.171 |
5100 |
0.477 |
1.72 |
314 |
302 |
273 |
185 |
0.164 |
0.211 |
0.211 |
0.108 |
0.123 |
0.169 |
4700 |
0.518 |
1.7 |
356 |
336 |
299 |
240 |
0.125 |
0.161 |
0.161 |
0.104 |
0.119 |
0.165 |
4300 |
0.561 |
1.62 |
419 |
386 |
342 |
300 |
0.1 |
0.13 |
0.129 |
0.102 |
0.118 |
0.163 |
4100 |
0.582 |
1.5 |
480 |
434 |
380 |
400 |
0.0778 |
0.102 |
0.101 |
0.0989 |
0.114 |
0.16 |
3900 |
0.613 |
1.39 |
566 |
501 |
432 |
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
2.5 |
13 |
22.7 |
40 x 0.85 |
16.3 |
20.4 |
60 |
50 |
8.1 |
2.5 |
14.2 |
32.9 |
23 x 1.35 |
18.5 |
22.6 |
76 |
70 |
9.6 |
2.5 |
15.8 |
45.8 |
32 x 1.35 |
20.1 |
24.2 |
97 |
95 |
11.4 |
2.5 |
17.5 |
61.5 |
43 x 1.35 |
21.8 |
25.9 |
120 |
120 |
12.8 |
2.5 |
18.9 |
68.7 |
48 x 1.35 |
23.2 |
27.3 |
140 |
150 |
14.2 |
2.5 |
20.3 |
68.7 |
48 x 1.35 |
24.6 |
28.7 |
150 |
185 |
15.7 |
2.5 |
21.8 |
68.7 |
48 x 1.35 |
26.1 |
30.4 |
160 |
240 |
18 |
2.6 |
24.3 |
68.7 |
48 x 1.35 |
28.6 |
33.1 |
185 |
300 |
20.1 |
2.8 |
27 |
68.7 |
48 x 1.35 |
31.3 |
36 |
210 |
400 |
23 |
3 |
30.3 |
68.7 |
48 x 1.35 |
34.6 |
39.5 |
245 |
