3.8/6.6kV单芯屏蔽,PVC护套电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

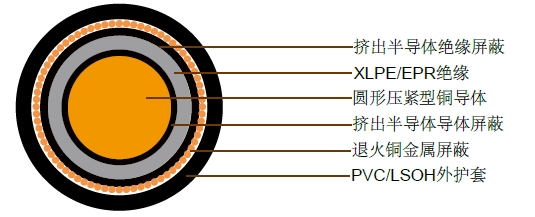

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) –标准乙丙橡胶(EPR) –替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) –标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套–替代物低烟无卤 (LSOH) –替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
16 |
1.15 |
1.47 |
1.47 |
0.155 |
0.170 |
0.216 |
11000 |
0.221 |
2.06 |
106 |
116 |
111 |
25 |
0.727 |
0.927 |
0.927 |
0.146 |
0.161 |
0.207 |
9700 |
0.248 |
1.99 |
138 |
148 |
141 |
35 |
0.524 |
0.668 |
0.668 |
0.142 |
0.157 |
0.203 |
8700 |
0.276 |
1.93 |
167 |
178 |
169 |
50 |
0.387 |
0.494 |
0.494 |
0.135 |
0.150 |
0.196 |
7800 |
0.308 |
1.87 |
205 |
214 |
203 |
70 |
0.268 |
0.342 |
0.342 |
0.130 |
0.145 |
0.191 |
6900 |
0.352 |
1.82 |
252 |
258 |
244 |
95 |
0.193 |
0.247 |
0.247 |
0.120 |
0.135 |
0.181 |
6000 |
0.404 |
1.77 |
303 |
314 |
287 |
120 |
0.153 |
0.196 |
0.195 |
0.113 |
0.128 |
0.174 |
5400 |
0.447 |
1.74 |
349 |
346 |
325 |
150 |
0.124 |
0.160 |
0.159 |
0.110 |
0.125 |
0.171 |
5000 |
0.486 |
1.72 |
400 |
389 |
365 |
185 |
0.0991 |
0.128 |
0.127 |
0.107 |
0.122 |
0.168 |
4600 |
0.530 |
1.69 |
455 |
435 |
407 |
240 |
0.0754 |
0.0982 |
0.0973 |
0.103 |
0.119 |
0.164 |
4200 |
0.576 |
1.61 |
536 |
501 |
466 |
300 |
0.0601 |
0.0792 |
0.0781 |
0.102 |
0.117 |
0.163 |
4000 |
0.597 |
1.49 |
616 |
562 |
523 |
400 |
0.0470 |
0.0632 |
0.0618 |
0.0982 |
0.113 |
0.159 |
3800 |
0.627 |
1.38 |
727 |
649 |
595 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
16 |
4.8 |
2.5 |
11 |
15.9 |
28 x 0.85 |
12.4 |
17.9 |
53 |
25 |
5.8 |
2.5 |
12 |
17.6 |
|
13.6 |
19.1 |
65 |
35 |
6.8 |
2.5 |
13 |
17.6 |
|
14.5 |
20.0 |
76 |
50 |
8 |
2.5 |
14.1 |
17.6 |
|
15.6 |
21.1 |
90 |
70 |
9.6 |
2.5 |
15.7 |
17.6 |
|
17.3 |
22.8 |
110 |
95 |
11.5 |
2.5 |
17.6 |
17.6 |
|
18.9 |
24.4 |
140 |
120 |
13.1 |
2.5 |
19.2 |
17.6 |
|
20.5 |
26.0 |
160 |
150 |
14.5 |
2.5 |
20.6 |
17.6 |
|
21.9 |
27.4 |
190 |
185 |
16.1 |
2.5 |
22.2 |
17.6 |
|
23.5 |
29.2 |
230 |
240 |
18.5 |
2.6 |
24.9 |
17.6 |
|
26.1 |
31.8 |
290 |
300 |
20.7 |
2.8 |
27.6 |
17.6 |
|
29.0 |
34.9 |
350 |
400 |
23.6 |
3 |
30.9 |
17.6 |
|
32.1 |
38.2 |
440 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
16 |
1.15 |
1.47 |
1.47 |
0.155 |
0.170 |
0.216 |
11000 |
0.221 |
2.06 |
106 |
116 |
111 |
25 |
0.727 |
0.927 |
0.927 |
0.146 |
0.161 |
0.207 |
9700 |
0.248 |
1.99 |
138 |
148 |
141 |
35 |
0.524 |
0.668 |
0.668 |
0.142 |
0.157 |
0.203 |
8700 |
0.276 |
1.93 |
167 |
177 |
167 |
50 |
0.387 |
0.494 |
0.494 |
0.135 |
0.150 |
0.196 |
7800 |
0.308 |
1.87 |
209 |
215 |
200 |
70 |
0.268 |
0.342 |
0.342 |
0.130 |
0.145 |
0.191 |
6900 |
0.352 |
1.82 |
254 |
258 |
236 |
95 |
0.193 |
0.247 |
0.247 |
0.120 |
0.135 |
0.181 |
6000 |
0.404 |
1.77 |
306 |
312 |
271 |
120 |
0.153 |
0.196 |
0.195 |
0.113 |
0.128 |
0.174 |
5400 |
0.447 |
1.74 |
352 |
341 |
303 |
150 |
0.124 |
0.160 |
0.159 |
0.110 |
0.125 |
0.171 |
5000 |
0.486 |
1.72 |
398 |
383 |
334 |
185 |
0.0991 |
0.128 |
0.127 |
0.107 |
0.122 |
0.168 |
4600 |
0.530 |
1.69 |
449 |
425 |
362 |
240 |
0.0754 |
0.0982 |
0.0973 |
0.103 |
0.119 |
0.164 |
4200 |
0.576 |
1.61 |
526 |
484 |
411 |
300 |
0.0601 |
0.0792 |
0.0781 |
0.102 |
0.117 |
0.163 |
4000 |
0.597 |
1.49 |
600 |
541 |
453 |
400 |
0.0470 |
0.0632 |
0.0618 |
0.0982 |
0.113 |
0.159 |
3800 |
0.627 |
1.38 |
700 |
618 |
509 |
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
16 |
4.8 |
2.5 |
11 |
15.9 |
28 x 0.85 |
14.3 |
18.4 |
54 |
25 |
5.8 |
2.5 |
12 |
24.4 |
43 x 0.85 |
15.3 |
19.4 |
72 |
35 |
6.8 |
2.5 |
13 |
34.4 |
24 x 1.35 |
17.3 |
21.4 |
93 |
50 |
8 |
2.5 |
14.1 |
48.7 |
34 x 1.35 |
18.4 |
22.5 |
120 |
70 |
9.6 |
2.5 |
15.7 |
68.1 |
30 x 1.70 |
20.7 |
25 |
160 |
95 |
11.5 |
2.5 |
17.6 |
68.1 |
30 x 1.70 |
22.6 |
26.9 |
190 |
120 |
13.1 |
2.5 |
19.2 |
68.7 |
48 x 1.35 |
23.5 |
27.6 |
215 |
150 |
14.5 |
2.5 |
20.6 |
68.7 |
48 x 1.35 |
24.9 |
29 |
245 |
185 |
16.1 |
2.5 |
22.2 |
68.7 |
48 x 1.35 |
26.5 |
30.8 |
275 |
240 |
18.5 |
2.6 |
24.9 |
68.7 |
48 x 1.35 |
29.2 |
33.7 |
335 |
300 |
20.7 |
2.8 |
27.6 |
68.7 |
48 x 1.35 |
31.9 |
36.6 |
400 |
400 |
23.6 |
3 |
30.9 |
68.7 |
48 x 1.35 |
35.2 |
40.2 |
500 |
