4芯聚氯乙烯绝缘扁线,450/750V

应用

这些电缆用于综合布线,在住宅,商业和工业设施不受机械损伤的地方可敷设于管道,直埋或地下管道安装使用。

标准

AS/NZS 5000.2

AS 1125

AS 3808

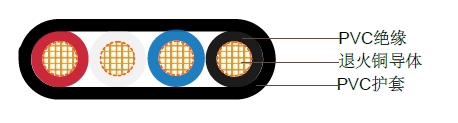

结构

导体: 退火铜.

最大工作温度:90°C

绝缘: PVC V90

绝缘颜色: 4C: 红色,白色,蓝色,黑色

护套: 聚氯乙烯 PVC 3V90

护套颜色: 白色,也可选择其他颜色

技术特性

导体截面积 mm2 额定电流 电气性能
暴露在空气中 A 包围在热的绝 缘内 A 埋于管 道中 A 20°C时的最 大直流电阻 Ohm/km 75°C时的最 大交流电阻 Ohm/km 电抗 Ohm/km 三相电的电 压降 mV/Am
1 14 7 17 18.1 27.0 0.119 46.8
1.5 17 9 21 13.6 17.3 0.111 30.0
2.5 25 13 29 7.41 9.45 0.102 16.4
4 33 17 37 4.61 5.88 0.102 10.2

电缆参数

标称导体截面积 mm2 导体股数/直径 标称绝缘厚度 mm 标称护套厚度 mm 标称线缆外径 mm 电缆重量 kg/km
最小 最大
1.0 1/1.13 0.6 0.9 11.1x4.1 11.8x4.4 95
1.5 7/0.50 0.6 0.9 12.6x4.5 13.3x4.8 120
2.5 7/0.67 0.7 1 15.6x5.4 16.4x5.7 190
4 7/0.85 0.8 1.1 18.8x6.4 19.7x6.7 290
