4+E聚氯乙烯绝缘,聚氯乙烯护套圆线,450/750V
应用
这些电缆用于总线,支线和支电路中,在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道,直埋或安装于地下管道中。
标准
AS/NZS 5000.1
AS/NZS 3008
AS/NZS 1125

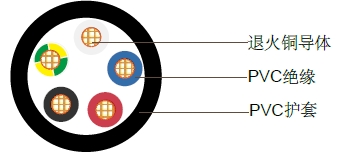

结构
导体: 退火铜.
绝缘: 聚氯乙烯 PVC V-90
绝缘颜色: 4C + E - 红色,白色,蓝色,黑色,黄绿色
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 黑色,也可选择其他颜色
技术特性
导体 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
截面积 mm2 | 暴露在空气 中 A | 直埋 A | 埋于管道中 A | 20°C时的最 大直流电阻 Ohm/km | 75°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 75°C时三相 电的电压降 mV/Am |
1.5 | 17 | 26 | 21 | 13.6 | 16.5 | 0.111 | 28.6 |
2.5 | 25 | 37 | 29 | 7.41 | 9.01 | 0.102 | 15.6 |
4 | 33 | 48 | 37 | 4.61 | 5.61 | 0.102 | 9.71 |
6 | 42 | 61 | 47 | 3.08 | 3.75 | 0.0967 | 6.49 |
电缆参数
标称导体截面 积 mm2 | 导体股数/直径 | 标称绝缘厚度 mm | 标称接地线截 面积 mm2 | 标称护套厚度 mm | 标称线缆外径 mm | 电缆重量 kg/km |
---|---|---|---|---|---|---|
1.5 | 7/0.50 | 0.6 | 1.5 | 0.9 | 10.0 | 145 |
2.5 | 7/0.67 | 0.7 | 2.5 | 1 | 12.1 | 230 |
4 | 7/0.85 | 0.8 | 2.5 | 1.1 | 13.6 | 320 |
6 | 7/1.04 | 1.0 | 2.5 | 1.1 | 15.9 | 430 |
