4+E聚乙烯绝缘,聚氯乙烯护套非铠装电缆,0.6/1kV
应用
这些电缆用于总线,支线和支电路中,在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道,直埋或安装于地下管道中。
标准
AS/NZS 5000.1 AS/NZS 3008 AS/NZS 1125

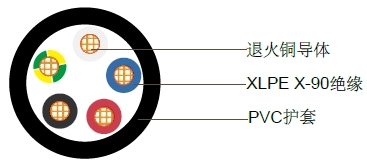

结构
导体: 退火铜.
绝缘: XLPE X-90.
绝缘颜色: 4C + E - 红色,白色,蓝色,黑色,黄绿色
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 黑色,也可选择其他颜色
技术特性
导体 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
截面积 mm2 | 暴露在空气 中 A | 直埋 A | 埋于管道中 A | 20°C时的最 大直流电阻 Ohm/km | 90°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 90°C时三相 电的电压降 mV/Am |
10 | 68 | 91 | 68 | 1.83 | 2.33 | 0.084 | 4.05 |
16 | 91 | 118 | 89 | 1.15 | 1.47 | 0.081 | 2.55 |
25 | 121 | 155 | 118 | 0.727 | 0.927 | 0.081 | 1.61 |
35 | 149 | 182 | 144 | 0.524 | 0.669 | 0.079 | 1.17 |
50 | 187 | 219 | 171 | 0.387 | 0.494 | 0.075 | 0.868 |
70 | 237 | 268 | 214 | 0.268 | 0.343 | 0.074 | 0.609 |
95 | 292 | 321 | 257 | 0.193 | 0.248 | 0.073 | 0.450 |
120 | 305 | 250 | 275 | 0.153 | 0.197 | 0.0713 | 0.366 |
导体 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
截面积 mm2 | 暴露在空气 中 A | 直埋 A | 埋于管道中 A | 20°C时的最 大直流电阻 Ohm/km | 90°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 90°C时三相 电的电压降 mV/Am |
150 | 350 | 280 | 310 | 0.124 | 0.160 | 0.0718 | 0.307 |
185 | 405 | 325 | 355 | 0.0991 | 0.129 | 0.0720 | 0.259 |
240 | 480 | 385 | 420 | 0.0754 | 0.0998 | 0.0709 | 0.216 |
电缆参数
标称导体 截面积 mm2 | 导体股数/直径 | 标称 绝缘厚度 mm | 标称接地线 截面积 mm2 | 标称接地线 绝缘厚度 mm | 标称 护套厚度 mm | 标称 线缆外径 mm | 电缆重量 kg/km |
---|---|---|---|---|---|---|---|
10 | 7/1.35 | 0.7 | 4 | 0.7 | 1.4 | 18.4 | 620 |
16 | 7/1.70 | 0.7 | 6 | 0.7 | 1.4 | 21.1 | 900 |
25 | 7/2.14 | 0.9 | 6 | 0.7 | 1.4 | 24.7 | 1300 |
35 | 7/2.65 | 0.9 | 10 | 0.7 | 1.4 | 27.8 | 1750 |
50 | 19/1.89 | 1.0 | 16 | 0.7 | 1.4 | 29.6 | 2300 |
70 | 19/2.24 | 1.1 | 25 | 0.9 | 1.4 | 35.1 | 3400 |
95 | 19/2.65 | 1.1 | 25 | 0.9 | 1.5 | 39.1 | 4400 |
120 | 19/2.94 | 1.2 | 35 | 0.9 | 1.6 | 41.8 | 4200 |
150 | 19/3.28 | 1.4 | 50 | 1.0 | 1.7 | 43.0 | 5250 |
185 | 37/2.65 | 1.6 | 70 | 1.1 | 1.8 | 48.4 | 6620 |
240 | 37/2.94 | 1.7 | 95 | 1.1 | 2.0 | 54.5 | 8720 |
