4+E聚乙烯绝缘,聚氯乙烯护套铠装电缆,0.6/1kV
应用
这些电缆用于总线,支线和支电路中,在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道,直埋或安装于地下管道中。
标准
AS/NZS 5000.1
AS/NZS 3008
AS/NZS 1125

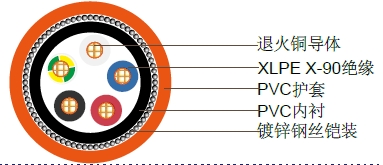

结构
导体: 退火铜.
绝缘: XLPE X-90.
绝缘颜色: 4C + E - 红色,白色,蓝色,黑色,黄绿色
内衬: 聚氯乙烯 PVC 5V-90
内衬颜色: 黑色
铠装: 镀锌钢丝
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 橘色,也可选择其他颜色
技术特性
导体 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
截面积 mm2 | 暴露在空气 中 A | 直埋 A | 埋于管道中 A | 20°C时的最 大直流电阻 Ohm/km | 90°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 90°C时三相 电的电压降 mV/Am |
16 | 83 | 110 | 83 | 1.15 | 1.47 | 0.0805 | 2.55 |
25 | 110 | 145 | 110 | 0.727 | 0.927 | 0.0808 | 1.61 |
35 | 135 | 170 | 135 | 0.524 | 0.669 | 0.0786 | 1.17 |
50 | 170 | 205 | 160 | 0.387 | 0.494 | 0.0751 | 0.868 |
70 | 215 | 250 | 200 | 0.268 | 0.343 | 0.0741 | 0.609 |
95 | 265 | 300 | 240 | 0.193 | 0.248 | 0.0725 | 0.450 |
导体 | 额定电流 | 电气性能 | |||||
---|---|---|---|---|---|---|---|
截面积 mm2 | 暴露在空气 中 A | 直埋 A | 埋于管道中 A | 20°C时的最 大直流电阻 Ohm/km | 90°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 90°C时三相 电的电压降 mV/Am |
120 | 305 | 345 | 275 | 0.153 | 0.197 | 0.0713 | 0.366 |
150 | 350 | 385 | 310 | 0.124 | 0.160 | 0.0718 | 0.307 |
185 | 405 | 435 | 355 | 0.0991 | 0.129 | 0.0720 | 0.259 |
240 | 480 | 500 | 420 | 0.0754 | 0.0998 | 0.0709 | 0.216 |
电缆参数
标称导体截 面积 mm2 | 导体股数/直径 | 标称绝缘厚 度 mm | 标称接地线 截面积 mm2 | 标称接地线 绝缘厚度 mm | 内衬外径 mm | 铠装直径 mm | 标称线缆外 径 mm | 电缆重量 kg/km |
---|---|---|---|---|---|---|---|---|
16 | 7/1.70 | 0.7 | 6 | 0.7 | 19.4 | 1.6 | 26.3 | 1725 |
25 | 7/2.14 | 0.9 | 6 | 0.7 | 22.7 | 1.6 | 29.6 | 2335 |
35 | 7/2.65 | 0.9 | 10 | 0.7 | 24.4 | 1.6 | 31.5 | 2605 |
50 | 19/1.89 | 1.0 | 16 | 0.7 | 27.8 | 2.0 | 36.5 | 3860 |
70 | 19/2.24 | 1.1 | 25 | 0.9 | 33.4 | 2.0 | 41.8 | 5135 |
95 | 19/2.65 | 1.1 | 25 | 0.9 | 36.9 | 2.5 | 45.8 | 5900 |
120 | 19/2.94 | 1.2 | 35 | 0.9 | 38.1 | 2.5 | 51.7 | 9090 |
150 | 19/3.28 | 1.4 | 50 | 1.0 | 42.2 | 2.5 | 56.9 | 10410 |
185 | 37/2.65 | 1.6 | 70 | 1.1 | 52.2 | 2.5 | 63.1 | 11600 |
240 | 37/2.94 | 1.7 | 95 | 1.1 | 58.8 | 2.5 | 70.1 | 14700 |
