6.35/11kV三芯单独屏蔽,PVC/SWA/PVC铠装电缆(铝导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭

受机械损伤的地方。

标准

AS/NZS 1429.1

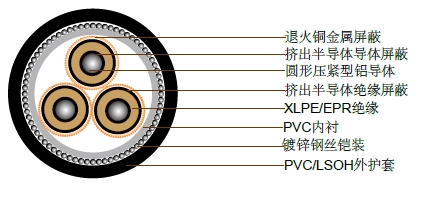

结构

导体: 圆形压紧型铝导体,遵循AS/NZS1125 最高连续工作温度:90°C

导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同

绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物

绝缘屏蔽: 挤出半导体材料

金属屏蔽: 退火铜丝: 10kA/1秒(重载)

内衬: PVC

铠装: 镀锌钢丝铠装

护套: 黑色5V-90聚氯乙烯 (PVC) – 标准

橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物

技术特性

导体截面积

20°C时,导体最大直流电阻

90°C时,频率为50Hz导体的交流电阻

50Hz时的电抗

20°C时的绝缘电阻

导体对屏蔽的电容

每相充电电流

每相介电损耗

最大介电强度

20°C时屏蔽的直流电阻

20°C时铠装的直流电阻

20°C时的零序直流电阻

50Hz时的零序电抗

mm2

Ohm/km

Ohm/km

Ohm/km

MegOhm.km

μF x km

A x km

W x km

kV x mm

Ohm/km

Ohm/km

Ohm/km

Ohm/km

35

0.868

1.11

0.127

11000

0.22

0.439

11.1

2.54

0.758

0.592

1.87

0.0779

50

0.641

0.821

0.121

9900

0.243

0.486

12.3

2.46

0.559

0.559

1.48

0.0723

70

0.443

0.569

0.112

8700

0.276

0.551

14

2.37

0.393

0.521

1.12

0.0634

95

0.32

0.41

0.106

7800

0.311

0.62

15.8

2.3

0.295

0.479

0.868

0.0583

120

0.253

0.325

0.103

7100

0.339

0.677

17.2

2.25

0.265

0.458

0.757

0.0549

150

0.206

0.265

0.0996

6600

0.368

0.734

18.6

2.22

0.265

0.431

0.699

0.052

185

0.164

0.211

0.0968

6100

0.398

0.794

20.2

2.18

0.265

0.408

0.646

0.0494

240

0.125

0.161

0.0933

5400

0.445

0.887

22.5

2.14

0.266

0.297

0.546

0.0461

300

0.1

0.13

0.091

4900

0.491

0.98

24.9

2.11

0.266

0.28

0.51

0.0441

400

0.0778

0.102

0.0876

4400

0.548

1.09

27.8

2.08

0.266

0.254

0.468

0.0409

500

0.0617

0.0823

0.0847

3900

0.62

1.24

31.4

2.05

0.265

0.232

0.434

0.0381

电缆参数

导体截面积

导体直径

绝缘厚度

绝缘外径

线芯外的屏蔽截面积

屏蔽的构成股数/直径

屏蔽外径

内衬外径

铠装直径

铠装外径

电缆外径

电缆重量

mm2

mm

mm

mm

mm2

no x mm

mm

mm

mm

mm

mm

kg/100m

35

6.9

3.4

14.9

23.8

14 x 0.85

18.2

42.6

2.5

47.6

53

415

50

8.1

3.4

16

32.3

19 x 0.85

19.3

45.2

2.5

50.2

55.8

460

70

9.6

3.4

17.6

46

27 x 0.85

20.9

48.9

2.5

53.9

59.7

530

95

11.4

3.4

19.3

61.3

36 x 0.85

22.6

52.8

2.5

57.8

63.8

610

120

12.8

3.4

20.7

68.1

40 x 0.85

24

55.8

2.5

60.8

67.2

675

150

14.2

3.4

22.1

68.1

40 x 0.85

25.4

59

2.5

64

70.7

730

185

15.7

3.4

23.6

68.1

40 x 0.85

26.9

62.3

2.5

67.3

74.1

800

240

18

3.4

25.9

68.1

40 x 0.85

29.2

67.4

3.15

73.7

81

990

300

20.1

3.4

28.3

68.1

40 x 0.85

31.6

72.6

3.15

78.9

86.6

1110

400

23

3.4

31.1

68.1

40 x 0.85

34.6

79.8

3.15

86.1

94.1

1290

500

26.5

3.4

34.7

68.1

40 x 0.85

38.2

87.6

3.15

93.9

102.4

1500
