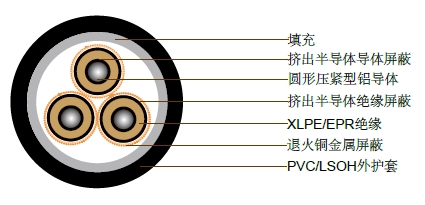

6.35/11kV三芯屏蔽,PVC护套电缆(铝导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1
结构
导体: 圆形压紧型铝导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
0.127 |
11000 |
0.22 |
2.54 |
136 |
133 |
111 |
50 |
0.641 |
0.821 |
0.121 |
9900 |
0.243 |
2.46 |
162 |
157 |
130 |
70 |
0.443 |
0.569 |
0.112 |
8700 |
0.276 |
2.37 |
201 |
191 |
160 |
95 |
0.32 |
0.41 |
0.106 |
7800 |
0.311 |
2.3 |
244 |
228 |
191 |
120 |
0.253 |
0.325 |
0.103 |
7100 |
0.339 |
2.25 |
280 |
259 |
220 |
150 |
0.206 |
0.265 |
0.0996 |
6600 |
0.368 |
2.22 |
317 |
290 |
246 |
185 |
0.164 |
0.211 |
0.0968 |
6100 |
0.398 |
2.18 |
363 |
328 |
279 |
240 |
0.125 |
0.161 |
0.0933 |
5400 |
0.445 |
2.14 |
426 |
379 |
323 |
300 |
0.1 |
0.13 |
0.091 |
4900 |
0.491 |
2.11 |
486 |
427 |
370 |
400 |
0.0778 |
0.102 |
0.0876 |
4400 |
0.548 |
2.08 |
562 |
487 |
423 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
3.4 |
14.9 |
6.8 |
12 x 0.85 |
16.3 |
43.9 |
153 |
50 |
8.1 |
3.4 |
16 |
6.8 |
12 x 0.85 |
17.5 |
46.7 |
175 |
70 |
9.6 |
3.4 |
17.6 |
7.4 |
13 x 0.85 |
19.0 |
50.4 |
211 |
95 |
11.4 |
3.4 |
19.3 |
7.9 |
14 x 0.85 |
20.7 |
54.2 |
251 |
120 |
12.8 |
3.4 |
20.7 |
8.5 |
15 x 0.85 |
22.1 |
57.5 |
289 |
150 |
14.2 |
3.4 |
22.1 |
8.5 |
15 x 0.85 |
23.5 |
60.7 |
326 |
185 |
15.7 |
3.4 |
23.6 |
9.6 |
17 x 0.85 |
25.2 |
64.6 |
379 |
240 |
18 |
3.4 |
25.9 |
10.2 |
18 x 0.85 |
27.6 |
70.2 |
459 |
300 |
20.1 |
3.4 |
28.3 |
10.8 |
19 x 0.85 |
29.6 |
74.7 |
535 |
400 |
23 |
3.4 |
31.1 |
11.9 |
21 x 0.85 |
32.7 |
82.3 |
655 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
0.127 |
11000 |
0.22 |
2.54 |
136 |
133 |
111 |
50 |
0.641 |
0.821 |
0.121 |
9900 |
0.243 |
2.46 |
162 |
157 |
130 |
70 |
0.443 |
0.569 |
0.112 |
8700 |
0.276 |
2.37 |
201 |
191 |
160 |
95 |
0.32 |
0.41 |
0.106 |
7800 |
0.311 |
2.3 |
244 |
228 |
191 |
120 |
0.253 |
0.325 |
0.103 |
7100 |
0.339 |
2.25 |
280 |
259 |
220 |
150 |
0.206 |
0.265 |
0.0996 |
6600 |
0.368 |
2.22 |
317 |
290 |
246 |
185 |
0.164 |
0.211 |
0.0968 |
6100 |
0.398 |
2.18 |
363 |
328 |
279 |
240 |
0.125 |
0.161 |
0.0933 |
5400 |
0.445 |
2.14 |
426 |
379 |
323 |
300 |
0.1 |
0.13 |
0.091 |
4900 |
0.491 |
2.11 |
486 |
427 |
370 |
400 |
0.0778 |
0.102 |
0.0876 |
4400 |
0.548 |
2.08 |
562 |
487 |
423 |
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
3.4 |
14.9 |
7.9 |
14 x 0.85 |
18.2 |
44.6 |
165 |
50 |
8.1 |
3.4 |
16 |
10.8 |
19 x 0.85 |
19.3 |
47.5 |
195 |
70 |
9.6 |
3.4 |
17.6 |
15.3 |
27 x 0.85 |
20.9 |
51.1 |
245 |
95 |
11.4 |
3.4 |
19.3 |
20.4 |
36 x 0.85 |
22.6 |
55 |
295 |
120 |
12.8 |
3.4 |
20.7 |
22.7 |
40 x 0.85 |
24 |
58.2 |
340 |
150 |
14.2 |
3.4 |
22.1 |
22.7 |
40 x 0.85 |
25.4 |
61.5 |
375 |
185 |
15.7 |
3.4 |
23.6 |
22.7 |
40 x 0.85 |
26.9 |
64.9 |
420 |
240 |
18 |
3.4 |
25.9 |
22.7 |
40 x 0.85 |
29.2 |
70.3 |
490 |
300 |
20.1 |
3.4 |
28.3 |
22.7 |
40 x 0.85 |
31.6 |
75.5 |
570 |
400 |
23 |
3.4 |
31.1 |
22.7 |
40 x 0.85 |
34.6 |
82.8 |
690 |
