6.35/11kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

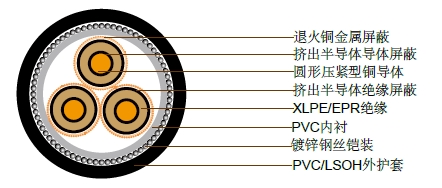

结构
导体: 圆形压紧型裸铜导体，遵循AS/NZS1125
最高连续工作温度：90°C
导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准
乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 10kA/1秒(重载)
内衬: PVC 铠装:镀锌钢丝铠装
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
低烟无卤 (LSOH) – 替代物
技术特性
导体截面积 |
20°C时，导体最大直流电阻 |
90°C时，频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
每相充电电流 |
每相介电损耗 |
最大介电强度 |
20°C时屏蔽的直流电阻 |
20°C时铠装的直流电阻 |
20°C时的零序直流电阻 |
50Hz时的零序电抗 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
A x km |
W x km |
kV x mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
16 |
1.15 |
1.47 |
0.142 |
14000 |
0.177 |
0.354 |
8.98 |
2.77 |
1.06 |
0.77 |
2.49 |
0.0922 |
25 |
0.727 |
0.927 |
0.134 |
12000 |
0.198 |
0.394 |
10 |
2.65 |
0.707 |
0.629 |
1.73 |
0.0845 |
35 |
0.524 |
0.668 |
0.127 |
11000 |
0.219 |
0.436 |
11.1 |
2.55 |
0.53 |
0.592 |
1.36 |
0.0782 |
50 |
0.387 |
0.494 |
0.121 |
10000 |
0.242 |
0.484 |
12.3 |
2.46 |
0.366 |
0.559 |
1.05 |
0.0725 |
70 |
0.268 |
0.342 |
0.115 |
8800 |
0.275 |
0.549 |
13.9 |
2.37 |
0.265 |
0.521 |
0.795 |
0.0663 |
95 |
0.193 |
0.247 |
0.106 |
7700 |
0.314 |
0.626 |
15.9 |
2.3 |
0.265 |
0.479 |
0.706 |
0.058 |
120 |
0.153 |
0.196 |
0.102 |
7000 |
0.346 |
0.689 |
17.5 |
2.25 |
0.265 |
0.451 |
0.655 |
0.0543 |
150 |
0.124 |
0.16 |
0.099 |
6400 |
0.374 |
0.747 |
19 |
2.21 |
0.266 |
0.425 |
0.616 |
0.0515 |
185 |
0.0991 |
0.128 |
0.0961 |
5900 |
0.407 |
0.811 |
20.6 |
2.17 |
0.265 |
0.403 |
0.58 |
0.0488 |
240 |
0.0754 |
0.0985 |
0.0926 |
5300 |
0.456 |
0.909 |
23.1 |
2.13 |
0.266 |
0.293 |
0.495 |
0.0455 |
300 |
0.0601 |
0.0796 |
0.0904 |
4800 |
0.503 |
1 |
25.5 |
2.1 |
0.265 |
0.272 |
0.464 |
0.0434 |
400 |
0.047 |
0.0638 |
0.087 |
4300 |
0.561 |
1.12 |
28.5 |
2.07 |
0.265 |
0.25 |
0.435 |
0.0403 |
500 |
0.0373 |
0.0525 |
0.0847 |
3900 |
0.62 |
1.24 |
31.4 |
2.05 |
0.265 |
0.232 |
0.411 |
0.0381 |
电缆参数
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
线芯外的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
内衬外径 |
铠装直径 |
铠装外径 |
电缆外径 |
电缆重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
mm |
mm |
mm |
kg/100m |
16 |
4.8 |
3.4 |
12.8 |
17 |
10 x 0.85 |
16.1 |
37.9 |
2 |
41.9 |
46.9 |
330 |
25 |
5.8 |
3.4 |
13.8 |
25.5 |
15 x 0.85 |
17.1 |
40.2 |
2.5 |
45.2 |
50.4 |
430 |
35 |
6.8 |
3.4 |
14.8 |
34 |
20 x 0.85 |
18.1 |
42.6 |
2.5 |
47.6 |
53 |
490 |
50 |
8 |
3.4 |
16 |
49.4 |
29 x 0.85 |
19.3 |
45.1 |
2.5 |
50.1 |
55.7 |
565 |
70 |
9.6 |
3.4 |
17.6 |
68.1 |
40 x 0.85 |
20.9 |
48.8 |
2.5 |
53.8 |
59.6 |
680 |
95 |
11.5 |
3.4 |
19.4 |
68.1 |
40 x 0.85 |
22.7 |
53 |
2.5 |
58 |
64.1 |
795 |
120 |
13.1 |
3.4 |
21 |
68.1 |
40 x 0.85 |
24.3 |
56.4 |
2.5 |
61.4 |
67.9 |
910 |
150 |
14.5 |
3.4 |
22.4 |
68.1 |
40 x 0.85 |
25.7 |
59.9 |
2.5 |
64.9 |
71.5 |
1020 |
185 |
16.1 |
3.4 |
24.1 |
68.1 |
40 x 0.85 |
27.4 |
63.3 |
2.5 |
68.3 |
75.2 |
1150 |
240 |
18.5 |
3.4 |
26.5 |
68.1 |
40 x 0.85 |
29.8 |
68.8 |
3.15 |
75.1 |
82.3 |
1470 |
300 |
20.7 |
3.4 |
28.9 |
68.1 |
40 x 0.85 |
32.2 |
74.1 |
3.15 |
80.4 |
88 |
1710 |
400 |
23.6 |
3.4 |
31.8 |
68.1 |
40 x 0.85 |
35.3 |
81.2 |
3.15 |
87.5 |
95.5 |
2070 |
500 |
26.5 |
3.4 |
34.7 |
68.1 |
40 x 0.85 |
38.2 |
87.6 |
3.15 |
93.9 |
102.4 |
2450 |
