6.35/11kV三芯屏蔽,PVC护套电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

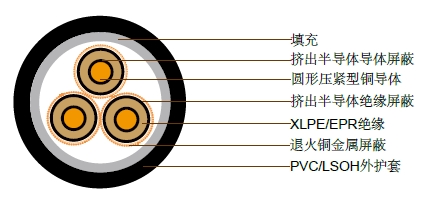

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) – 标准乙丙橡胶(EPR) – 替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物低烟无卤 (LSOH) – 替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
16 |
1.15 |
1.47 |
0.142 |
14000 |
0.177 |
2.77 |
111 |
112 |
93 |
25 |
0.727 |
0.927 |
0.134 |
12000 |
0.198 |
2.65 |
145 |
143 |
119 |
35 |
0.524 |
0.668 |
0.127 |
11000 |
0.219 |
2.55 |
175 |
171 |
143 |
50 |
0.387 |
0.494 |
0.121 |
10000 |
0.242 |
2.46 |
210 |
202 |
169 |
70 |
0.268 |
0.342 |
0.115 |
8800 |
0.275 |
2.37 |
259 |
246 |
206 |
95 |
0.193 |
0.247 |
0.106 |
7700 |
0.314 |
2.3 |
315 |
294 |
246 |
120 |
0.153 |
0.196 |
0.102 |
7000 |
0.346 |
2.25 |
360 |
333 |
284 |
150 |
0.124 |
0.16 |
0.099 |
6400 |
0.374 |
2.21 |
408 |
373 |
318 |
185 |
0.0991 |
0.128 |
0.0961 |
5900 |
0.407 |
2.17 |
466 |
421 |
358 |
240 |
0.0754 |
0.0985 |
0.0926 |
5300 |
0.456 |
2.13 |
546 |
486 |
414 |
300 |
0.0601 |
0.0796 |
0.0904 |
4800 |
0.503 |
2.1 |
622 |
547 |
474 |
400 |
0.047 |
0.0638 |
0.087 |
4300 |
0.561 |
2.07 |
714 |
618 |
536 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
16 |
4.8 |
3.4 |
12.8 |
5.7 |
10 x 0.85 |
14.1 |
40 |
146 |
25 |
5.8 |
3.4 |
13.8 |
6.8 |
12 x 0.85 |
15.3 |
42.3 |
186 |
35 |
6.8 |
3.4 |
14.8 |
6.8 |
12 x 0.85 |
16.3 |
44.7 |
220 |
50 |
8 |
3.4 |
16 |
6.8 |
12 x 0.85 |
17.6 |
47.4 |
267 |
70 |
9.6 |
3.4 |
17.6 |
7.4 |
13 x 0.85 |
19.0 |
51 |
342 |
95 |
11.5 |
3.4 |
19.4 |
7.9 |
14 x 0.85 |
20.7 |
55.3 |
432 |
120 |
13.1 |
3.4 |
21 |
8.5 |
15 x 0.85 |
22.1 |
58.9 |
520 |
150 |
14.5 |
3.4 |
22.4 |
8.5 |
15 x 0.85 |
23.5 |
62.3 |
610 |
185 |
16.1 |
3.4 |
24.1 |
9.6 |
17 x 0.85 |
25.3 |
66 |
735 |
240 |
18.5 |
3.4 |
26.5 |
10.2 |
18 x 0.85 |
27.6 |
71.6 |
920 |
300 |
20.7 |
3.4 |
28.9 |
11.3 |
20 x 0.85 |
29.8 |
76.9 |
1120 |
400 |
23.6 |
3.4 |
31.8 |
11.9 |
21 x 0.85 |
33.2 |
84.2 |
1405 |
技术特性
重载
导体截积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
||
---|---|---|---|---|---|---|---|---|---|
露天 |
露天 |
露天 |
|||||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
16 |
1.15 |
1.47 |
0.142 |
14000 |
0.177 |
2.77 |
111 |
112 |
93 |
25 |
0.727 |
0.927 |
0.134 |
12000 |
0.198 |
2.65 |
145 |
143 |
119 |
35 |
0.524 |
0.668 |
0.127 |
11000 |
0.219 |
2.55 |
175 |
171 |
143 |
50 |
0.387 |
0.494 |
0.121 |
10000 |
0.242 |
2.46 |
210 |
202 |
169 |
70 |
0.268 |
0.342 |
0.115 |
8800 |
0.275 |
2.37 |
259 |
246 |
206 |
95 |
0.193 |
0.247 |
0.106 |
7700 |
0.314 |
2.3 |
315 |
294 |
246 |
120 |
0.153 |
0.196 |
0.102 |
7000 |
0.346 |
2.25 |
360 |
333 |
284 |
150 |
0.124 |
0.16 |
0.099 |
6400 |
0.374 |
2.21 |
408 |
373 |
318 |
185 |
0.0991 |
0.128 |
0.0961 |
5900 |
0.407 |
2.17 |
466 |
421 |
358 |
240 |
0.0754 |
0.0985 |
0.0926 |
5300 |
0.456 |
2.13 |
546 |
486 |
414 |
300 |
0.0601 |
0.0796 |
0.0904 |
4800 |
0.503 |
2.1 |
622 |
547 |
474 |
400 |
0.047 |
0.0638 |
0.087 |
4300 |
0.561 |
2.07 |
714 |
618 |
536 |
500 |
0.0373 |
0.0525 |
0.0847 |
3900 |
0.62 |
2.05 |
|
|
|
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
16 |
4.8 |
3.4 |
12.8 |
5.7 |
10 x 0.85 |
16.1 |
40 |
150 |
25 |
5.8 |
3.4 |
13.8 |
8.5 |
15 x 0.85 |
17.1 |
42.3 |
195 |
35 |
6.8 |
3.4 |
14.8 |
11.3 |
20 x 0.85 |
18.1 |
44.7 |
240 |
50 |
8 |
3.4 |
16 |
16.5 |
29 x 0.85 |
19.3 |
47.4 |
295 |
70 |
9.6 |
3.4 |
17.6 |
22.7 |
40 x 0.85 |
20.9 |
51 |
390 |
95 |
11.5 |
3.4 |
19.4 |
22.7 |
40 x 0.85 |
22.7 |
55.3 |
480 |
120 |
13.1 |
3.4 |
21 |
22.7 |
40 x 0.85 |
24.3 |
58.9 |
575 |
150 |
14.5 |
3.4 |
22.4 |
22.7 |
40 x 0.85 |
25.7 |
62.3 |
665 |
185 |
16.1 |
3.4 |
24.1 |
22.7 |
40 x 0.85 |
27.4 |
66 |
770 |
240 |
18.5 |
3.4 |
26.5 |
22.7 |
40 x 0.85 |
29.8 |
71.6 |
965 |
300 |
20.7 |
3.4 |
28.9 |
22.7 |
40 x 0.85 |
32.2 |
76.9 |
1160 |
400 |
23.6 |
3.4 |
31.8 |
22.7 |
40 x 0.85 |
35.3 |
84.2 |
1460 |
