6.35/11kV单芯屏蔽,PVC护套电缆(铝导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS 1429.1

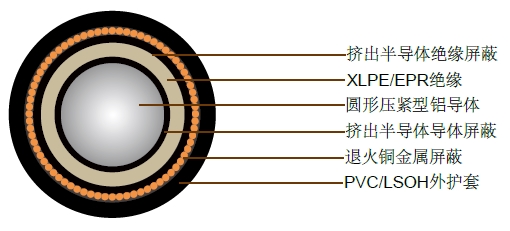

结构
导体: 圆形压紧型铝导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) –标准乙丙橡胶(EPR) –替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) –标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套–替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
1.11 |
0.144 |
0.159 |
0.205 |
11000 |
0.22 |
2.54 |
153 |
142 |
119 |
50 |
0.641 |
0.821 |
0.821 |
0.14 |
0.155 |
0.201 |
9900 |
0.243 |
2.46 |
184 |
167 |
140 |
70 |
0.443 |
0.568 |
0.568 |
0.129 |
0.145 |
0.19 |
8700 |
0.276 |
2.37 |
229 |
204 |
172 |
95 |
0.32 |
0.41 |
0.41 |
0.123 |
0.138 |
0.184 |
7800 |
0.311 |
2.3 |
279 |
243 |
205 |
120 |
0.253 |
0.325 |
0.325 |
0.118 |
0.134 |
0.179 |
7100 |
0.339 |
2.25 |
322 |
276 |
237 |
150 |
0.206 |
0.265 |
0.264 |
0.115 |
0.13 |
0.176 |
6600 |
0.368 |
2.22 |
365 |
309 |
265 |
185 |
0.164 |
0.211 |
0.211 |
0.112 |
0.127 |
0.172 |
6100 |
0.398 |
2.18 |
421 |
349 |
300 |
240 |
0.125 |
0.161 |
0.161 |
0.107 |
0.123 |
0.168 |
5400 |
0.445 |
2.14 |
499 |
404 |
347 |
300 |
0.1 |
0.13 |
0.129 |
0.105 |
0.12 |
0.166 |
4900 |
0.491 |
2.11 |
572 |
455 |
399 |
400 |
0.0778 |
0.102 |
0.101 |
0.101 |
0.116 |
0.162 |
4400 |
0.548 |
2.08 |
669 |
519 |
456 |
500 |
0.0605 |
0.0803 |
0.079 |
0.097 |
0.112 |
0.158 |
3900 |
0.62 |
2.05 |
779 |
590 |
518 |
630 |
0.0469 |
0.0636 |
0.062 |
0.095 |
0.11 |
0.156 |
3500 |
0.695 |
2.02 |
907 |
669 |
587 |
800 |
0.0367 |
0.0516 |
0.0494 |
0.092 |
0.107 |
0.153 |
3100 |
0.782 |
2 |
1050 |
752 |
687 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
3.4 |
14.9 |
20 |
36 x 0.85 |
16.3 |
22.5 |
62 |
50 |
8.1 |
3.4 |
16 |
20 |
36 x 0.85 |
17.5 |
23.7 |
68 |
70 |
9.6 |
3.4 |
17.6 |
20 |
36 x 0.85 |
19.0 |
25.2 |
78 |
95 |
11.4 |
3.4 |
19.3 |
20 |
36 x 0.85 |
20.7 |
26.9 |
89 |
120 |
12.8 |
3.4 |
20.7 |
20 |
36 x 0.85 |
22.1 |
28.3 |
99 |
150 |
14.2 |
3.4 |
22.1 |
20 |
36 x 0.85 |
23.5 |
29.7 |
109 |
185 |
15.7 |
3.4 |
23.6 |
20 |
36 x 0.85 |
25.2 |
31.4 |
123 |
240 |
18 |
3.4 |
25.9 |
20 |
36 x 0.85 |
27.6 |
33.8 |
145 |
300 |
20.1 |
3.4 |
28.3 |
20 |
36 x 0.85 |
29.6 |
36.0 |
168 |
400 |
23 |
3.4 |
31.1 |
20 |
36 x 0.85 |
32.7 |
39.3 |
202 |
500 |
26.5 |
3.4 |
34.7 |
20 |
36 x 0.85 |
35.8 |
42.6 |
239 |
630 |
29.9 |
3.4 |
38.4 |
20 |
36 x 0.85 |
39.4 |
46.4 |
289 |
800 |
34.2 |
3.4 |
42.8 |
20 |
36 x 0.85 |
44.0 |
51.3 |
351 |
技术特性
重载
导体截面积 |
20°C时,导体最大直流电阻 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
|||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
35 |
0.868 |
1.11 |
1.11 |
0.144 |
0.159 |
0.205 |
11000 |
0.22 |
2.54 |
153 |
142 |
119 |
50 |
0.641 |
0.821 |
0.821 |
0.14 |
0.155 |
0.201 |
9900 |
0.243 |
2.46 |
185 |
168 |
141 |
70 |
0.443 |
0.568 |
0.568 |
0.129 |
0.145 |
0.19 |
8700 |
0.276 |
2.37 |
229 |
204 |
172 |
95 |
0.32 |
0.41 |
0.41 |
0.123 |
0.138 |
0.184 |
7800 |
0.311 |
2.3 |
281 |
243 |
205 |
120 |
0.253 |
0.325 |
0.325 |
0.118 |
0.134 |
0.179 |
7100 |
0.339 |
2.25 |
323 |
275 |
236 |
150 |
0.206 |
0.265 |
0.264 |
0.115 |
0.13 |
0.176 |
6600 |
0.368 |
2.22 |
366 |
307 |
263 |
185 |
0.164 |
0.211 |
0.211 |
0.112 |
0.127 |
0.172 |
6100 |
0.398 |
2.18 |
420 |
346 |
297 |
240 |
0.125 |
0.161 |
0.161 |
0.107 |
0.123 |
0.168 |
5400 |
0.445 |
2.14 |
496 |
399 |
342 |
300 |
0.1 |
0.13 |
0.129 |
0.105 |
0.12 |
0.166 |
4900 |
0.491 |
2.11 |
567 |
447 |
392 |
400 |
0.0778 |
0.102 |
0.101 |
0.101 |
0.116 |
0.162 |
4400 |
0.548 |
2.08 |
659 |
507 |
445 |
500 |
0.0605 |
0.0803 |
0.079 |
0.097 |
0.112 |
0.158 |
3900 |
0.62 |
2.05 |
763 |
572 |
502 |
630 |
0.0469 |
0.0636 |
0.062 |
0.095 |
0.11 |
0.156 |
3500 |
0.695 |
2.02 |
881 |
644 |
565 |
800 |
0.0367 |
0.0516 |
0.0494 |
0.092 |
0.107 |
0.153 |
3100 |
0.782 |
2 |
1013 |
718 |
656 |
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
35 |
6.9 |
3.4 |
14.9 |
23 |
40 x 0.85 |
18.2 |
22.3 |
66 |
50 |
8.1 |
3.4 |
16 |
33 |
23 x 1.35 |
20.3 |
24.4 |
82 |
70 |
9.6 |
3.4 |
17.6 |
46 |
32 x 1.35 |
21.9 |
26 |
105 |
95 |
11.4 |
3.4 |
19.3 |
62 |
43 x 1.35 |
23.6 |
27.7 |
130 |
120 |
12.8 |
3.4 |
20.7 |
69 |
48 x 1.35 |
25 |
29.1 |
145 |
150 |
14.2 |
3.4 |
22.1 |
69 |
48 x 1.35 |
26.4 |
30.7 |
155 |
185 |
15.7 |
3.4 |
23.6 |
69 |
48 x 1.35 |
27.9 |
32.2 |
170 |
240 |
18 |
3.4 |
25.9 |
69 |
48 x 1.35 |
30.2 |
34.7 |
190 |
300 |
20.1 |
3.4 |
28.3 |
69 |
48 x 1.35 |
32.6 |
37.3 |
215 |
400 |
23 |
3.4 |
31.1 |
69 |
48 x 1.35 |
35.6 |
40.5 |
250 |
500 |
26.5 |
3.4 |
34.7 |
69 |
48 x 1.35 |
39.2 |
44.3 |
295 |
630 |
29.9 |
3.4 |
38.4 |
69 |
48 x 1.35 |
42.9 |
48.4 |
345 |
800 |
34.2 |
3.4 |
42.8 |
69 |
48 x 1.35 |
47.3 |
53 |
405 |
