6.35/11kV单芯屏蔽,PVC护套电缆(铜导体)
应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭
受机械损伤的地方。
标准
AS/NZS1429.1

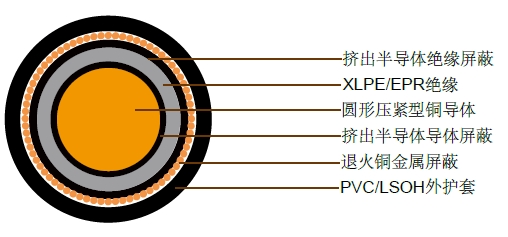

结构
导体: 圆形压紧型裸铜导体,遵循AS/NZS1125 最高连续工作温度:90°C
导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
绝缘: 交联聚乙烯 (XLPE) –标准乙丙橡胶(EPR) –替代物
绝缘屏蔽: 挤出半导体材料
金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载)
护套: 黑色5V-90聚氯乙烯 (PVC) –标准
橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套–替代物低烟无卤 (LSOH) –替代物
技术特性
轻载
导体截面积 |
20°C时,导体最大直 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
流电阻 |
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
16 |
1.15 |
1.47 |
1.47 |
0.161 |
0.176 |
0.222 |
14000 |
0.177 |
2.77 |
125 |
120 |
101 |
25 |
0.727 |
0.927 |
0.927 |
0.152 |
0.167 |
0.213 |
12000 |
0.198 |
2.65 |
163 |
154 |
129 |
35 |
0.524 |
0.668 |
0.668 |
0.147 |
0.163 |
0.208 |
11000 |
0.219 |
2.55 |
197 |
183 |
153 |
50 |
0.387 |
0.494 |
0.494 |
0.14 |
0.155 |
0.201 |
10000 |
0.242 |
2.46 |
237 |
216 |
181 |
70 |
0.268 |
0.342 |
0.342 |
0.135 |
0.15 |
0.196 |
8800 |
0.275 |
2.37 |
294 |
263 |
221 |
95 |
0.193 |
0.247 |
0.247 |
0.122 |
0.138 |
0.183 |
7700 |
0.314 |
2.3 |
359 |
313 |
264 |
120 |
0.153 |
0.196 |
0.195 |
0.117 |
0.133 |
0.178 |
7000 |
0.346 |
2.25 |
413 |
355 |
305 |
150 |
0.124 |
0.16 |
0.159 |
0.114 |
0.129 |
0.175 |
6400 |
0.374 |
2.21 |
470 |
397 |
341 |
185 |
0.0991 |
0.128 |
0.127 |
0.111 |
0.126 |
0.172 |
5900 |
0.407 |
2.17 |
539 |
447 |
384 |
240 |
0.0754 |
0.098 |
0.0973 |
0.106 |
0.122 |
0.167 |
5300 |
0.456 |
2.13 |
637 |
516 |
443 |
300 |
0.0601 |
0.0791 |
0.0781 |
0.104 |
0.119 |
0.165 |
4800 |
0.503 |
2.1 |
730 |
579 |
509 |
400 |
0.047 |
0.0631 |
0.0618 |
0.0988 |
0.115 |
0.161 |
4300 |
0.561 |
2.07 |
848 |
655 |
575 |
500 |
0.0366 |
0.0508 |
0.0489 |
0.097 |
0.112 |
0.158 |
3900 |
0.62 |
2.05 |
978 |
737 |
647 |
630 |
0.0283 |
0.0412 |
0.0389 |
0.0953 |
0.111 |
0.156 |
3500 |
0.694 |
2.02 |
1122 |
823 |
722 |
电缆参数
轻载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
16 |
4.8 |
3.4 |
12.8 |
16 |
28 x 0.85 |
14.1 |
20.3 |
58 |
25 |
5.8 |
3.4 |
13.8 |
20 |
36 x 0.85 |
15.3 |
21.5 |
73 |
35 |
6.8 |
3.4 |
14.8 |
20 |
36 x 0.85 |
16.3 |
22.5 |
84 |
50 |
8 |
3.4 |
16 |
20 |
36 x 0.85 |
17.6 |
23.8 |
98 |
70 |
9.6 |
3.4 |
17.6 |
20 |
36 x 0.85 |
19.0 |
25.2 |
121 |
95 |
11.5 |
3.4 |
19.4 |
20 |
36 x 0.85 |
20.7 |
26.9 |
148 |
120 |
13.1 |
3.4 |
21 |
20 |
36 x 0.85 |
22.1 |
28.3 |
174 |
150 |
14.5 |
3.4 |
22.4 |
20 |
36 x 0.85 |
23.5 |
29.7 |
202 |
185 |
16.1 |
3.4 |
24.1 |
20 |
36 x 0.85 |
25.3 |
31.5 |
240 |
240 |
18.5 |
3.4 |
26.5 |
20 |
36 x 0.85 |
27.6 |
33.8 |
298 |
300 |
20.7 |
3.4 |
28.9 |
20 |
36 x 0.85 |
29.8 |
36.2 |
360 |
400 |
23.6 |
3.4 |
31.8 |
20 |
36 x 0.85 |
33.2 |
39.8 |
449 |
500 |
26.5 |
3.4 |
34.7 |
20 |
36 x 0.85 |
36.5 |
43.3 |
550 |
630 |
29.9 |
3.4 |
38.4 |
20 |
36 x 0.85 |
40.1 |
47.1 |
690 |
技术特性
重载
导体截面积 |
20°C时,导体最大直 |
90°C时,频率为50Hz导体的交流电阻 |
90°C时,频率为50Hz的感抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
流电阻 |
三角或扁平接触排列 |
平行空隙排列 |
三角接触排列 |
平行接触排列 |
平行空隙排列 |
露天 |
直埋 |
埋于导管中 |
||||
mm2 |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
16 |
1.15 |
1.47 |
1.47 |
0.161 |
0.176 |
0.222 |
14000 |
0.177 |
2.77 |
125 |
120 |
101 |
25 |
0.727 |
0.927 |
0.927 |
0.152 |
0.167 |
0.213 |
12000 |
0.198 |
2.65 |
164 |
154 |
129 |
35 |
0.524 |
0.668 |
0.668 |
0.147 |
0.163 |
0.208 |
11000 |
0.219 |
2.55 |
200 |
184 |
154 |
50 |
0.387 |
0.494 |
0.494 |
0.14 |
0.155 |
0.201 |
10000 |
0.242 |
2.46 |
242 |
217 |
183 |
70 |
0.268 |
0.342 |
0.342 |
0.135 |
0.15 |
0.196 |
8800 |
0.275 |
2.37 |
298 |
262 |
221 |
95 |
0.193 |
0.247 |
0.247 |
0.122 |
0.138 |
0.183 |
7700 |
0.314 |
2.3 |
362 |
311 |
267 |
120 |
0.153 |
0.196 |
0.195 |
0.117 |
0.133 |
0.178 |
7000 |
0.346 |
2.25 |
413 |
351 |
301 |
150 |
0.124 |
0.16 |
0.159 |
0.114 |
0.129 |
0.175 |
6400 |
0.374 |
2.21 |
467 |
391 |
336 |
185 |
0.0991 |
0.128 |
0.127 |
0.111 |
0.126 |
0.172 |
5900 |
0.407 |
2.17 |
535 |
439 |
377 |
240 |
0.0754 |
0.098 |
0.0973 |
0.106 |
0.122 |
0.167 |
5300 |
0.456 |
2.13 |
627 |
503 |
432 |
300 |
0.0601 |
0.0791 |
0.0781 |
0.104 |
0.119 |
0.165 |
4800 |
0.503 |
2.1 |
715 |
561 |
493 |
400 |
0.047 |
0.0631 |
0.0618 |
0.0988 |
0.115 |
0.161 |
4300 |
0.561 |
2.07 |
824 |
630 |
553 |
500 |
0.0366 |
0.0508 |
0.0489 |
0.097 |
0.112 |
0.158 |
3900 |
0.62 |
2.05 |
943 |
702 |
616 |
630 |
0.0283 |
0.0412 |
0.0389 |
0.0953 |
0.111 |
0.156 |
3500 |
0.694 |
2.02 |
1072 |
777 |
681 |
电缆参数
重载
导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成股数/直径 |
屏蔽外径 |
电缆外径 |
电缆重量 |
---|---|---|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
mm2 |
no x mm |
mm |
mm |
kg/100m |
16 |
4.8 |
3.4 |
12.8 |
15.9 |
28 x 0.85 |
16.1 |
20.3 |
59 |
25 |
5.8 |
3.4 |
13.8 |
24.4 |
43 x 0.85 |
17.1 |
21.2 |
78 |
35 |
6.8 |
3.4 |
14.8 |
34.4 |
24 x 1.35 |
19.1 |
23.2 |
99 |
50 |
8 |
3.4 |
16 |
48.7 |
34 x 1.35 |
20.3 |
24.4 |
125 |
70 |
9.6 |
3.4 |
17.6 |
68 |
30 x 1.70 |
22.6 |
26.9 |
165 |
95 |
11.5 |
3.4 |
19.4 |
69 |
48 x 1.35 |
23.7 |
27.9 |
195 |
120 |
13.1 |
3.4 |
21 |
69 |
48 x 1.35 |
25.3 |
29.4 |
225 |
150 |
14.5 |
3.4 |
22.4 |
69 |
48 x 1.35 |
26.7 |
31.1 |
255 |
185 |
16.1 |
3.4 |
24.1 |
69 |
48 x 1.35 |
28.4 |
32.7 |
285 |
240 |
18.5 |
3.4 |
26.5 |
69 |
48 x 1.35 |
30.8 |
35.3 |
345 |
300 |
20.7 |
3.4 |
28.9 |
69 |
48 x 1.35 |
33.2 |
37.9 |
410 |
400 |
23.6 |
3.4 |
31.8 |
69 |
48 x 1.35 |
36.3 |
41.2 |
505 |
500 |
26.5 |
3.4 |
34.7 |
69 |
48 x 1.35 |
39.2 |
44.3 |
605 |
630 |
29.9 |
3.4 |
38.4 |
69 |
48 x 1.35 |
42.9 |
48.7 |
730 |
800 |
35.9 |
3.4 |
44.5 |
69 |
48 x 1.35 |
49 |
55 |
925 |
