多芯聚乙烯绝缘，聚氯乙烯护套非铠装控制电缆,0.6/1kV

应用

这些电缆用于非封闭的控制电路，在商业，工业，矿业和电力系统等不受机械损伤的环境中可敷设于管道，直埋或地下管道安装。

标准

AS/NZS 5000.1

AS/NZS 3008

AS/NZS 1125

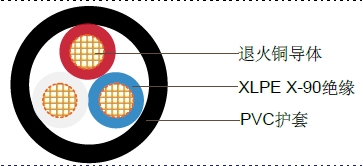

结构

导体: 退火铜.

绝缘: XLPE X-90.

绝缘颜色: 3C–红色,白色,蓝色

4C - 红色,白色,蓝色,黑色

护套: 聚氯乙烯 PVC 5V-90

护套颜色: 黑色,也可选择其他颜色

技术特性

导体	额定电流			电气性能
截面积 mm2	暴露在空气中 A	直埋 A	埋于管道 中 A	20°C时的最 大直流电阻 Ohm/km	90°C时的最 大交流电阻 Ohm/km	电抗 Ohm/km	90°C时三相电 的电压降 mV/Am
10	68	91	68	1.83	2.33	0.084	4.05
16	91	118	89	1.15	1.47	0.081	2.55
25	121	155	118	0.727	0.927	0.081	1.61

电缆参数

标称导体截面积	导体类型	标称绝缘厚度	标称护套厚度	标称线缆外径	电缆重量
mm2		mm	mm	mm	kg/km
3芯
10	7/1.35	0.7	1.4	15.3	435
16	7/1.70	0.7	1.4	17.6	625
25	7/2.14	0.9	1.4	21.5	950
4芯
10	7/1.35	0.7	1.4	16.7	550
16	7/1.70	0.7	1.4	19.2	800
25	7/2.14	0.9	1.4	23.6	1250
