VSD/EMC软线,0.6/1kV
应用
这些电缆适用于需要电磁兼容的应用中，能够减少任何不良影响，干扰或骚扰，传播和接收电磁能量，并适用于变速传动设备或其他要求
屏蔽电缆应用中。
标准
AS/NZS 5000.1,AS 1125,AS 3808
结构

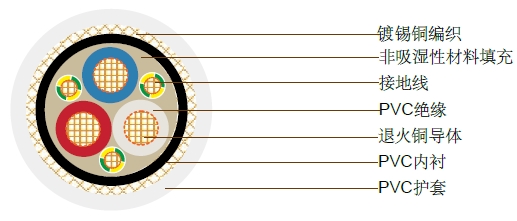

第一类
导体: 五类多股退火铜
绝缘: 阻燃聚氯乙烯PVC V75
绝缘颜色: 3芯 + E: 红色,白色,蓝色 + 黄绿色
4芯 + E: 红色,白色,蓝色,黑色 + 黄绿色
填充: 非吸湿性材料
内衬: 阻燃聚氯乙烯PVC V75 屏蔽: 镀锡退火铜编织护套: 阻燃聚氯乙烯PVC V75 护套颜色: 透明

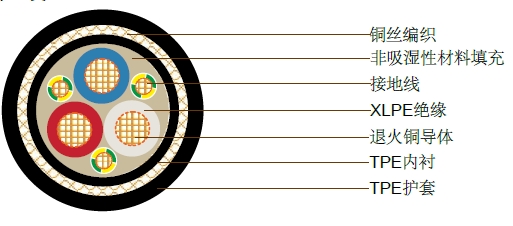

第二类
导体: 五类多股退火铜
绝缘: 交联聚乙烯(XLPE)
绝缘颜色: 3芯 + E: 红色,白色,蓝色 + 黄绿色
4芯 + E: 红色,白色,蓝色,黑色 + 黄绿色
填充: 非吸湿性材料内衬: 热塑性弹性体(TPE)
屏蔽: 退火铜编织
护套: 热塑性弹性体(TPE)
护套颜色: 黑色
技术特性
电气性能
标称导体截面积mm2 |
导体每股最大直径mm |
20oC时的直流电阻Ohm/km |
75oC时的交流电阻Ohm/km |
90oC时的交流电阻Ohm/km |
75oC时三相电的电压降mV/A.m |
90oC时三相电的电压降mV/A.m |
电抗第一类Ohm/km |
电抗第二类Ohm/km |
|---|---|---|---|---|---|---|---|---|
1.5 |
0.25 |
13.3 |
16.2 |
17.0 |
28.0 |
29.4 |
0.118 |
0.118 |
2.5 |
0.25 |
7.98 |
9.7 |
10.2 |
16.8 |
17.6 |
0.112 |
0.112 |
4 |
0.30 |
4.95 |
6.02 |
6.31 |
10.4 |
10.9 |
0.108 |
0.108 |
6 |
0.30 |
3.30 |
4.01 |
4.21 |
6.95 |
7.29 |
0.104 |
0.104 |
10 |
0.40 |
1.91 |
2.41 |
2.52 |
4.17 |
4.38 |
0.0982 |
0.102 |
16 |
0.40 |
1.21 |
1.47 |
1.54 |
2.55 |
2.68 |
0.0937 |
0.0970 |
25 |
0.40 |
0.780 |
0.889 |
0.932 |
1.55 |
1.62 |
0.0895 |
0.0921 |
35 |
0.40 |
0.554 |
0.652 |
0.684 |
1.14 |
1.19 |
- |
0.0895 |
50 |
0.40 |
0.386 |
0.490 |
0.513 |
0.862 |
0.902 |
- |
0.0893 |
70 |
0.50 |
0.272 |
0.325 |
0.340 |
0.581 |
0.608 |
- |
0.0859 |
电流
导体截面积 |
2C+E |
3C+E |
4C+E |
|||||
|---|---|---|---|---|---|---|---|---|
不暴露在阳光下 |
暴露在阳光下 |
不暴露在阳光下 |
暴露在阳光下 |
|||||
V75 |
XLPE |
V75 |
XLPE |
V75 |
XLPE |
V75 |
XLPE |
|
mm2 |
A |
A |
A |
A |
A |
A |
A |
A |
6 |
44 |
54 |
34 |
43 |
38 |
46 |
29 |
37 |
10 |
60 |
74 |
46 |
58 |
52 |
63 |
39 |
50 |
16 |
81 |
99 |
60 |
77 |
70 |
85 |
51 |
66 |
25 |
110 |
135 |
80 |
105 |
95 |
115 |
68 |
88 |
35 |
135 |
165 |
95 |
125 |
115 |
140 |
81 |
105 |
50 |
160 |
195 |
110 |
145 |
140 |
165 |
96 |
125 |
70 |
205 |
250 |
140 |
185 |
175 |
215 |
120 |
155 |
电缆参数
第一类
芯数 |
导体截面积mm2 |
线芯直径mm |
接地线导体截面积mm2 |
接地线芯直径mm |
内衬外径mm |
线缆外径mm |
电缆重量kg/km |
|---|---|---|---|---|---|---|---|
2C+E |
1.5 |
3.2 |
1.5 |
3.2 |
9.8 |
14.48 |
220 |
2C+E |
2.5 |
3.7 |
2.5 |
3.7 |
11.0 |
15.85 |
272 |
3C+E |
1.0 |
2.9 |
1.0 |
2.7 |
9.1 |
13.62 |
205 |
3C+E |
1.5 |
3.2 |
1.5 |
3.0 |
9.8 |
14.48 |
238 |
3C+E |
2.5 |
3.7 |
2.5 |
3.5 |
11.0 |
15.85 |
299 |
3C+E |
4 |
4.7 |
4 |
4.7 |
13.3 |
18.58 |
417 |
3C+3E |
6 |
5.3 |
1.5 |
3.0 |
13.4 |
16.86 |
478 |
3C+3E |
10 |
6.2 |
1.5 |
3.0 |
15.5 |
19.07 |
636 |
3C+3E |
16 |
7.4 |
2.5 |
3.5 |
18.4 |
22.10 |
908 |
3C+3E |
25 |
9.1 |
4 |
4.7 |
22.3 |
29.12 |
1357 |
3C+3E |
35 |
10.3 |
6 |
5.3 |
25.3 |
32.71 |
1794 |
3C+3E |
50 |
12.3 |
10 |
6.2 |
29.5 |
37.67 |
2480 |
3C+3E |
70 |
14.0 |
10 |
6.2 |
33.5 |
42.75 |
3323 |
4C+E |
1.5 |
3.2 |
1.5 |
3.0 |
9.2 |
13.79 |
239 |
4C+E |
2.5 |
3.7 |
2.5 |
3.5 |
10.5 |
15.21 |
309 |
4C+E |
4 |
4.7 |
2.5 |
3.5 |
12.4 |
17.49 |
415 |
4C+E |
6 |
5.3 |
2.5 |
3.5 |
13.6 |
18.92 |
516 |
芯数 |
导体截面积mm2 |
线芯直径mm |
接地线导体截面积mm2 |
接地线芯直径mm |
内衬外径mm |
线缆外径mm |
电缆重量kg/km |
|---|---|---|---|---|---|---|---|
4C+E |
10 |
6.2 |
4 |
4.7 |
16.1 |
21.87 |
753 |
4C+E |
16 |
7.4 |
6 |
5.3 |
18.7 |
24.89 |
1054 |
4C+E |
25 |
9.1 |
6 |
5.3 |
22.2 |
29.03 |
1499 |
4C+E |
35 |
10.3 |
10 |
6.2 |
25.2 |
32.51 |
1987 |
4C+E |
50 |
12.3 |
16 |
7.4 |
29.6 |
37.80 |
2766 |
4C+E |
70 |
14.0 |
25 |
9.1 |
34.0 |
43.37 |
3877 |
第二类
芯数 |
导体截面积mm2 |
线芯直径mm |
接地线导体截面积mm2 |
接地线芯直径mm |
内衬外径mm |
线缆外径mm |
电缆重量kg/km |
|---|---|---|---|---|---|---|---|
3C+E |
1.5 |
3.2 |
1.5 |
3.0 |
8.8 |
12.26 |
201 |
3C+E |
2.5 |
3.7 |
2.5 |
3.5 |
10.1 |
13.56 |
260 |
3C+3E |
4 |
4.7 |
1.5 |
3.0 |
10.4 |
13.89 |
311 |
3C+3E |
6 |
5.3 |
1.5 |
3.0 |
11.7 |
15.34 |
393 |
3C+3E |
10 |
6.2 |
1.5 |
3.0 |
13.9 |
17.64 |
563 |
3C+3E |
16 |
7.4 |
2.5 |
3.5 |
16.4 |
20.34 |
808 |
3C+3E |
25 |
9.1 |
4 |
4.1 |
20.3 |
24.53 |
1206 |
3C+3E |
35 |
10.3 |
6 |
4.7 |
23.1 |
27.49 |
1608 |
3C+3E |
50 |
12.3 |
10 |
5.6 |
27.0 |
31.70 |
2248 |
3C+3E |
70 |
14.0 |
10 |
5.6 |
31.4 |
36.84 |
3118 |
4C+E |
1.5 |
3.2 |
1.5 |
3.0 |
9.4 |
12.65 |
222 |
4C+E |
2.5 |
3.7 |
2.5 |
3.5 |
10.5 |
13.89 |
288 |
4C+E |
4 |
4.7 |
2.5 |
3.5 |
11.6 |
15.05 |
362 |
4C+E |
6 |
5.3 |
2.5 |
3.5 |
12.8 |
16.30 |
455 |
4C+E |
10 |
6.2 |
4 |
4.7 |
15.2 |
18.88 |
676 |
4C+E |
16 |
7.4 |
6 |
5.3 |
18.0 |
21.95 |
980 |
4C+E |
25 |
9.1 |
6 |
5.3 |
21.6 |
25.78 |
1405 |
4C+E |
35 |
10.3 |
10 |
6.2 |
24.9 |
29.25 |
1900 |
4C+E |
50 |
12.3 |
16 |
7.4 |
28.8 |
33.46 |
2618 |
4C+E |
70 |
14.0 |
25 |
9.1 |
33.6 |
38.97 |
3740 |
