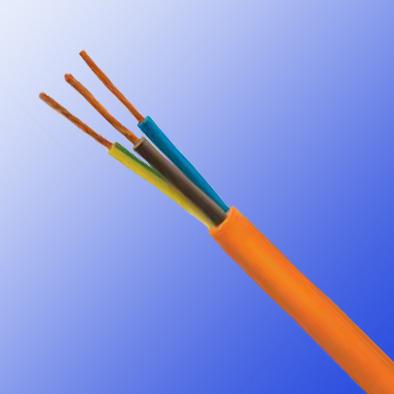

H03V2V2F/ H03V2V2H2F

应用说明:

这类电缆适用于住宅楼宇,厨房,办公室等的便携仪器。由于其特殊的绝缘和护套化合物,电缆是为适应在厨房和取暖器具及在高温照明

系统仪器适用。不适合用于室外和工农业建筑或非住宅便携式工具。正常使用的最大导体温度:90℃的高温下使用时,必须避免接触皮

肤。

参考标准:

HD 21.12; HD 308 S2? DIN VDE 0281 part 1, part 12; DIN VDE 0293 part 308; DIN VDE 0295,CEI 2020/12, CEI

2035 (EN603321) / CEI 2037 (EN50267), EN5026521。

电缆结构:

裸铜导体

符合DIN VDE 0295 cl.5,BS 6360 cl.5,IEC 60228 cl.5和HD 383

聚氯乙烯线芯绝缘 T13VDE0281 part 1

颜色编码符合 VDE 0293308

聚氯乙烯外护套TM3

线芯分色:

2芯:蓝色,褐色(棕色);

3芯:绿色/黄色,蓝色,褐色(棕色);

4芯:黄色/绿色,黑色,褐色(棕色),蓝色;

5芯:绿色/黄色,褐色(棕色),黑色,灰色,蓝色。

技术参数:

工作电压:300/300V

测试电压:3000V

柔软弯曲半径:15倍直径

静态弯曲半径:4倍直径

弯曲温度:5℃到+70℃

静态温度:40℃到+70℃

短路温度:+160℃

阻燃标准:IEC 60332.1

绝缘电阻:20MΩ×km

电缆参数:

AWG线规 线芯 × 面积
mm2
标称绝缘厚度
mm
标称护套厚度
mm
标称直径
mm
标称铜重
kg/Km
标称重量
kg/Km
H03V2V2F
20(16/32) 2 x 0.50 0.5 0.6 5 9.6 38
20(16/32) 3 x 0.50 0.5 0.6 5.4 14.4 45
20(16/32) 4 x 0.50 0.5 0.6 5.8 19.2 55
18(24/32) 2 x 0.75 0.5 0.6 5.5 14.4 46
18(24/32) 3 x 0.75 0.5 0.6 6 21.6 59
18(24/32) 4 x 0.75 0.5 0.6 6.5 28.8 72
H03V2V2H2F
20(16/32) 2 x 0.50 0.5 0.6 3.2 x 5.2 9.7 32
18(24/32 2 x 0.75 0.5 0.6 3.4 x 5.6 14.4 35
