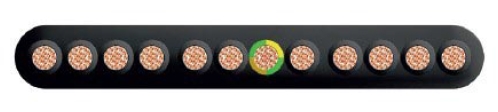

H05VVH6/H07VVH6F
应用及描述
该电缆用于中型机械设备和在某一部分需要高度弯曲的地方。他们可作为电力和控制电缆，用于干燥，潮湿环境中，尤其适用于起重设备
，处理系统，机床等的使用中。
标准及认证
NF C 32070, CSA C22.2 N° 49
电缆结构
柔软的裸铜或镀锡铜导体
遵循VDE0295 Cl 5, IEC 60228 Cl5
PVC绝缘T12遵循VDE 0207第4部分
色彩编码遵循VDE0293308
PVC护套TM2遵循VDE 0207第5部分
技术特性
工作电压:
H05VVH6F : 300/500 V
H07VVH6F: 450/700 V
测试电压:
H05VVH6F : 2 KV H07VVH6F: 2.5 KV
弯曲半径: 10 × cable
应用时的工作温度: 5o C to + 70o C
静态时可承受的温度:40o C to +70o C
阻燃:遵循VDE 0472第804部分, NF C 32070B级测试
绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 截面积 # x mm2 |
标称导体 直径 mm |
标称绝缘 厚度 mm |
标称外径 mm |
标称 铜的重量 kg/Km |
标称电缆 重量 kg/km |
|---|---|---|---|---|---|---|
H05VVH6F |
||||||
18(24/32) |
4 x 0.75 |
1.2 |
0.6 |
4.2 x 12.6 |
29 |
90 |
18(24/32) |
8x 0.75 |
1.2 |
0.6 |
4.2 x 23.2 |
58 |
175 |
18(24/32) |
12x 0.75 |
1.2 |
0.6 |
4.2 x 33.8 |
86 |
260 |
18(24/32) |
18x 0.75 |
1.2 |
0.6 |
4.2 x 50.2 |
130 |
380 |
18(24/32) |
24x 0.75 |
1.2 |
0.6 |
4.2 x 65.6 |
172 |
490 |
17(32/32) |
4 x 1.00 |
1.4 |
0.7 |
4.4 x 13.4 |
38 |
105 |
17(32/32) |
5×1.00 |
1.4 |
0.7 |
4.4 x 15.5 |
48 |
120 |
17(32/32) |
8 x 1.00 |
1.4 |
0.7 |
4.4 x 24.8 |
77 |
205 |
17(32/32) |
12x 1.00 |
1.4 |
0.7 |
4.4 x 36.2 |
115 |
300 |
17(32/32) |
18x 1.00 |
1.4 |
0.7 |
4.4 x 53.8 |
208 |
450 |
17(32/32) |
24x 1.00 |
1.4 |
0.7 |
4.4 x 70.4 |
230 |
590 |
H07VVH6F |
||||||
16(30/30) |
4 x1.5 |
1.5 |
0.8 |
5.1 x 14.8 |
130 |
58 |
16(30/30) |
5 x1.5 |
1.5 |
0.8 |
5.1 x 17.7 |
158 |
72 |
16(30/30) |
7 x1.5 |
1.5 |
0.8 |
5.1 x 25.2 |
223 |
101 |
16(30/30) |
8 x1.5 |
1.5 |
0.8 |
5.1 x 27.3 |
245 |
115 |
16(30/30) |
10 x1.5 |
1.5 |
0.8 |
5.1 x 33.9 |
304 |
144 |
16(30/30) |
12 x1.5 |
1.5 |
0.8 |
5.1 x 40.5 |
365 |
173 |
16(30/30) |
18 x1.5 |
1.5 |
0.8 |
6.1 x 61.4 |
628 |
259 |
16(30/30) |
24 x1.5 |
1.5 |
0.8 |
5.1 x 83.0 |
820 |
346 |
14(30/50) |
4 x2.5 |
1.9 |
0.8 |
5.8 x 18.1 |
192 |
96 |
14(30/50) |
5 x2.5 |
1.9 |
0.8 |
5.8 x 21.6 |
248 |
120 |
14(30/50) |
7 x2.5 |
1.9 |
0.8 |
5.8 x 31.7 |
336 |
168 |
14(30/50) |
8 x2.5 |
1.9 |
0.8 |
5.8 x 33.7 |
368 |
192 |
14(30/50) |
10 x2.5 |
1.9 |
0.8 |
5.8 x 42.6 |
515 |
240 |
14(30/50) |
12 x2.5 |
1.9 |
0.8 |
5.8 x 49.5 |
545 |
288 |
14(30/50) |
24 x2.5 |
1.9 |
0.8 |
5.8 x 102.0 |
1220 |
480 |
12(56/28) |
4 x4 |
2.5 |
0.8 |
6.7 x 20.1 |
154 |
271 |
12(56/28) |
5 x4 |
2.5 |
0.8 |
6.9 x 26.0 |
192 |
280 |
12(56/28) |
7 x4 |
2.5 |
0.8 |
6.7 x 35.5 |
269 |
475 |
10(84/28) |
4 x6 |
3.0 |
0.8 |
7.2 x 22.4 |
230 |
359 |
10(84/28) |
5 x6 |
3.0 |
0.8 |
7.4 x 31.0 |
288 |
530 |
10(84/28) |
7 x6 |
3.0 |
0.8 |
7.4 x 43.0 |
403 |
750 |
8(80/26) |
4 x10 |
4.0 |
1.0 |
9.2 x 28.7 |
384 |
707 |
8(80/26) |
5 x10 |
4.0 |
1.0 |
11.0 x 37.5 |
480 |
1120 |
6(128/26) |
4 x16 |
5.6 |
1.0 |
11.1 x 35.1 |
614 |
838 |
6(128/26) |
5 x16 |
5.6 |
1.0 |
11.2 x 43.5 |
768 |
1180 |
