多芯+E聚氯乙烯绝缘，聚氯乙烯护套控制电缆,0.6/1kV
应用
这些电缆用于非封闭的控制电路，在商业，工业，矿业和电力系统等不受机械损伤的环境中可敷设于管道，直埋或地下管道安装。
标准
AS/NZS 5000.1
AS/NZS 3008
AS/NZS 1125

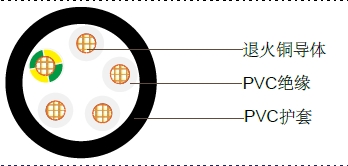

结构
导体: 退火铜.
绝缘: 聚氯乙烯 PVC V-90.
绝缘颜色: 白色(黑色加数字标注),黄绿色
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 橘色,也可选择其他颜色
技术特性
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积 mm2 |
暴露在空气 中 A |
直埋 A |
埋于管道中 A |
20°C时的最 大直流电阻 Ohm/km |
75°C时的最 大交流电阻 Ohm/km |
电抗 Ohm/km |
75°C时三相 电的电压降 mV/Am |
1.5mm2 |
|||||||
2C+E |
18 |
14 |
22 |
13.6 |
16.5 |
0.111 |
33.0 |
3-50C+ E |
15 |
13 |
19 |
13.6 |
16.5 |
0.111 |
33.0 |
2.5mm2 |
|||||||
2C+E |
26 |
20 |
31 |
7.41 |
9.01 |
0.102 |
18.0 |
3-50C+ E |
22 |
18 |
26 |
7.41 |
9.01 |
0.102 |
18.0 |
电缆参数
芯数 |
导体股数/直径 |
标称绝缘厚度 mm |
标称接地线截 面积 mm2 |
标称接地线绝 缘厚度 mm |
标称线缆外径 mm |
电缆重量 kg/km |
|---|---|---|---|---|---|---|
1.5mm2 |
||||||
2C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
10.6 |
165 |
3C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
11.5 |
190 |
4C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
12.4 |
215 |
6C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
13.4 |
275 |
8C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
16.6 |
340 |
10C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
16.9 |
375 |
12C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
17.9 |
435 |
15C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
18.9 |
525 |
20C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
20.7 |
680 |
25C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
22.9 |
785 |
30C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
25.8 |
845 |
40C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
28.0 |
1190 |
50C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
30.8 |
1290 |
2.5mm2 |
||||||
2C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
11.6 |
210 |
3C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
12.6 |
250 |
4C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
13.7 |
285 |
6C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
14.8 |
365 |
8C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
18.4 |
455 |
10C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
19.9 |
530 |
12C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
20.0 |
605 |
15C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
21.0 |
715 |
20C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
25.7 |
950 |
25C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
26.3 |
1095 |
30C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
28.3 |
1200 |
40C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
33.5 |
1565 |
50C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
35.0 |
1925 |
