多芯+E聚氯乙烯绝缘，聚氯乙烯护套铠装控制电缆,0.6/1kV
应用
这些电缆用于非封闭的控制电路，在商业，工业，矿业和电力系统等可能有机械损伤的环境中可敷设于管道，直埋或地下管道安装。
标准
AS/NZS5000.1
AS/NZS3008
AS/NZS1125

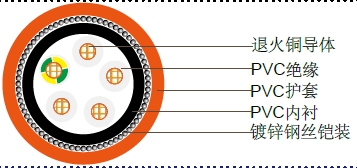

结构
导体: 退火铜.
绝缘: 聚氯乙烯 PVC V-90.
绝缘颜色: 白色(黑色加数字标注),黄绿色
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 橘色,也可选择其他颜色
技术特性
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积mm2 |
暴露在空气中A |
直埋A |
埋于管道中A |
20°C时的最大直流电阻Ohm/km |
75°C时的最大交流电阻Ohm/km |
电抗Ohm/km |
75°C时三相电的电压降mV/Am |
1.5mm2 |
|||||||
2C+E |
18 |
14 |
22 |
13.6 |
16.5 |
0.111 |
33.0 |
3-50C+ E |
15 |
13 |
19 |
13.6 |
16.5 |
0.111 |
33.0 |
2.5mm2 |
|||||||
2C+E |
26 |
20 |
31 |
7.41 |
9.01 |
0.102 |
18.0 |
3-50C+ E |
22 |
18 |
26 |
7.41 |
9.01 |
0.102 |
18.0 |
电缆参数
芯数 |
导体股数/直径 |
标称绝缘厚度mm |
标称接地线截面积mm2 |
标称接地线绝缘厚度mm |
内衬外径mm |
铠装直径mm |
标称线缆外径mm |
电缆重量kg/km |
|---|---|---|---|---|---|---|---|---|
1.5mm2 |
||||||||
2C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
9.0 |
0.90 |
14.5 |
405 |
3C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
9.8 |
0.90 |
15.4 |
440 |
4C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
10.7 |
0.90 |
16.3 |
550 |
6C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
11.7 |
0.90 |
17.3 |
690 |
8C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
13.6 |
1.25 |
19.9 |
770 |
10C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
14.9 |
1.25 |
21.2 |
920 |
12C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
16.2 |
1.25 |
22.5 |
1010 |
15C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
17.1 |
1.60 |
23.4 |
1110 |
20C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
19.0 |
1.60 |
26.0 |
1535 |
25C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
21.7 |
1.60 |
28.7 |
1670 |
30C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
23.5 |
1.60 |
30.4 |
1840 |
40C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
26.4 |
1.60 |
34.8 |
2260 |
50C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
28.9 |
1.60 |
36.1 |
2400 |
2.5mm2 |
||||||||
2C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
10.0 |
0.90 |
11.6 |
210 |
3C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
10.9 |
0.90 |
12.6 |
250 |
4C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
12.0 |
0.90 |
13.7 |
285 |
6C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
13.1 |
1.25 |
14.8 |
365 |
8C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
15.3 |
1.25 |
18.4 |
455 |
10C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
16.8 |
1.25 |
19.9 |
530 |
12C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
18.3 |
1.60 |
20.0 |
605 |
15C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
19.3 |
1.60 |
21.0 |
715 |
20C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
21.5 |
1.60 |
25.7 |
950 |
25C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
24.6 |
1.60 |
26.3 |
1095 |
30C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
26.6 |
1.60 |
28.3 |
1200 |
40C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
30.4 |
2.0 |
33.5 |
1565 |
50C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
33.3 |
2.0 |
35.0 |
1925 |
