2+E聚氯乙烯绝缘，聚氯乙烯护套非铠装电缆,0.6/1kV
应用
这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
AS/NZS5000.1
AS/NZS3008
AS/NZS1125

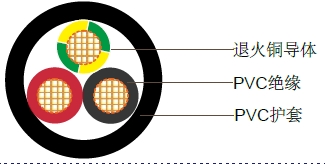

结构
导体: 退火铜.
绝缘: 聚氯乙烯 PVC V-90
绝缘颜色: 2C + E - 红色,黑色,黄绿色
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 黑色,也可选择其他颜色
技术特性
| 导体 | 额定电流 | 电气性能 | |||||
|---|---|---|---|---|---|---|---|
| 截面积 mm2 | 暴露在空气中 A | 直埋 A | 埋于管道中A |
20°C时的最 大直流电阻 Ohm/km | 75°C时的最大交 流电阻 Ohm/km | 电抗 Ohm/km | 单相电压降 @75°C mV/Am |
| 1.5 | 18 | 14 | 22 | 13.6 | 16.5 | 0.111 | 33.0 |
| 2.5 | 26 | 20 | 31 | 7.41 | 9.01 | 0.102 | 18.0 |
| 4 | 34 | 26 | 40 | 4.61 | 5.61 | 0.102 | 11.2 |
| 6 | 44 | 34 | 51 | 3.08 | 3.75 | 0.0967 | 7.50 |
| 10 | 60 | 47 | 68 | 1.83 | 2.23 | 0.0906 | 4.46 |
| 16 | 80 | 63 | 88 | 1.15 | 1.40 | 0.0861 | 2.81 |
| 25 | 105 | 88 | 115 | 0.727 | 0.884 | 0.0853 | 1.78 |
| 35 | 130 | 105 | 140 | 0.524 | 0.638 | 0.0826 | 1.28 |
| 50 | 160 | 125 | 165 | 0.387 | 0.471 | 0.0797 | 0.957 |
| 70 | 200 | 155 | 205 | 0.268 | 0.327 | 0.0770 | 0.673 |
| 95 | 250 | 190 | 250 | 0.193 | 0.236 | 0.0766 | 0.498 |
电缆参数
| 标称导体截面 积 mm2 | 导体股数/直径 |
标称绝缘厚度 mm | 标称接地线截 面积 mm2 | 标称接地线绝 缘厚度 mm | 标称线缆外径 mm | 电缆重量 kg/km |
|---|---|---|---|---|---|---|
| 1.5 | 7/0.50 | 0.8 | 1.5 | 0.6 | 10.6 | 160 |
| 2.5 | 7/0.67 | 0.8 | 2.5 | 0.7 | 11.6 | 220 |
| 4 | 7/0.85 | 1.0 | 2.5 | 0.7 | 13.1 | 295 |
| 6 | 7/1.04 | 1.0 | 2.5 | 0.7 | 14.2 | 335 |
| 10 | 7/1.35 | 1.0 | 4 | 1.0 | 15.9 | 440 |
| 16 | 7/1.70 | 1.0 | 6 | 1.0 | 17.9 | 620 |
| 25 | 7/2.14 | 1.2 | 6 | 1.0 | 21.6 | 840 |
| 35 | 7/2.65 | 1.2 | 10 | 1.0 | 22.8 | 1090 |
| 50 | 19/1.89 | 1.4 | 16 | 1.0 | 25.8 | 1465 |
| 70 | 19/2.24 | 1.4 | 25 | 1.2 | 30.4 | 1900 |
| 95 | 19/2.65 | 1.6 | 25 | 1.2 | 34.8 | 2500 |
