2+E聚氯乙烯绝缘，聚氯乙烯护套铠装电缆,0.6/1kV
应用
这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
AS/NZS5000.1
AS/NZS3008
AS/NZS1125

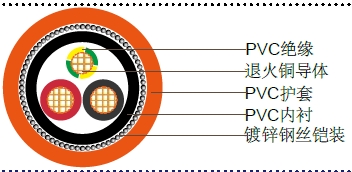

结构
导体: 退火铜
绝缘: 聚氯乙烯 PVC V-90.
绝缘颜色: 2C + E - 红色,黑色,黄绿色
内衬: 聚氯乙烯 PVC 5V-90
内衬颜色: 黑色
铠装: 镀锌钢丝
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 橘色,也可选择其他颜色
技术特性
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积 mm2 |
暴露在空气中 A |
直埋 A |
埋于管道中A |
20°C时的最 大直流电阻 Ohm/km |
75°C时的最大交 流电阻 Ohm/km |
电抗 Ohm/km |
单相电压降 @75°C mV/Am |
1.5 |
18 |
28 |
22 |
13.6 |
16.5 |
0.111 |
33.0 |
2.5 |
26 |
40 |
31 |
7.41 |
9.01 |
0.102 |
18.0 |
4 |
34 |
52 |
40 |
4.61 |
5.61 |
0.102 |
11.2 |
6 |
44 |
65 |
51 |
3.08 |
3.75 |
0.0967 |
7.50 |
10 |
60 |
87 |
68 |
1.83 |
2.23 |
0.0906 |
4.46 |
16 |
80 |
115 |
88 |
1.15 |
1.40 |
0.0861 |
2.81 |
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积 mm2 |
暴露在空气中 A |
直埋 A |
埋于管道中A |
20°C时的最 大直流电阻 Ohm/km |
75°C时的最大交 流电阻 Ohm/km |
电抗 Ohm/km |
单相电压降 @75°C mV/Am |
25 |
105 |
145 |
115 |
0.727 |
0.884 |
0.0853 |
1.78 |
35 |
130 |
180 |
140 |
0.524 |
0.638 |
0.0826 |
1.28 |
50 |
160 |
210 |
165 |
0.387 |
0.471 |
0.0797 |
0.957 |
70 |
200 |
260 |
205 |
0.268 |
0.327 |
0.0770 |
0.673 |
95 |
250 |
310 |
250 |
0.193 |
0.236 |
0.0766 |
0.498 |
电缆参数
标称导体 截面积 mm2 |
导体股数/直径 |
标称 绝缘厚度 mm |
标称接地线 截面积 mm2 |
标称接地线 绝缘厚度 mm |
内衬外径 mm |
铠装直径 mm |
标称 线缆外径 mm |
电缆重量 kg/km |
|---|---|---|---|---|---|---|---|---|
1.5 |
7/0.50 |
0.8 |
1.5 |
0.6 |
9.0 |
0.9 |
14.5 |
470 |
2.5 |
7/0.67 |
0.8 |
2.5 |
0.7 |
10.0 |
0.9 |
15.6 |
490 |
4 |
7/0.85 |
1.0 |
2.5 |
0.7 |
11.4 |
0.9 |
16.9 |
690 |
6 |
7/1.04 |
1.0 |
2.5 |
0.7 |
12.5 |
0.9 |
18.0 |
765 |
10 |
7/1.35 |
1.0 |
4.0 |
1.0 |
14.2 |
1.25 |
20.5 |
937 |
16 |
7/1.70 |
1.0 |
6.0 |
1.0 |
16.3 |
1.25 |
22.5 |
1295 |
25 |
7/2.14 |
1.2 |
6.0 |
1.0 |
20.0 |
1.6 |
27.0 |
1600 |
35 |
7/2.65 |
1.2 |
10 |
1.0 |
21.7 |
1.6 |
28.1 |
1775 |
50 |
19/1.89 |
1.4 |
16 |
1.0 |
24.7 |
1.6 |
31.3 |
2215 |
70 |
19/2.24 |
1.4 |
25 |
1.2 |
28.7 |
2.0 |
35.1 |
2880 |
95 |
19/2.65 |
1.6 |
25 |
1.2 |
32.6 |
2.0 |
40.4 |
3910 |
